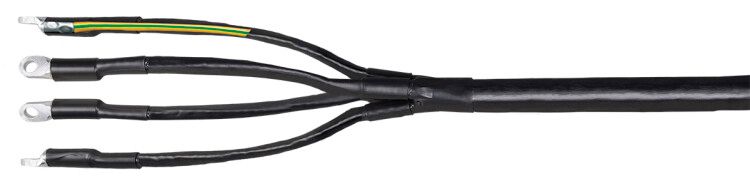

Комплект муфты концевой ПКВ(Н)тп наружной установки 4х35/50 без наконечников ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-NVN4-3550X

Муфта ПКВ(Н)тп 4х35/50 без наконечников ПВХ/СПЭ изоляция 1 кВ от IEK - это термоусаживаемая концевая муфта для герметичного оконцовывания четырёхжильных силовых кабелей сечением 35–50 мм2. Подходит для наружной и внутренней установки, обеспечивает надёжную изоляцию и механическую защиту без необходимости использования болтовых наконечников.

Назначение и область применения

Муфта ПКВ(Н)тп 4х35/50 используется для завершения трёхжильных кабелей с четвёртой жилой заземления - то есть для кабелей типа АВВГ-1, ВВГ-1, АПвВГ-1 и им подобных. Она создаёт герметичную изоляционную оболочку на конце кабеля, позволяя безопасно подключить его к оборудованию, щиткам или другим устройствам. Применяется там, где требуется защита от внешних воздействий: на столбах, в распределительных устройствах, на фасадах зданий, в кабельных каналах и других местах с возможным попаданием влаги или пыли.

Технические характеристики

• Работает при напряжении до 1 кВ - подходит для сетей (низкого напряжения): 220/380 В
• Поддерживает сечение жил 35–50 мм2 - оптимальна для среднегрузовых линий
• Количество жил: 4 - три фазные + одна PE-жила заземления
• Тип изоляции кабеля: ПВХ / СПЭ - совместима с большинством современных силовых кабелей без брони
• Материал корпуса: термоусаживаемый полимер - эластичный, устойчивый к УФ, химическим веществам и перепадам температур
• Цвет: черный - маскирует загрязнения, снижает нагрев от солнца
• Срок службы: 30 лет - долговременная эксплуатация без замены
• Способ монтажа: термоусадка - требует тепловоздушной пушки

Совместимость и монтаж

Муфта ПКВ(Н)тп 4х35/50 рассчитана исключительно на кабели без металлической брони и экранирующего слоя. Для работы необходимо использовать кабели следующих типов: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналоги. Монтаж выполняется методом термоусадки: после подготовки конца кабеля муфта одевается сверху, затем равномерно прогревается газовой горелкой до плотного облегания. Наконечники не предусмотрены - провода должны быть зачищены и соединены через клеммы или другие способы внутри оборудования.

Безопасность и стандарты

Муфта ПКВ(Н)тп 4х35/50 соответствует требованиям ГОСТ 13781.0. Обеспечивает электроизоляцию, предохраняет от пробоя и случайного контакта с токоведущими частями. Полимерная оболочка не распространяет горение и сохраняет целостность при колебаниях температур от –45C до +90C. Защита IP67 достигается благодаря плотному термоусаживающему эффекту - полностью герметично против воды и пыли.

Преимущества

• Не требует болтовых наконечников - экономит время и материалы при сборке
• Высокая степень защиты IP67 - выдерживает дождь, снег, запыление
• Стабильно работает при перепадах температур - годится для сурового климата
• Лёгкий вес и компактность - удобно перевозить и хранить
• Долгий срок службы - 30 лет гарантируют минимальное обслуживание

Ограничения применения

• Не применяется для кабелей с броней, медной или стальной - требует специальных муфт
• Не предназначен для кабелей с экраном - нужна муфта с экранирующим контуром
• Запрещено использование на кабелях с сечением менее 35 мм2 или более 50 мм2 - риск недостаточной усадки или повреждения
• Требуется источник тепла (газовая горелка или термофен) - нельзя смонтировать без него
• Не рекомендовано применение в условиях постоянного погружения в воду - хотя IP67 допускает временное погружение, длительное - нет

Примеры использования

• Оконцовка кабеля ВВГ-1 4×50 перед подключением к автоматическому выключателю в наружном щите
• Защита конца кабеля АПвВГ-1 на столбе ЛЭП при входе в дом
• Подключение питания к насосной станции или конвейеру с использованием четырёхжильного кабеля
• Монтаж в кабельных камерах и шахтах, где важна герметизация и долговечность

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен подходить под заявленный диапазон сечения 35–50 мм2
• При работе используйте только профессиональную термофен-горелку с регулировкой температуры - переусадка может повредить материал
• Не забудьте удалить все острые кромки на жилах кабеля - они могут порвать тонкую стенку муфты
• Проверяйте равномерность усадки: если видны пузыри или неплотные участки - прогрейте ещё раз
• Храните муфту в сухом месте, избегая прямого солнечного света - даже в упаковке она чувствительна к УФ
• Артикул uzm-xlk1-nvn4-3550x - всегда указывайте его при заказе, чтобы получить именно ту же модель, что и ранее
