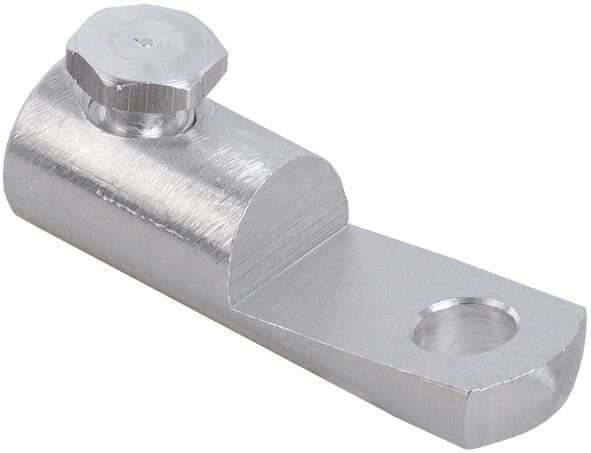

Наконечник болтовой НБ 35-50 1кВ | UNB-1-25-50-1KV-S IEK

Наконечник болтовой НБ 35-50 1 кВ от IEK предназначен для надёжного соединения алюминиевых и медных жил сечением 35–50 мм2 с клеммами, шинами или зажимами через болтовую фиксацию. Артикул unb-1-25-50-1kv-s соответствует стандартному решению для силовых цепей до 1000 В.

Назначение и область применения

Наконечник болтовой НБ 35-50 1 кВ используется для оконцевания многопроволочных жил проводов после удаления изоляции. Применяется для присоединения к медным или алюминиевым контактам: распределительным щитам, шинопроводам, заземляющим контурам, трансформаторам и другому оборудованию с болтовыми клеммами. Подходит для стационарных установок в помещениях и на улице при соблюдении условий эксплуатации.

Технические характеристики

• Рабочее напряжение: 1000 В
• Поперечное сечение жилы: 35–50 мм2
• Диаметр отверстия под болт: 12 мм
• Количество болтов для крепления: 1
• Материал: дюралюминиевые сплавы В95 и Д16Т1
• Форма жилы: многопроволочная круглая / секторная
• Способ монтажа: затяжка болтом
• Наличие срывной головки: да - обеспечивает контроль момента затяжки
• Цвет: серый
• Защитное покрытие: отсутствует - поверхность не имеет антикоррозийного слоя
• Срок службы: 30 лет
• Климатическое исполнение: УХЛ3 (ГОСТ 15150-69) - допускает работу при температуре от −40C до +40C, повышенной влажности и запылённости

Совместимость и монтаж

Наконечник болтовой НБ 35-50 1 кВ совместим с болтами диаметром 12 мм. Для правильного монтажа:

• Зачистите жилу провода на длину, равную глубине гильзы наконечника - не более 30 мм.
• Убедитесь, что жила плотно заполнена гильзу без перегибов и повреждений проводников.
• Затяните болт моментом, достаточным для срыва головки - это гарантирует нужный уровень контакта без перетяга.
• Не используйте с однопроволочными жилами - наконечник рассчитан исключительно на многопроволочные.
• Подходящие болты: М12, класс прочности не ниже 8.8.

Безопасность и стандарты

Наконечник болтовой НБ 35-50 1 кВ соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ3. Произведён из материалов, обеспечивающих механическую прочность и долговременную устойчивость к нагрузкам. Отсутствие защитного покрытия требует внимательного подхода к условиям среды - не рекомендован для постоянного воздействия агрессивных химических веществ или морской воды.

Преимущества

• Срывная головка позволяет контролировать усилие затяжки без дополнительных инструментов - снижает риск плохого контакта или деформации.
• Высокая механическая прочность благодаря дюралюминиевым сплавам - выдерживает вибрацию и динамические нагрузки.
• Срок службы 30 лет - решение для объектов с длительным сроком эксплуатации без замены.
• Широкий диапазон сечений (35–50 мм2) - один тип подходит для двух стандартных сечений, уменьшает количество запчастей на складе.

Ограничения применения

• Не применяется в условиях постоянного контакта с агрессивными жидкостями, кислотами, щелочами - отсутствие покрытия делает материал уязвимым к коррозии.
• Не подходит для жил сечением менее 35 мм2 или более 50 мм2 - возможна потеря контакта или механический отказ.
• Не рекомендуется для мобильных или частично перемещаемых систем - высокая вероятность ослабления соединения при вибрациях без регулярного обслуживания.
• Не использовать в взрывоопасных зонах - отсутствуют сертификаты ATEX или IECEx.

Примеры использования

• Присоединение алюминиевой шины к выходу автоматического выключателя в распределительном щите.
• Заземление корпуса оборудования через медную жилу сечением 50 мм2.
• Подключение кабельного вывода к шине заземления в подстанции.
• Соединение медного кабеля с алюминиевой шиной в промышленном конвейере.

Практические советы

• Перед монтажом проверьте соответствие сечения жилы и внутреннего канала наконечника - даже небольшая разница может вызвать нагрев.
• Если работаете в сыром помещении, дополнительно смажьте место соединения ингибитором коррозии (например, Контактолом) - компенсирует отсутствие покрытия.
• После монтажа проверьте герметичность соединения - при необходимости закройте его термоусадкой или изолирующей лентой.
• При использовании в системах с большими токами (выше 150 А) обязательно проведите тепловизионный осмотр через 1–2 месяца после ввода в эксплуатацию.
• Артикул unb-1-25-50-1kv-s - единственный в линейке IEK с этим сочетанием сечения, диаметра и срывной головкой; не путайте с аналогами других производителей.
