Муфта концевая ПКВтпбэ 5х35/50 без болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-VN5-3550XZ

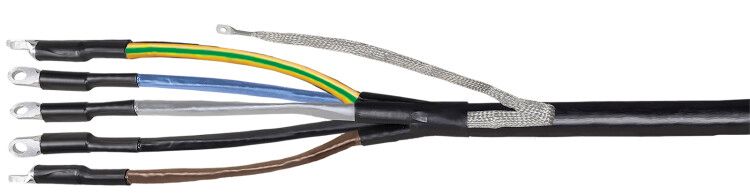

Муфта ПКВтпбэ 5х35/50 без болтовых наконечников, ППД ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая концевая муфта для герметичного оконцовывания пятижильных силовых кабелей сечением 35–50 мм2 внутри помещений. Муфта ПКВтпбэ 5х35/50 обеспечивает надежную изоляцию и заземление без необходимости использования болтовых соединений.

Назначение и область применения

Муфта ПКВтпбэ 5х35/50 применяется для оконцовывания пятижильных силовых кабелей с ПВХ или СПЭ изоляцией и бронированными или экранированными конструкциями. Подходит для подключения оборудования к электросетям напряжением до 1 кВ. Установка возможна только внутри помещений - муфта не рассчитана на воздействие внешних погодных условий, прямого солнечного света или повышенной влажности на улице.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение кабеля: 35–50 мм2
• Тип муфты: концевая
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Способ монтажа: термоусадка (нагрев тепловым феном)
• Срок службы: 30 лет
• Защита: внутреннее заземление с роликовыми пружинами (в комплекте)
• Болтовые наконечники: отсутствуют - требуется самостоятельная подготовка контактов

Совместимость и монтаж

Муфта ПКВтпбэ 5х35/50 совместима с кабелями следующих типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналогов. Для монтажа необходим тепловой фен, соблюдение технологии термоусадки и предварительная зачистка жил кабеля. Поскольку в комплекте отсутствуют болтовые наконечники, необходимо заранее подготовить подходящие контактные элементы для подключения к оборудованию. Применяйте только рекомендованное сечение - отклонение более чем +-5 мм2 снижает герметичность и долговечность соединения.

Безопасность и стандарты

Муфта ПКВтпбэ 5х35/50 соответствует требованиям ГОСТ 13781.0. Конструкция обеспечивает электроизоляционную безопасность при работе в сетях до 1 кВ. Комплектный элемент заземления с роликовыми пружинами гарантирует надежное соединение с броней или экраном кабеля, что важно для защиты от поражения током и помех.

Преимущества

• Высокая степень герметизации благодаря равномерной термоусадке
• Стойкость к механическим нагрузкам и химическим воздействиям в помещениях
• Долгий срок службы - 30 лет при правильном монтаже
• Удобство сборки: один элемент заменяет несколько компонентов
• Встроенное заземление исключает необходимость дополнительных проводников

Ограничения применения

• Не допускается использование вне помещений - материал не устойчив к УФ-излучению и перепадам температур
• Запрещено применение на кабелях с другим числом жил (например, трехжильных) - несовпадение геометрии нарушает герметичность
• Не подходит для кабелей с сечением менее 35 мм2 или более 50 мм2
• Требуется точное соблюдение температурного режима при нагреве - недостаточный прогрев не обеспечит плотного прилегания, перегрев повредит материал
• Отсутствие болтовых наконечников требует дополнительных действий при подключении - увеличивает время монтажа

Примеры использования

Муфта ПКВтпбэ 5х35/50 используется для оконцовывания кабелей на входе в распределительные щиты, трансформаторные подстанции, промышленные станки, насосные группы и другие объекты с пятижильным питанием. Часто встречается в системах автоматизации цехов, где требуется надежное и компактное оконцовывание кабелей с броней и заземлением.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль для точного измерения
• Очищайте поверхность кабеля от грязи, влаги и металлической стружки перед надеванием муфты
• Нагревайте муфту равномерно, начиная с середины, двигаясь к краям - так избежите образования воздушных пузырей
• Проверяйте целостность заземляющего элемента после монтажа - пружины должны плотно прижиматься к броне
• Храните муфту в сухом месте, избегая прямого солнечного света - даже в неработающем состоянии материал чувствителен к УФ
