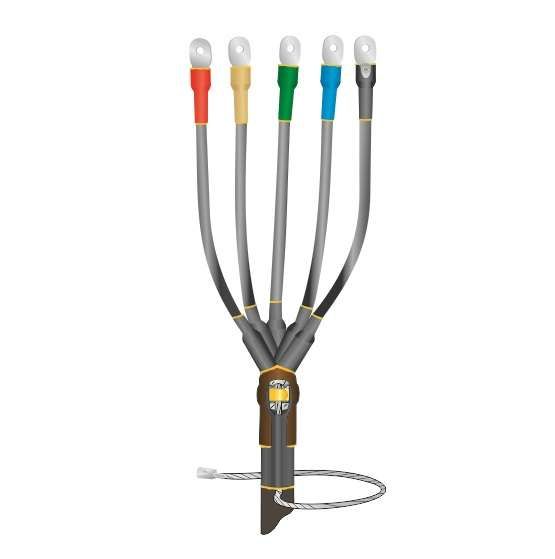

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпб-5х(35-50) без наконечн. Нева-Транс Комплект 22020138 Нева Транс 22020310

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпб-5х(35-50) от Нева-Транс Комплект предназначена для герметичного оконцевания пятижильных силовых кабелей с броней и пластмассовой изоляцией сечением 35–50 мм2. Применяется как во внутренних помещениях, так и на открытой территории, обеспечивая надёжную изоляцию и механическую защиту конца кабеля.

Назначение и область применения

Муфта 1ПКВ(Н)Тпб-5х(35-50) используется для завершения пятижильных силовых кабелей с бронированием, работающих на напряжение до 1 кВ. Подходит для кабелей с полиэтиленовой или ПВХ изоляцией. Область применения - любые условия: закрытые помещения (даже с повышенной влажностью) и открытые участки трасс, где возможны перепады температур, влага, пыль и УФ-излучение.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение кабеля: 35–50 мм2
• Количество жил: 5
• Тип исполнения: термоусадочная
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Относительная влажность: до 98%
• Способ монтажа: термоусадка с применением теплового оборудования

Совместимость и монтаж

Муфта 1ПКВ(Н)Тпб-5х(35-50) совместима с кабелями типа АВБбШв, АСБ, ВБбШв и аналогичными с броней и пластмассовой изоляцией. Для монтажа требуется предварительная подготовка конца кабеля: зачистка токоведущих жил, удаление брони и экрана, формирование перехода к изоляции. Все элементы муфты (термоусадочные трубки, колпачки, пружинный контакт) входят в комплект. Монтаж выполняют с помощью газовой горелки или мощного фена (температура нагрева - около 140–160 C). После равномерного прогрева материал плотно обтягивает кабель, образуя герметичную оболочку. Особое внимание уделяют месту соединения брони - там установлен пружинный зажим с теркой для надёжного контакта с заземляющим проводом.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта России
• Экологически безопасный состав материала
• Не содержит свинец, хлорированные соединения и другие запрещённые вещества

Преимущества

• Герметизация достигается за счёт одновременной усадки всей системы - исключает попадание влаги
• Устойчивость к УФ-излучению позволяет использовать вне помещений без дополнительной защиты
• Работает в условиях сурового климата - от Arctic-температур до летнего зноя
• Заземление реализовано через пружинный механизм - не требует пайки или болтового соединения
• Легко распознаётся по цвету и форме - снижает риск ошибки при сборке

Ограничения применения

• Не кабели с металлической оболочкой (например, медной) - только с бронёй из стали
• Не предназначен для кабелей с бумажной пропитанной изоляцией
• Требуется точное соблюдение сечения: 35–50 мм2; использование с меньшим или большим сечением недопустимо
• Не рекомендовано применение в местах с постоянным погружением в воду (не является подводной муфтой)
• Не допускается многократное использование - после усадки изделие нельзя демонтировать и переустанавливать

Примеры использования

• Оконцовка кабеля на выходе из распределительного щита в цеху
• Завершение кабеля перед подключением к насосной станции на улице
• Обустройство конца силового кабеля на опоре ЛЭП 0,4 кВ
• Монтаж в туннеле, шахте, подвале с высокой влажностью
• Замена поврежденного конца кабеля на конвейере в пищевой промышленности

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно замерить диаметр изоляции
• При работе в холодную погоду (ниже –20 C) согрейте муфту в помещении хотя бы 1 час - это повысит эластичность полимера
• Не перегревайте материал: слишком высокая температура вызывает деформацию, а не усадку
• Проверяйте целостность термоусадочных элементов до начала работы - наличие трещин или вздутостей - повод отказаться от установки
• После монтажа протестируйте заземление: сопротивление между броней и заземляющим проводом должно быть менее 0,1 Ом
• Храните муфту в оригинальной упаковке, в сухом месте, избегая прямого света - срок годности - 3 года
