Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпН-5х(35-50) с болт. наконечн. Нева-Транс Комплект 22020174 Нева Транс

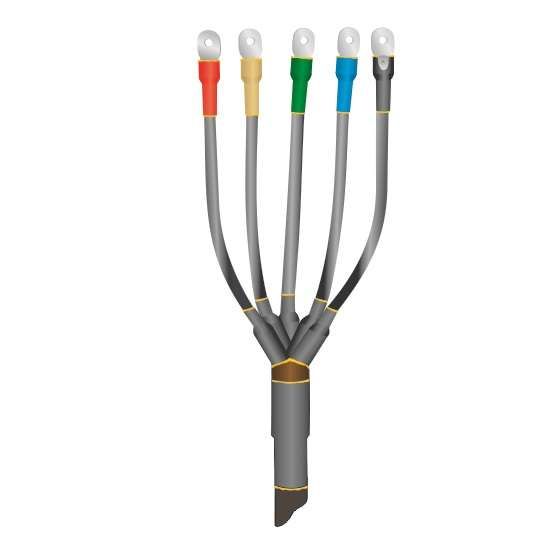

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-5х(35-50) с болтовым наконечником от производителя Нева-Транс Комплект предназначена для герметичного оконцевания пятижильных кабелей сечением 35–50 мм2 с пластиковой изоляцией без брони на напряжение до 1 кВ. Артикул 22020174 обеспечивает надёжное соединение как в помещениях, так и на открытой территории.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)ТпН-5х(35-50) используется для завершения силового кабеля - создания герметичного перехода между кабелем и внешним оборудованием (например, автоматическим выключателем, контактором или распределительным щитом). Подходит для кабелей с пластмассовой изоляцией, без металлической брони. Применяется там, где требуется защищённый контакт с токоведущими частями - в электроустановках зданий, на ЛЭП, в кабельных колодцах, на опорах, в цехах и на объектах с повышенной влажностью.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 35–50 мм2
• Количество жил: 5
• Тип наконечника: болтовые, внутренней и наружной установки
• Тип муфты: термоусаживаемая
• Материал корпуса: модифицированный полимер
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Устойчивость: к УФ-излучению, атмосферным осадкам, химически активным веществам

Совместимость и монтаж

Муфта 1ПКВ(Н)ТпН-5х(35-50) совместима исключительно с пятижильными кабелями сечением 35–50 мм2 и пластической изоляцией без брони. Для монтажа необходимо выполнить подготовленную разделку кабеля согласно руководству производителя. Все элементы муфты (термоусаживаемые трубки, наконечники, герметики) находятся в одном комплекте. Процесс сборки выполняется с применением газовой горелки или мощного тепловентилятора (температура нагрева около 150–200 C). После равномерного прогрева материал плотно обволакивает кабель, образуя прочную и герметичную оболочку. Болтовые наконечники позволяют легко закрепить провода на шинах или выводах оборудования.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено сертификатом соответствия Госстандарта России
• Не содержит свинец и другие запрещённые токсичные материалы

Преимущества

• Герметизация достигается без клея или литой смолы - всё происходит благодаря термоусадке
• Высокая механическая прочность после усадки
• Устойчивость к перепадам температур и влаге позволяет использовать муфту вне помещений
• Болтовые наконечники обеспечивают быстрый и надёжный контакт без пайки
• Экологическая безопасность материала - можно утилизировать без специальных условий
• Один комплект подходит сразу для двух значений сечения (35 и 50 мм2)

Ограничения применения

• Не применяется для кабелей с бронёй - требуются специальные муфты с усиленной конструкцией
• Запрещено использование на кабелях с другим числом жил (не 5)
• Не рекомендовано применение при температуре ниже –50 C - риск растрескивания полимера
• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Требуется наличие источника тепла (горелки/фена); невозможен монтаж без него

Примеры использования

• Оконцовка кабеля ВВГнг-LS 5×50 перед подключением к автоматическому выключателю в распределительном щите на улице
• Защита выхода кабеля NYM 5×35 из стенового прохода в сыром подвале
• Подключение питания к насосному оборудованию на открытом участке трассы с высокой влажностью
• Обустройство ответвлений на воздушных линиях 0,4 кВ

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 35 и 50 мм2 должны точно попадать в указанный диапазон; меньшие или большие значения недопустимы
• При работе с термоусадкой используйте регулируемый фен - слишком высокая температура повредит полимер, слишком низкая - не вызовет полноценной усадки
• На этапе подготовки удалите все острые края медных жил - они могут порвать термоусаживаемую трубку
• Проверяйте целостность комплекта перед началом работы: отсутствие хотя бы одного элемента делает монтаж невозможным
• После монтажа убедитесь, что наконечники затянуты моментом, указанном в документации к оборудованию - переусиливать нельзя
• Муфта 1ПКВ(Н)ТпН-5х(35-50) от Нева-Транс Комплект имеет срок службы более 25 лет при соблюдении условий эксплуатации
