Кабель АВБбШв 5х35
Товарные предложения:
| АВБШв 5x35 ок-0,66 | 02.01.2025 | 1000 м. | 442,76 ₽ | м. | от 1 дня |
| АВБШв 5x35 ок-0,66 | 02.01.2025 | 1263 м. | 442,76 ₽ | м. | от 1 дня |
| Кабель АВБШв 5х35 ОК (N PE) 0.66кВ (м) АЛЮР 00-00000218 | 02.01.2025 | 2480 м. | 448,68 ₽ | м. | от 1 дня |
| Кабель силовой АВБШв 5х35 (N.PE)-0.66 однопроволочный барабан | 02.01.2025 | 938 м. | 519,7 ₽ | м. | от 1 дня |
| Кабель АВБШв 5х35 ОК (N PE) 0.66кВ (м) Кавказкабель 22010040209 | 02.01.2025 | 74 м. | 424,01 ₽ | м. | от 1 дня |
Показать ещё
Условия поставки кабеля АВБбШв 5х35
Кабель АВБбШв 5х35 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой бронированный алюминиевый кабель АВБбШв 5*35 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного - двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АВБбШв 5х35 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Размер скидки на АВБбШв 5*35 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.
Описание
Характеристики
Описание
АВБбШв 5х35 - кабель силовой бронированный с 5 алюминиевыми жилами сечением 35 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката.
АВБбШв 5х35 - является устаревшей маркировкой, по новому ГОСТ 31996-2012 обозначение (б) было исключено, конструкция и характеристики не изменились, современная маркировка: АВБШв 5*35 .
Технические характеристики кабеля АВБбШв 5х35
Вид климатического исполнения бронированного кабеля АВБбШв 5*35 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБбШв 5х35: -50°С.
Максимальная температура эксплуатации кабеля АВБбШв 5*35: +50°С.
Эксплуатируется кабель АВБбШв 5х35 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 296,1 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБбШв 5х35 не должно превышать 5250 Ньютонов.
Длительно допустимая температура нагрева жил АВБбШв 5*35: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБбШв 5х35 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБбШв 5х35: 35,92 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБбШв 5*35: 1,95 килограмм в метре.
Токовые нагрузки кабеля бронированного АВБбШв 5х35
Допустимый ток при прокладке на воздухе: 113 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБбШв 5х35 в земле: 127 Ампер.
Допустимый ток короткого замыкания: 2500 Ампер.
Активное сопротивление жилы: 0,92 Ом на километр.
Расшифровка маркировки АВБбШв 5*35
А - алюминиевая токопроводящая жила.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - не имеет подушку между броней и внутренней оболочкой.
Шв - оболочка выполнена из поливинилхлорида.
5 - количество токонесущих жил.
35 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - однопроволочное исполнение жил.
(мс), (мк) или (мж) - многопроволочное исполнение жилы.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

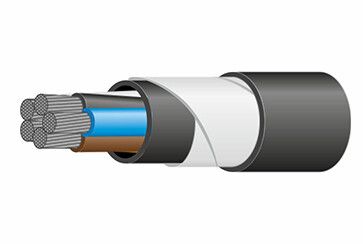

Конструкция кабеля АВБбШв 5х35
Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция - из ПВХ пластиката различных цветов.
Внутренняя оболочка - из поливинилхлорида.
Броня - из двух стальных оцинкованных лент.
Наружная оболочка - из ПВХ пластиката.
Применение кабеля АВБбШв 5х35
Кабель алюминиевый силовой бронированный АВБбШв 5*35 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц, с токовой нагрузкой до 127 Ампер.
Кабелем АВБбШв 5х35 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
Характеристики
ГОСТ
31996-2012
Марка
АВБбШв
Код ОКП
353 771
Тип брони
Б
Код товара
АВБбШв 5х35
Срок службы
30
Материал жилы
Алюминий
Наличие брони
да
Количество жил
5
Конструкция жилы
ок, ос, мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
35
Максимальный вес (кг/м)
1.459
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.2
Максимальный диаметр жилы
7.9
Наружный диаметр 0.66 кВ (мм)
31.1
Масса цветного металла (г/м)
469
Расчетная масса 0.66 кВ (кг/км)
1422
Допустимый радиус изгиба (мм)
252.8
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Толщина изоляции жил 0.66 Кв (мм)
1.1
Допустимые усилия при тяжении (Н)
8750
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
1459
Максимальный наружный диаметр (мм)
31.6
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Диапазон температур эксплуатации (°С)
от -50 до +50
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.87
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая температура нагрева жил
70
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
37.25
Максимальная мощность при прокладке в земле, 380V (кВт)
83.57
Допустимая токовая нагрузка при прокладке в земле (А)
123
Максимальная мощность при прокладке в воздухе, 220V (кВт)
33.15
Максимальная мощность при прокладке в воздухе, 380V (кВт)
74.35
Допустимый ток односекундного короткого замыкания (кА)
2.5
Допустимая токовая нагрузка при прокладке на воздухе (А)
106
