Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тп-3х(70-120) без наконечн. Нева-Транс Комплект 22020155 Нева Транс

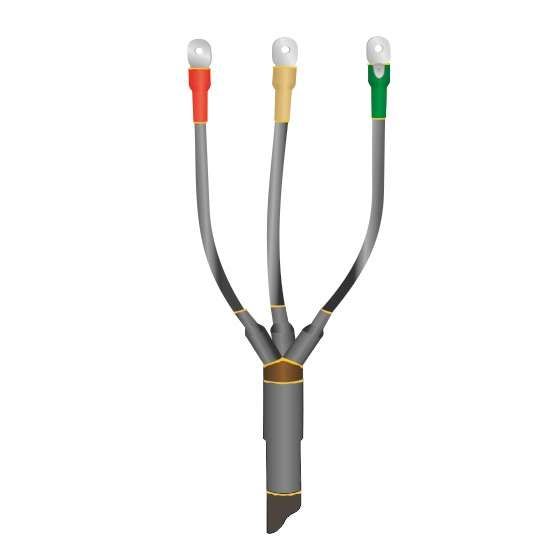

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тп-3х(70-120) без наконечника от компании Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных кабелей с изоляцией из полиэтилена или аналогичных материалов, сечением 70–120 мм2, на напряжение до 1 кВ. Применяется как в помещениях, так и на открытой территории, обеспечивает долговечную изоляцию и механическую защиту конца кабеля.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тп-3х(70-120) без наконечника используется для завершения силового кабеля - то есть создаёт герметичный, защищённый и электроизолированный конец, готовый к подключению к оборудованию, распределительному щиту или другому устройству. Подходит для кабелей без брони, с пластмассовой изоляцией. Области применения: промышленные объекты, энергообъекты, трансформаторные подстанции, системы автоматизации, наружные линии электроснабжения, здания с повышенной влажностью.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 70, 95, 120 мм2
• Количество жил: 3
• Тип изоляции кабеля: пластмассовая (без брони)
• Температурный режим работы: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание
• Материал корпуса: модифицированный полимер
• Устойчивость к УФ-излучению: да
• Экологическая безопасность: соответствие нормам РФ

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тп-3х(70-120) без наконечника совместима исключительно с кабелями указанного сечения и типа изоляции. Для монтажа требуется предварительная подготовка конца кабеля: удаление внешней оболочки, экрана и изоляционных слоёв согласно рекомендациям производителя. Все элементы муфты (термоусаживаемые трубки, колпачки, гофры) устанавливаются последовательно и нагреваются равномерно с помощью газовой горелки или профессионального фена с регулируемой температурой (не ниже 140 C). После усадки поверхность должна быть плотной, без пузырей и перегрева. Наконечники не входят в комплект - их необходимо приобрести отдельно.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено сертификатом соответствия Госстандарта России
• Не содержит свинцовые и другие запрещённые вещества

Преимущества

• Универсальная - работает с тремя сечениями кабеля (70/95/120 мм2), снижает потребность в нескольких типах муфт
• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги и пыли
• Работает в суровых условиях: Arctic-диапазон (-50 C) и высокая влажность (до 98%)
• Устойчива к UV-излучению - не хрупнет и не трескается на солнце
• Легко монтируется на месте - не требует специальных формовочных инструментов
• Экологически безопасна - материал не выделяет токсинов при работе

Ограничения применения

• Не кабели с металлической броней - возможен риск повреждения изоляции при сборке
• Не предназначен для кабелей с бумажной маслопромитой изоляцией
• Требуется точное соблюдение технологии термоусадки - недостаточное или избыточное нагревание снижает надёжность соединения
• Наконечники и контактные элементы не входят в комплект - должны выбираться отдельно и подходить по размеру и типу провода
• Запрещается использование в местах постоянного контакта с открытым пламенем или источниками тепла выше 100 C после монтажа

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×95 перед подключением к частному трансформатору
• Защита конца кабеля YKY 3×120 на столбе ЛЭП в районе с высокой влажностью
• Монтаж на выходе кабеля от шкафа управления насосной станции в цеху с паром
• Завершение кабеля в подземном кабельном канале, где возможен подтопление

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 70–120 мм2 - даже небольшое отклонение может вызвать плохую усадку
• Обязательно используйте термометр для контроля температуры во время прогрева - оптимальная температура усадки - 140–160 C
• При монтаже на открытом воздухе закрывайте место работ от ветра и осадков до полного остывания муфты
• Выбирайте наконечник по диаметру жилы и типу клеммы - медные, гильзовые или болтовые - они не входят в комплект
• Храните муфту в сухом месте при температуре от –10 C до +30 C; срок годности - 3 года от даты производства
