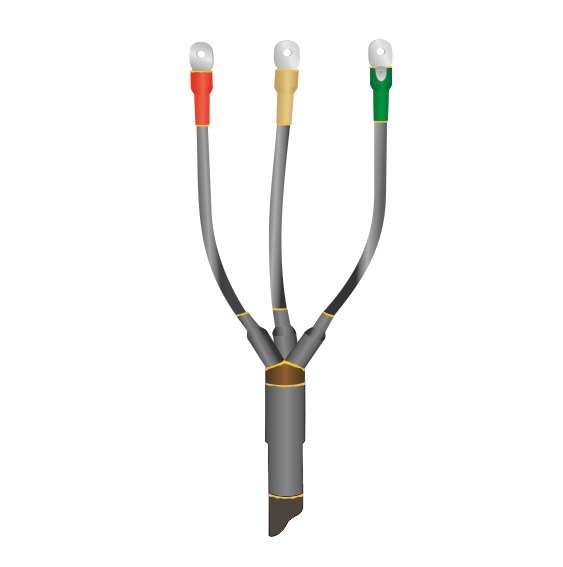

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпнг-LS-3х(70-120) без наконечн. Нева-Транс Комплект 22040091 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS-3х(70-120) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных силовых кабелей с изоляцией из пластмассы и сечением 70–120 мм2. Подходит как для внутренних, так и для наружных условий эксплуатации, обеспечивает надёжную изоляцию и соответствие нормам пожарной безопасности.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS-3х(70-120) без наконечников используется для завершения трёхжильных кабелей без брони, работающих на напряжение до 1000 В. Применяется там, где требуется изолированное и защищённое окончание кабеля - например, на выходах из распределительных щитов, у вводов в оборудование, на столбах ЛЭП или в туннелях. Подходит для зданий с повышенными требованиями к пожарной безопасности: больницы, школы, метро, промышленные объекты.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 70, 95, 120 мм2
• Количество жил: 3
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Защитный покров: отсутствует (для кабелей без брони)

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS-3х(70-120) без наконечников совместима только с кабелями с пластмассовой изоляцией и без металлической брони. Для монтажа требуются:

• Правильно выполненная разделка кабеля - длина изоляционного слоя должна соответствовать размерам термоусадочных элементов;
• Горелка или высокотемпературный фен (температура нагрева - около 200–250 C);
• Отсутствие открытого пламени - рекомендуется равномерный прогрев поверхности муфты.

Не используйте муфту на кабелях с бумажной, резиновой или бронированной изоляцией - она не рассчитана на механические нагрузки и другие типы оболочек.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS: не поддерживают горение, минимальное выделение дыма и токсичных газов при возгорании
• Прошла независимые испытания на пожаробезопасность и соответствие госстандартам РФ

Преимущества

• Высокая степень защиты IP67 - герметичная конструкция предотвращает попадание пыли и воды
• Стойкость к УФ-излучению - не трескается и не деградирует под прямыми солнечными лучами
• Широкий температурный диапазон - работает в условиях Арктики и пустынь
• Экологическая безопасность - материалы не содержат хлора и тяжёлых металлов
• Один комплект подходит сразу для трёх сечений (70, 95, 120 мм2) - снижает потребность в запасах

Ограничения применения

• Не применяется на кабелях с броней - отсутствует механическая защита
• Не предназначен для кабелей с масляной, бумажной или резиновой изоляцией
• Требуется точное соблюдение технологии термоусадки - перегрев или недостаточный прогрев снижают надёжность соединения
• Не имеет встроенных наконечников - необходимо использовать внешние контактные наконечники при подключении к оборудованию
• Не рекомендуется для постоянного погружения в воду - хотя защищена от брызг и влаги, не является подводной муфтой

Примеры использования

• Оконцевание кабеля ВВГнг-LS перед подключением к автоматическому выключателю в распределительном щите
• Завершение кабеля на опоре ЛЭП 0,4 кВ в городской черте
• Подключение кабеля к частному электрооборудованию (например, насосной станции) на открытом воздухе
• Обустройство ввода в подземный паркинг или цех с высокими требованиями к пожарной безопасности

Практические советы

• Перед монтажом проверьте сечение кабеля - он должен точно попадать в диапазон 70–120 мм2; меньшие или большие значения не допускаются
• При работе в холодную погоду (ниже –20 C) согрейте муфту в помещении минимум 30 минут - материал становится более эластичным
• Используйте только профессиональный термофен с регулировкой температуры - бытовые фены могут не достичь нужной температуры
• После усадки проверьте целостность оболочки - нет ли пузырей, трещин или неплотного прилегания
• Храните муфту в сухом месте, избегая прямого солнца - даже при наличии УФ-защиты длительное воздействие может повредить полимер
