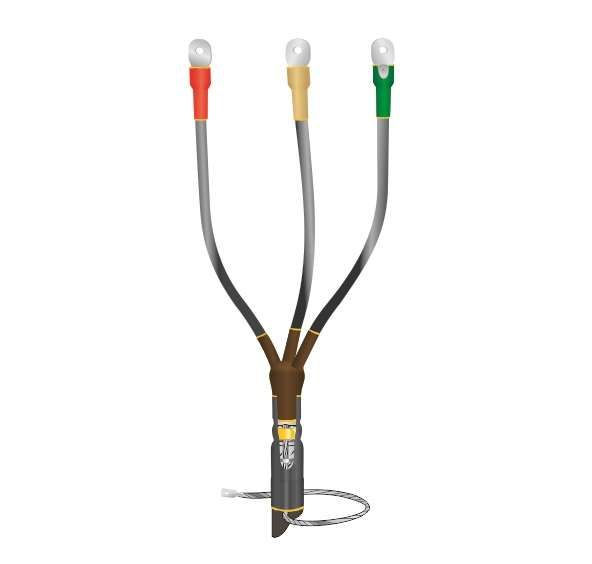

Муфта кабельная концевая внутр. установки 1кВ 1КВТпнг-LS-3х(70-120) без наконечн. Нева-Транс Комплект 22040035 Нева Транс

Муфта кабельная концевая внутренней установки 1 кВ 1КВТпнг-LS-3х(70-120) без наконечников от Нева-Транс Комплект - это готовое решение для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 70–120 мм2. Применяется внутри помещений, где важны пожаробезопасность и долговечность соединения.

Назначение и область применения

Муфта 1КВТпнг-LS-3х(70-120) используется для завершения трёхжильных кабелей с бумажной или пластмассовой изоляцией, с броней или без неё, на напряжение до 1 кВ. Подходит для монтажа в помещениях любой степени влажности - в подземных переходах, распределительных щитах, трансформаторных подстанциях, цехах и других закрытых объектах. Не применяется на улице или во влажных средах вне помещений.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 70, 95, 120 мм2
• Количество жил: 3
• Тип исполнения: нг-LS - материал не распространяет горение, с низким дымо- и газовыделением
• Способ монтажа: термоусадка (с использованием горелки или фена)
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защитный покров: наличие брони в кабеле допускается - муфта совместима как с бронированными, так и с небронированными кабелями

Совместимость и монтаж

Муфта 1КВТпнг-LS-3х(70-120) рассчитана на кабели с одиночной или двойной изоляцией, в том числе с медными или алюминиевыми жилами. Для монтажа требуется подготовить разделку кабеля по технологии, указанной в инструкции производителя. Все элементы муфты усаживаются с помощью тепла - горелки или специального фена с регулируемой температурой. Не требует пайки или механического крепления основных частей. Отдельно обеспечивается заземление: для кабелей с бумажной изоляцией - через пружину и терку; для бронированных - методом пайки к бронелентам.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS обеспечивают самозатухание и минимальное выделение токсичных веществ при нагреве
• Прошла независимые испытания на пожарную безопасность и получила сертификаты Росстандарта

Преимущества

• Герметичная и прочная изоляция после усадки - исключает попадание влаги и пыли
• Экологическая безопасность: материалы не выделяют хлора, кислот и токсичных газов даже при перегреве
• Широкий диапазон сечений (70–120 мм2) позволяет использовать одну модель для нескольких типов кабелей
• Стабильная работа при экстремальных температурах - от –50 C до +50 C
• Не требует сложных инструментов - достаточно термофена и базового набора для разделки кабеля

Ограничения применения

• Не предназначен для наружной установки - не защищён от воздействия осадков, УФ-излучения и механических повреждений
• Не содержит наконечники - необходимо предварительно установить их самостоятельно перед монтажом муфты
• Требует точного соблюдения технологии термоусадки: недостаточное или избыточное нагревание снижает надёжность соединения
• Не рекомендовано использование на кабелях с сечением менее 70 мм2 или более 120 мм2 - возможны протечки или деформация
• Заземление к броне требует пайки - нужен сварочный аппарат или паяльник с достаточной мощностью

Примеры использования

• Оконцевание кабеля ВВГнг-LS 3×95 в распределительном шкафе производственного цеха
• Подключение кабеля АВВГнг-LS 3×120 к трансформатору в подвале офисного здания
• Завершение кабеля NYM 3×70 в электрощитовой многоквартирного дома

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно определить диаметр жил
• Обязательно выполните разделку кабеля по чертежу из инструкции: неверная длина изоляционного слоя приведёт к пробою
• Используйте только профессиональный термофен с контролируемой температурой - бытовые фены могут перегреть муфту
• При работе с кабелями с бумажной изоляцией - обязательно проведите заземление через пружину и терку, иначе нарушится защита
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие холода ниже –20 C может изменить эластичность полимера
