Муфта кабельная наружн. установки 1кВ 1КНТпнг-LS-3х(70-120) без наконечн. Нева-Транс Комплект 22040051 Нева Транс

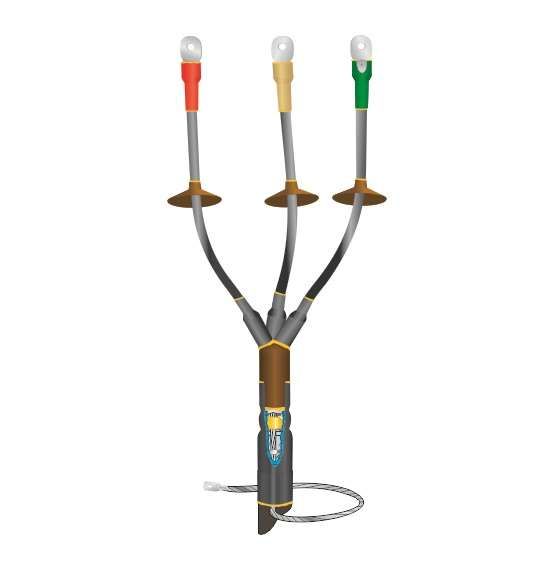

Муфта кабельная 1 кВ 1КНТпнг-LS-3х(70-120) без наконечников от Нева-Транс Комплект - это термоусаживаемая концевая муфта для оконцевания трёхжильных силовых кабелей сечением 70–120 мм2, предназначенная для открытой установки на напряжение до 1 кВ. Продукт сочетает повышенную пожаробезопасность, устойчивость к внешним условиям и простоту монтажа.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпнг-LS-3х(70-120) без наконечников используется для герметичного и электроизоляционного оконцевания трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Подходит для монтажа на опорах, столбах, стенках зданий и других участках с открытым доступом. Область применения - энергоносители, распределительные пункты, промышленные объекты, ЖКХ, транспортировочные системы.

Технические характеристики

• Номинальное напряжение: 1000 В
• Количество жил: 3
• Сечение кабеля: 70–120 мм2
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимерный состав
• Защитный покров: наличие броневой защиты
• Диапазон рабочих температур: от –50 C до +50 C
• Влажность: допускается до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная 1 кВ 1КНТпнг-LS-3х(70-120) без наконечников совместима с кабелями типа АВВГ, ААШв, ВВГ, АВБбшв и аналогичными, имеющими сечение 70, 95 или 120 мм2. Для монтажа требуется подготовить разделку кабеля по технологии термоусадки: удалить внешнюю оболочку, зачистить жилы, закрепить внутренние элементы, затем равномерно нагревать муфту горелкой или феном до плотного обтягивания. Отдельно крепится заземляющий провод: к медной броне - через пружину и терку; к стальной броне - пайкой. Наконечники в комплект не входят - необходимо использовать собственные.

Безопасность и стандарты

Муфта выполнена по нормам пожарной безопасности: материал нг-LS не поддерживает горение и минимизирует выделение дыма и токсичных газов при перегреве. Соответствует обязательным требованиям ГОСТ и техническим условиям Нева-Транс. Прошла независимые испытания и имеет сертификаты соответствия российским стандартам. Устойчива к УФ-излучению и атмосферным осадкам, что обеспечивает долговременную работу вне помещений.

Преимущества

• Высокая степень герметизации благодаря однородному термоусадочному слою
• Экологическая безопасность: материалы не выделяют опасных веществ даже при повреждении
• Увеличенная длина пути утечки за счёт жильных изоляторов - снижает риск пробоя
• Работает в суровых условиях: от Arctic-температур до летней жары
• Не требует специальных инструментов кроме теплогенератора
• Подходит для мачтовой установки - экономит место и время

Ограничения применения

• Не кабели с сечением менее 70 мм2 или более 120 мм2 - возможен некорректный контакт и потеря герметичности
• Запрещено использование внутри замкнутых щитов без принудительной вентиляции - ограниченный теплоотвод при длительной нагрузке
• Не рекомендовано применение в местах с частыми механическими ударами - хотя есть броня, она не рассчитана на динамические нагрузки
• Требуется точное соблюдение температурного режима при монтаже: недостаточный прогрев - плохая адгезия, перегрев - деформация материала

Примеры использования

• Оконцовка кабеля АВВГ 3×95 перед подключением к трансформатору на воздушной ЛЭП
• Монтаж на столбе в районе многоквартирного дома для питания этажного щита
• Подключение кабеля к насосной станции на открытом участке с высокой влажностью
• Обслуживание старого оборудования с бумажной изоляцией, где нужна современная, безопасная замена соединения

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы исключить перекос при усадке
• При работе в холодную погоду (+5…–10 C) предварительно согрейте муфту в помещении - это ускорит процесс усадки и повысит качество
• Используйте только профессиональный термофен с регулировкой температуры - бытовые модели часто дают неравномерный нагрев
• Проверяйте целостность брони после монтажа: если она повреждена, дополнительно обмотайте её антикоррозийной лентой
• Храните муфту в сухом месте, избегая прямого солнца - даже с UV-защитой срок службы зависит от условий хранения
