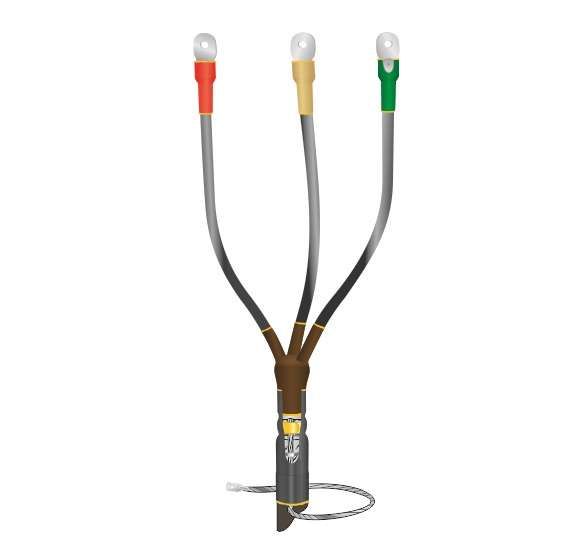

Муфта кабельная концевая внутр. установки 1кВ 1КВТпНнг-LS-3х(70-120) с болт. наконечн. Нева-Транс Комплект 22040043 Нева Транс

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-3х(70-120) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 70–120 мм2. Применяется в помещениях с любым уровнем влажности, обеспечивая надёжную изоляцию и защиту от возгорания.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-3х(70-120) с болтовыми наконечниками используется для завершения трёхжильных силовых кабелей с бумажной или пластиковой изоляцией, с броней или без неё, на напряжение до 1000 В. Подходит для установки внутри зданий любого типа - от жилых домов до промышленных объектов, где важны пожаробезопасность и минимальное дымообразование. Особенно эффективна там, где требуется долговременная герметизация конца кабеля перед подключением к оборудованию.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 70, 95, 120 мм2
• Количество жил: 3
• Тип муфты: концевая, термоусаживаемая
• Материал корпуса: полимерный состав
• Исполнение: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Диапазон рабочих температур: от –50 C до +50 C
• Защитный покров: наличие бронированного слоя учитывается при монтаже
• Крепление жил: болтовые наконечники (встроены в комплект)
• Заземление: предусмотрено крепление к броне (пайка) и к металлической оболочке (пружина+терка)

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-3х(70-120) с болтовыми наконечниками совместима с кабелями, имеющими одиночную или многожильную токопроводящую жилу, с бумажной или полиэтиленовой изоляцией. Для монтажа требуются:

• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов;
• Стандартная разделка кабеля: удаление внешней оболочки, брони, изоляции жил; зачистка жил под болтовые наконечники;
• Обязательное использование пружины и терки для соединения заземляющего провода с медной бронёй или металлической оболочкой (при наличии);
• Пайка применяется исключительно для крепления заземления к бронелентам - не к самой муфте.

Не допускается монтаж на кабели с сечением менее 70 мм2 или более 120 мм2 - это нарушит герметичность и механическую прочность соединения.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS: не поддерживают горение, снижают риск распространения пламени и минимизируют выделение ядовитых газов при перегреве
• Прошла независимые испытания на пожарную безопасность и соответствие госстандартам РФ
• Подтверждённые сертификаты доступны у производителя

Преимущества

• Высокая степень защиты благодаря термоусадке - плотное прилегание ко всем поверхностям кабеля
• Встроенная система заземления - не требует дополнительных деталей
• Экологическая безопасность: материалы не выделяют хлора и других токсинов даже при повышении температуры
• Широкий температурный диапазон позволяет использовать в холодных регионах и в неотапливаемых помещениях
• Универсальная совместимость с кабелями различной бронировки - экономит время на подбор аналогов

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от UV-лучей и осадков
• Не для кабелей с сечением вне диапазона 70–120 мм2 - возможна деформация или потеря герметичности
• Требуется точное соблюдение технологии термоусадки: недостаточный прогрев - плохая адгезия, перегрев - оплавление материала
• Не рекомендовано применение на кабелях с маслом или другими жидкостями в изоляции - материал не рассчитан на контакт с такими средами
• Не заменяет распределительную муфту - работает только на конце кабеля

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×95 перед подключением к щиту управления в цехе
• Завершение кабеля АВВГнг-LS 3×120 на выходе из трансформаторной подстанции
• Монтаж на кабеле с бронёй, ведущем к насосному узлу в подвале
• Замена старой концевой заделки после ремонта участка сети в офисном здании

Практические советы

• Перед монтажом проверьте сечение кабеля штангенциркулем - даже +-5 мм2 влияют на качество усадки
• Используйте термофен с регулировкой температуры: начинайте с нижнего предела, чтобы не повредить внутренние слои
• При работе с кабелем с бумажной изоляцией обязательно используйте пружину и терку для заземления - игнорирование этого шага нарушает нормы ПУЭ
• Проверяйте целостность термоусадочных трубок до начала работы - микроскопические трещины приведут к пробою
• Храните муфту в сухом месте при температуре выше 0 C - низкая температура делает полимер хрупким
• Сохраняйте документацию и сертификаты - они нужны для прохождения приемки электроустановок
