Муфта кабельная концевая наружной установки 1кВ КНТпН 3х(70-120мм) с болтовыми наконечниками Нева-Транс 22020089 Нева Транс

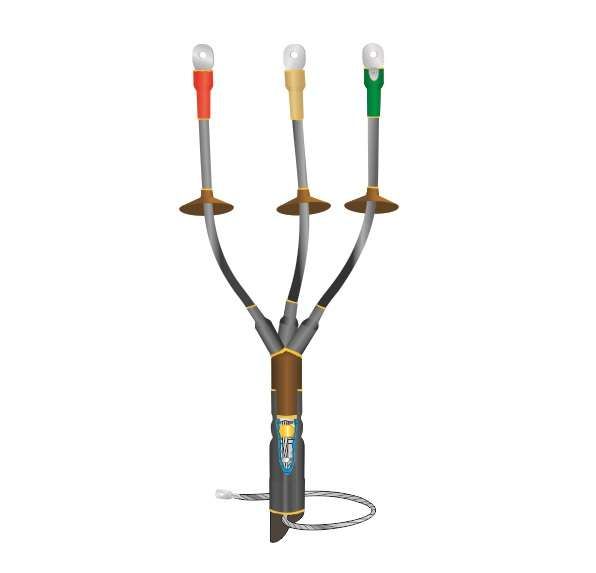

Муфта кабельная концевая наружной установки 1 кВ КНТпН 3х(70-120 мм) с болтовым наконечником от компании Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных силовых кабелей сечением 70–120 мм2 на напряжение до 1 кВ. Применяется на открытых участках, включая мачтовые опоры, обеспечивая надёжную изоляцию и механическую фиксацию. Артикул 22020089.

Назначение и область применения

Муфта кабельная концевая наружной установки 1 кВ КНТпН 3х(70-120 мм) с болтовым наконечником используется для завершения кабельных линий, когда требуется вывод тока за пределы кабельной трассы - например, к оборудованию, распределительному щиту или воздушному переходу. Подходит для кабелей с бумажной или полиэтиленовой изоляцией, с бронёй или без неё. Установка возможна на открытом воздухе, в условиях повышенной влажности и перепадов температур, что делает её идеальной для энергообъектов, ЛЭП, трансформаторных будок и промышленных площадок.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 70, 95, 120 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная или пластмассовая
• Наличие брони: допускается любая (с бронёй / без брони)
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Тип монтажа: термоусаживание
• Крепление жил: болтовые наконечники
• Заземление: пружинный контакт для кабелей с бумажной изоляцией; пайка для бронированных

Совместимость и монтаж

Муфта кабельная концевая наружной установки 1 кВ КНТпН 3х(70-120 мм) с болтовым наконечником совместима со всеми типами кабелей указанного сечения, вне зависимости от наличия брони. Для монтажа необходимо выполнить классическую разделку кабеля: удалить внешнюю оболочку, броню (при наличии), изоляцию жил. После этого все элементы муфты (термоусаживаемые трубки, жильные изоляторы, наконечники) собираются в порядке, указанном в инструкции. Обязательно использование теплогенерирующих устройств - газовой горелки или профессионального фена с регулируемой температурой выше 140 C. Усадка должна происходить равномерно, без пузырей и перегрева. Болтовые наконечники затягиваются моментом, соответствующим сечению жилы (не менее 10–12 Нм для 120 мм2).

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификат соответствия Госстандарта России
• Устойчивость к УФ-излучению и атмосферным осадкам снижает риск старения материала
• Экологически безопасный состав полимеров, не содержит свинца и других запрещённых веществ

Преимущества

• Универсальная: работает с кабелями любого типа (бумага/полиэтилен, с бронёй/без брони)
• Герметичная конструкция исключает попадание влаги внутрь, даже при длительной эксплуатации
• Жильные изоляторы продлевают путь токов утечки, повышая пробивное напряжение
• Автономная система заземления позволяет выполнять подключение без дополнительных материалов
• Не требует специальных инструментов кроме фена и ключей для болтов
• Долговечность: срок службы более 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не кабели сечением меньше 70 мм2 или больше 120 мм2 - не гарантируется плотная усадка
• Не рекомендовано использовать при температуре ниже –50 C - материал становится хрупким
• Требуется точное соблюдение технологии термоусаживания: недостаточная температура или время усадки приведут к плохой герметизации
• Не предназначен для внутрипомещений с ограниченным доступом - нужен свободный доступ для нагрева
• Не заменяет ответвительные муфты - только концевое оконцевание

Примеры использования

• Оконцевание кабеля ВВГнг-LS 3×120 на столбе ЛЭП перед подключением к трансформатору
• Завершение кабеля АСБ 3×95 на выходе из кабельной камеры в цехе
• Подключение кабеля NYM 3×70 к автоматическому выключателю на открытом щите
• Обустройство питания насосной станции через воздушный переход с кабелем с бронёй

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно измерить диаметр жил после разделки
• При работе с кабелем с бумажной изоляцией обязательно используйте пружинный заземляющий контакт - он обеспечивает надёжный контакт с медной броневой лентой
• При использовании фена двигайте его равномерно, начиная с центральной части муфты, затем переходите к торцам
• Не применяйте открытый пламя газовой горелки прямо на корпусе - всегда используйте рассеивающую решётку
• Проверьте целостность термоусаживаемых элементов до начала работы - наличие трещин или деформаций - повод отказаться от монтажа
• После сборки протестируйте изоляционные свойства мультиметром - сопротивление между жилами и землёй должно быть >100 МОм
