Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпН-3х(70-120) с болт. наконечн. Нева-Транс Комплект 22020167 Нева Транс

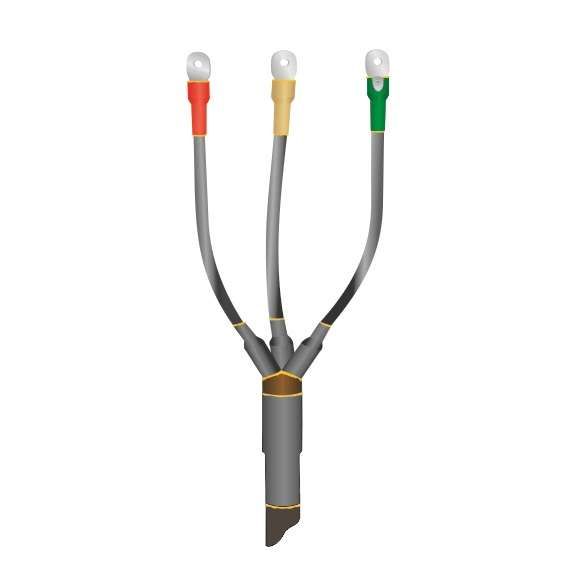

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-3х(70-120) с болтовым наконечником от компании Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных кабелей с изоляцией из полиэтилена или аналогичных материалов, сечением 70–120 мм2, на напряжение до 1 кВ. Применяется как indoors, так и outdoors, обеспечивает долговременную защиту от внешних факторов и надёжный контакт через болтовые зажимы.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)ТпН-3х(70-120) используется для завершения кабельных линий - то есть создаёт герметичный переход от кабеля к оборудованию: трансформаторам, распределительным щитам, автоматике, двигателям. Подходит для кабелей без брони, с пластмассовой изоляцией. Области применения: промышленные объекты, энергообъекты, ЖКХ, транспортная инфраструктура, насосные станции, системы вентиляции.

Технические характеристики

• Напряжение: до 1 кВ постоянного/переменного тока
• Сечение кабеля: 70, 95, 120 мм2 (универсальная модель для трёх значений)
• Количество жил: 3
• Тип изоляции кабеля: пластмассовая (без брони)
• Температурный режим работы: от –50 C до +50 C
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Материал корпуса: модифицированный термоусаживаемый полимер
• Тип соединения: болтовой наконечник внутренней и наружной установки
• Срок службы: более 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Муфта 1ПКВ(Н)ТпН-3х(70-120) совместима исключительно с трёхжильными кабелями указанного сечения и типом изоляции. Для монтажа требуется предварительная подготовка кабеля: удаление внешней оболочки, зачистка жил, формирование разделки. После этого все элементы муфты (термоусаживаемая трубка, наконечники, герметизирующие материалы) одеваются последовательно и нагреваются равномерно газовой горелкой или специальным феном до температуры 140–160 C. Наконечники затягиваются болтами согласно моменту затяжки, указанному в инструкции. Не допускается использование инструментов с острыми кромками при работе с полимером.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта России
• Экологически безопасен: не содержит свинца, хлора и других запрещённых веществ
• Не воспламеняем: материал самозагасает после прекращения действия пламени

Преимущества

• Универсальность: одна муфта покрывает три сечения кабеля (70, 95, 120 мм2)
• Высокая механическая прочность после усадки - сохраняет форму даже при нагрузках
• Защита от влаги и пыли - позволяет использовать вне помещений без дополнительных кожухов
• Устойчивость к УФ-излучению - не растрескивается и не выцветает на солнце
• Быстрая установка: процесс занимает 10–15 минут при наличии опыта
• Надёжный контакт благодаря двум видам болтовых наконечников - внутренний и наружный обеспечивают плотное соединение с шинами и выводами оборудования

Ограничения применения

• Не для кабелей с металлической броней - требуются другие типы муфт
• Запрещено применение на кабелях с сечением менее 70 мм2 или более 120 мм2
• Не рекомендовано монтирование при температуре ниже –50 C - материал становится хрупким
• Не предназначен для длительного погружения в воду - IP67 не гарантирует работу под давлением
• Требуется наличие теплового источника (горелка/фен); невозможен монтаж без него

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×95 перед подключением к частотному преобразователю в цехе
• Завершение питания насосной группы на открытой площадке с повышенной влажностью
• Подключение кабеля YKY 3×120 к трансформаторной подстанции
• Обустройство выхода кабеля из земляного канала в распределительном пункте

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно замерить диаметр изоляции
• При нагреве начинайте с центральной части муфты, двигаясь к краям - так избежите образования воздушных пузырей
• Не перегревайте полимер: выше 180 C возможна деформация
• После сборки протестируйте соединение на герметичность: можно слегка продуть воздухом под давлением 0,2–0,3 бара
• При монтаже на открытом воздухе закрывайте место работ от ветра и осадков во время прогрева
• Храните муфту в сухом месте, при t = +5…+30 C; срок годности - 5 лет от даты производства
