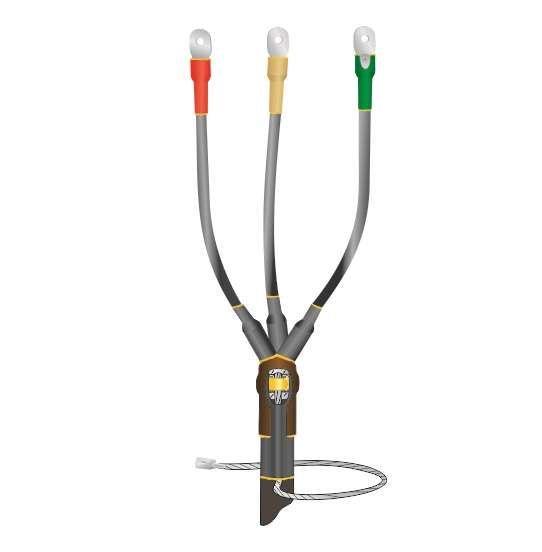

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпбнг-LS-3х(70-120) без наконечн. Нева-Транс Комплект 22040067 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 3х(70-120) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных бронированных кабелей сечением 70–120 мм2 на напряжение до 1 кВ. Подходит как для внутренних, так и для внешних условий эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 3х(70-120) используется для завершения трёхжильных силовых кабелей с пластмассовой изоляцией и металлической броней. Применяется там, где требуется надёжная изоляция и защита от внешних факторов - например, на выходах кабеля из труб, шахт, распределительных устройств, трансформаторных будок или на опорах ЛЭП. Особенно актуальна для мест с повышенными требованиями к пожаробезопасности: офисы, больницы, метро, производственные цеха, объекты ЖКХ.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 70–120 мм2
• Количество жил: 3
• Тип исполнения: термоусадочная
• Материал корпуса: полимерный состав
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Исполнение по пожарной безопасности: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Защитный покров: наличие броневой ленты

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 3х(70-120) совместима с кабелями типа АВБбШв, ААБбШв, ВБбШв и аналогичными с броней и пластиковой изоляцией. Для монтажа требуются:

• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов;
• Подготовленная разделка кабеля - удаление брони, экрана и изоляции согласно чертежу производителя;
• Зажим для заземления: пружина постоянного давления и терка обеспечивают надёжный контакт между броней кабеля и заземляющим проводником.

Не допускается использование механических средств затяжки вместо термоусадки - это снижает степень герметизации и долговечность соединения.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено испытание на пожарную безопасность - материалы класса нг-LS не поддерживают горение и минимизируют образование ядовитых газов при возгорании
• Прошла независимые испытания и имеет сертификаты соответствия требованиям Росстандарта и норм пожарной безопасности РФ

Преимущества

• Высокая герметизация благодаря термоусадке - исключает попадание влаги и пыли
• Устойчивость к УФ-излучению и атмосферным осадкам - позволяет использовать вне помещения без дополнительной защиты
• Экологическая безопасность - материал LS не выделяет хлора и других опасных веществ даже при перегреве
• Долговечность - срок службы более 30 лет при соблюдении режимов эксплуатации
• Универсальная работа в широком диапазоне температур - от Арктики до южных регионов

Ограничения применения

• Не кабели с бумажной изоляцией или маслонаполненные
• Не предназначен для работы при длительном прямом контакте с открытым пламенем
• Не рекомендовано применение в условиях постоянного погружения в воду - хотя IP67 обеспечивает временное погружение, он не рассчитан на работу под водой
• Требуется точное соответствие сечения кабеля - нельзя использовать для кабелей меньше 70 мм2 или больше 120 мм2
• Отсутствуют наконечники - необходимо самостоятельно подготовить и закрепить контактные части на жилах перед монтажом

Примеры использования

• Оконцовка кабеля АВБбШв 3×95 на входе в распределительный пункт здания
• Завершение бронированного кабеля на столбе ЛЭП в северных регионах
• Монтаж на выходе из канала в подвале многоэтажного дома
• Подключение питания к насосной станции на открытой площадке

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 70–120 мм2 - переход через границы снижает плотность усадки
• Обязательно используйте термофен с контролируемой температурой - слишком высокая температура повредит полимер, недостаточная - вызовет неплотную усадку
• При работе на улице защищайте место монтажа от ветра и осадков во время прогрева
• Проверьте целостность брони после разделки - она должна быть ровно обрезана, без острых кромок, которые могут повредить термоусадочные детали
• Заземление обязательно! Без правильного подключения пружины и терки изделие не будет выполнять свою функцию защиты
• Храните муфту в сухом месте при температуре от –20 C до +30 C - заморозка или перегрев до монтажа могут изменить свойства материала
