Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбН-3х(70-120) с болт. наконечн. Нева-Транс Комплект 22020143 Нева Транс

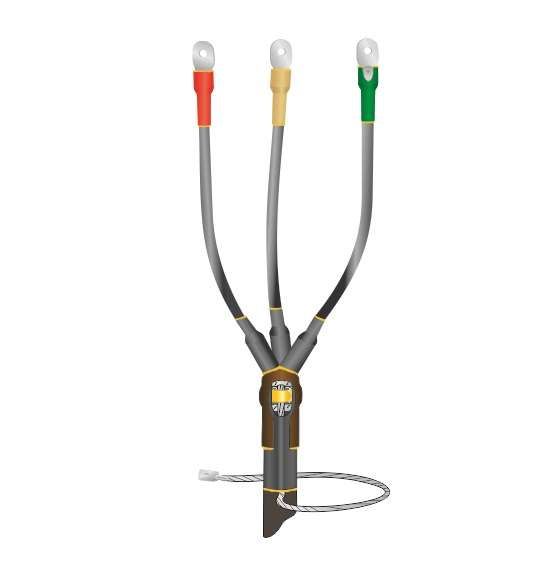

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбН-3х(70-120) с болтовым наконечником от компании Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных кабелей с медными жилами сечением 70–120 мм2 и бронированием, рассчитанных на работу до 1 кВ. Применяется как в помещениях, так и на открытой территории, обеспечивая надёжное соединение между кабелем и внешним оборудованием.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)ТпбН-3х(70-120) используется для завершения силового кабеля с пластмассовой изоляцией и металлической броней. Она создаёт герметичный переход от кабеля к токоведущим элементам - например, к шинам распределительных устройств, автоматическим выключателям или контактным группам оборудования. Подходит для монтажа на кабелях типа АВВГ, ВВГ, АВБбШв и аналогичных.

• Подходит для внутренней установки во всех типах помещений - даже с повышенной влажностью.
• Работает на открытом воздухе при перепадах температур от –50 C до +50 C.
• Выдерживает влажность до 98 % без потери герметичности.

Технические характеристики

• Напряжение: до 1 кВ (включительно)
• Сечение кабеля: 70 мм2, 95 мм2, 120 мм2
• Количество жил: 3
• Тип изоляции кабеля: пластмассовая (ПВХ, полиэтилен)
• Тип брони: стальная лента или проволока
• Тип оконцевания: болтовые наконечники (внутренняя и наружная установка)
• Метод монтажа: термоусаживание
• Материал корпуса: модифицированный термоусаживающийся полимер
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Эксплуатационная температура: –50 C … +50 C
• Относительная влажность: до 98%

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)ТпбН-3х(70-120) совместима с кабелями, имеющими одножильные или многожильные медные жилы указанного сечения. Для монтажа требуется подготовить разделку кабеля согласно руководству производителя - удалить броню, экран, изоляцию, зачистить жилы.

Основные этапы:

1. Зачистить кабель до нужной длины, соблюдая рекомендованную глубину разделки.
2. Надеть на кабель термоусаживающую трубку и колпачок наконечника.
3. Установить болтовые наконечники на жилы и затянуть их гаечным ключом.
4. Обмотать место соединения термостойкой лентой (при необходимости).
5. Нагреть муфту равномерно с помощью газовой горелки или фена до 120–150 C, пока материал не начнёт усыхать и плотно облегать кабель.
6. Зафиксировать заземление через пружину и терку к броневой ленте.

Не допускается использование пламени от сварочного аппарата - риск повреждения материала.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 - нормы для кабельных муфт до 1 кВ
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Материалы не поддерживают горение, не выделяют токсичных веществ при нагреве
• Устойчивость к УФ-излучению позволяет использовать вне помещений без дополнительной защиты

Преимущества

• Универсальное сечение - одна муфта покрывает три варианта сечения (70/95/120 мм2), снижает потребность в запасе различных моделей
• Болтовые наконечники обеспечивают прочное и долговечное соединение с оборудованием
• Автоматическая система заземления через пружину исключает необходимость сварки или болтового крепления к броне
• Термоусаживающая технология даёт сплошную герметичную оболочку без воздушных пузырей
• Устойчивость к влаге, химически активным средам и механическим нагрузкам
• Экологически безопасный состав материалов

Ограничения применения

• Не кабели с алюминиевыми жилами - только медные
• Не предназначен для работы при длительном погружении в воду - IP67 не гарантирует постоянную водонепроницаемость
• Требуется точное соблюдение температуры нагрева: недогрев - плохая адгезия; перегрев - деформация полимера
• Не применяется на кабелях с бумажной маслопромитой изоляцией
• Не рекомендуется для частого перемещения или вибрационных участках без дополнительной фиксации

Примеры использования

• Оконцовка кабеля перед подключением к щиту управления насосной станции
• Монтаж на выходе кабеля из канализации в распределительную камеру
• Подключение питания к конвейерному механизму на открытом складе
• Завершение кабеля в цеху с высокой влажностью - пищевые производства, холодильные камеры
• Переход от подземного кабеля к столбу ЛЭП с выводом на опору

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно замерить диаметр жил после зачистки
• Не экономьте на времени прогрева - лучше немного дольше нагреть, чем получить слабую герметизацию
• Используйте термометр с термопарой для контроля температуры поверхности муфты
• При работе на улице в сырую погоду закрывайте рабочую зону от капель воды до момента полного остывания муфты
• Храните муфту в оригинальной упаковке, в сухом месте, избегая прямого солнца - срок годности не ограничен, но условия хранения влияют на эластичность полимера
• Проверяйте наличие всех компонентов в комплекте: две термоусаживающие трубки, два наконечника, пружина заземления, терка, инструкция
