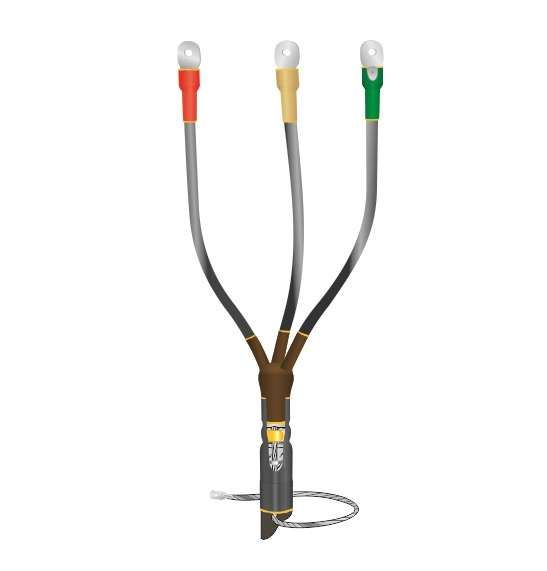

Муфта кабельная концевая внутр. установки 1кВ КВТпН 3х(70-120мм) с болт. наконечн. Нева-Транс Комплект 22020027 Нева Транс

Муфта кабельная концевая внутренней установки 1 кВ КВТпН 3х(70–120 мм) с болтовым наконечником от Нева-Транс Комплект - это готовое решение для герметичного и надёжного оконцевания трёхжильных силовых кабелей сечением 70, 95 и 120 мм2, предназначенное для внутреннего монтажа в помещениях. Артикул 22020027 обеспечивает механическую прочность, электроизоляционную целостность и возможность прямого подключения к оборудованию через болтовые наконечники.

Назначение и область применения

Муфта КВТпН 3х(70–120 мм) используется для завершения кабельных линий на напряжение до 1 кВ. Подходит для кабелей с бумажной или полиэтиленовой изоляцией, с бронёй или без неё. Применяется исключительно во внутренних условиях - в распределительных устройствах, трансформаторных подстанциях, цехах, офисных зданиях и других закрытых объектах. Не предназначена для улицы, колодцев, сырых подвалов или мест с возможным попаданием воды.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 70, 95, 120 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная или пластмассовая
• Наличие брони: допускается любая (с бронёй / без брони)
• Тип соединения: термоусаживаемая, с болтовыми наконечниками
• Метод монтажа: нагрев с использованием газовой горелки или фена
• Защита от внешней среды: IP40 (защита от предметов >1 мм, но не от влаги - только для сухих помещений)
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима с кабелями типа АСБ, ААШв, ВВГ, NYM, АВВГ и аналогичными, где сечение жил находится в пределах 70–120 мм2. Для правильного монтажа необходимо:

• Выполнить точную разделку кабеля согласно чертежу в инструкции - особенно важно соблюдать длину зачистки изоляции и экрана;
• Подготовить поверхность кабеля: удалить все следы смазки, грязи, влаги;
• Загрузить термоусаживающие элементы в порядке сборки: трубки, наконечники, щитки;
• Нагреть равномерно, начиная с центральной части, чтобы избежать образования воздушных пузырей;
• Закрепить заземляющий провод: для кабелей с бумажной изоляцией - с помощью пружины и терки; для бронированных - пайкой к бронелентам.

Не используйте открытый пламя слишком долго - перегрев повреждает полимерный материал. После остывания проверьте плотность усадки - она должна быть однородной, без вздутий.

Безопасность и стандарты

Муфта прошла государственные испытания и имеет сертификат соответствия Росстандарта. Соответствует нормам безопасности для работы в сетях до 1 кВ. Экологически безопасна: материалы не выделяют токсичных веществ при работе и не поддерживают горение. Сертифицирована по ТУ Нева-Транс 3599-012-31930690-2016 - что гарантирует соответствие качественным показателям, заявленным производителем.

Преимущества

• Универсальная - работает с различными типами кабелей (б/б, бум./пласт.)
• Встроенные болтовые наконечники позволяют сразу подключать к шинам, автоматам, контактам - не требуют дополнительной установки
• Термоусадка создаёт герметичную, долговечную изоляцию без воздуха и влаги
• Экономит время монтажа: всё в одном комплекте - нет необходимости докупать отдельные элементы
• Материалы устойчивы к старению, не хрупнут при температуре от –40C до +80C

Ограничения применения

• Недопустимо использование вне помещений - не защищена от осадков, влаги, UV-излучения
• Не применяется для кабелей сечением менее 70 мм2 или более 120 мм2
• Не рекомендовано использовать в местах с частой вибрацией без дополнительной фиксации
• Требуется наличие оборудования для термоусадки - горелки или фена с регулируемой температурой
• Не подходит для кабелей с алюминиевой бронёй - требуется специальный способ заземления, который не предусмотрен в этой модели

Примеры использования

• Оконцовка кабеля АСБ 3×95 перед подключением к трансформатору в подземном распредустройстве
• Завершение линии ВВГ 3×120 на выходе из ячейки КРУ в административном здании
• Монтаж на конце кабеля NYM 3×70, идущего к группе розеток в цеху с контролируемой влажностью

Практические советы

• Перед монтажом всегда сверьте сечение кабеля - даже 5 мм2 отличия могут вызвать плохую усадку
• Проверяйте срок годности муфт - полимеры имеют ограниченный период хранения (обычно 2 года)
• Используйте только оригинальные горелки с температурой 120–150 C - другие могут деформировать корпус
• После монтажа проведите визуальный контроль: усадка должна быть гладкой, без трещин, складок, просветов
• Для кабелей с бумажной изоляцией обязательно выполните заземление пружиной - игнорирование этого шага снижает уровень защиты
• Храните муфту в сухом месте, в заводской упаковке - контактирование с влагой до монтажа недопустимо
