Муфта кабельная концевая внутренней установки 1кВ КВТпН 3х(35-50мм) с болтовыми наконечниками Нева-Транс 22020026 Нева Транс

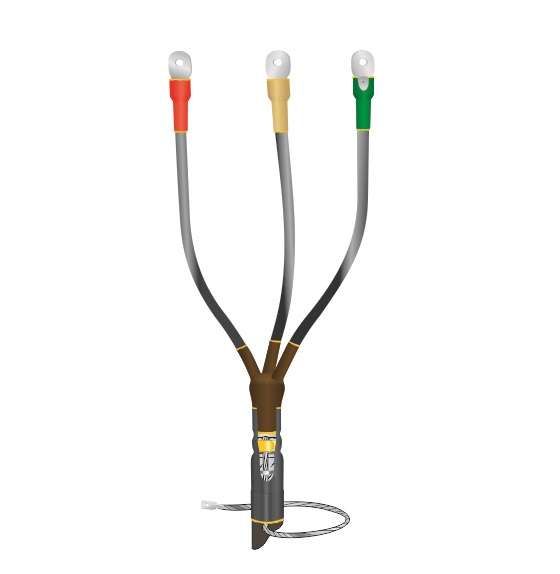

Муфта кабельная концевая внутренней установки 1 кВ КВТпН 3х(35–50 мм) от Нева-Транс Комплект - это готовое решение для герметичного оконцевания трёхжильных кабелей сечением 35–50 мм2 на напряжение до 1 кВ. Применяется в закрытых помещениях, где требуется надёжная изоляция и механическая защита конца кабеля.

Назначение и область применения

Муфта КВТпН 3х(35–50 мм) используется для завершения трёхжильных силовых кабелей с бумажной или полиэтиленовой изоляцией, с бронёй или без неё. Подходит для работы в условиях повышенной влажности - в трансформаторных подстанциях, распределительных щитах, кабельных камерах, цехах и других закрытых объектах. Предназначена исключительно для внутренней установки, не рассчитана на улицу или сырые среды вне помещений.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 35–50 мм2 (для каждого жилы)
• Количество жил: 3
• Тип изоляции кабеля: бумажная или пластмассовая
• Наличие брони: допускается любая (с бронёй / без брони)
• Тип соединения: термоусаживаемая
• Заземление: предусмотрено крепление к металлической оболочке через пружинный контакт и терку; к броне - методом пайки
• Материал корпуса: модифицированный полимер, термоусаживающийся
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта КВТпН 3х(35–50 мм) совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными, подходящими по сечению и типу изоляции. Для монтажа требуются:

• Правильно выполненная разделка кабеля (по чертежу производителя)
• Горелка или высокотемпературный фен (температура нагрева ~140–160 C)
• Инструменты для зачистки жил и затяжки болтовых наконечников
• Паяльник и припой - для крепления заземления к броне

Необходимо соблюдать последовательность сборки: сначала одеть элементы на кабель в порядке указания, затем равномерно прогревать трубки до плотного прилегания. После усадки проверить целостность изоляции и качество контактов.

Безопасность и стандарты

Муфта КВТпН прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и спецификации ТУ Нева-Транс. Конструкция обеспечивает электроизоляционную прочность, предотвращает пробои и перегрев. Экологически безопасна - не содержит свинец и другие запрещённые вещества.

Преимущества

• Высокая степень защиты благодаря термоусадке - полностью герметичная конструкция
• Универсальность: работает с кабелями разного типа (б/б) и с одинаковым сечением
• Простота монтажа - все элементы в одном комплекте
• Надёжное заземление: два способа крепления (пружина + пайка)
• Эксплуатация в широком температурном диапазоне внутри помещений

Ограничения применения

• Не применяется на открытом воздухе, в канализационных колодцах, на улице
• Не рекомендовано использование в местах с частыми вибрациями без дополнительной фиксации
• Подходит только для кабелей сечением 35–50 мм2 - меньшие или большие сечения несовместимы
• Требуется точное соблюдение технологии термоусадки - недогрев или перегрев снижают надёжность
• Не предназначен для многожильных кабелей с числом жил более трёх

Примеры использования

• Оконцовка кабеля АСБ 3×50 перед подключением к трансформатору в подземной КТП
• Завершение кабеля ВВГ 3×35 в распределительном шкафе цеха
• Подключение кабеля NYM 3×50 к автоматическому выключателю в электрощитовой офисного здания

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля - он должен попадать в заявленный интервал, чтобы термоусадочные элементы плотно легли
• Обязательно используйте термический источник с регулировкой температуры - обычный бытовой фен может не справиться
• При работе с кабелем с бумажной изоляцией - после разделки удалите всю смесь, которая могла остаться между жилами
• Проверяйте соответствие болтовых наконечников сечению жил - они должны быть точно подобраны
• После монтажа проведите контрольное опробование изоляции мегаомметром - минимальное сопротивление должно быть выше 100 МОм
