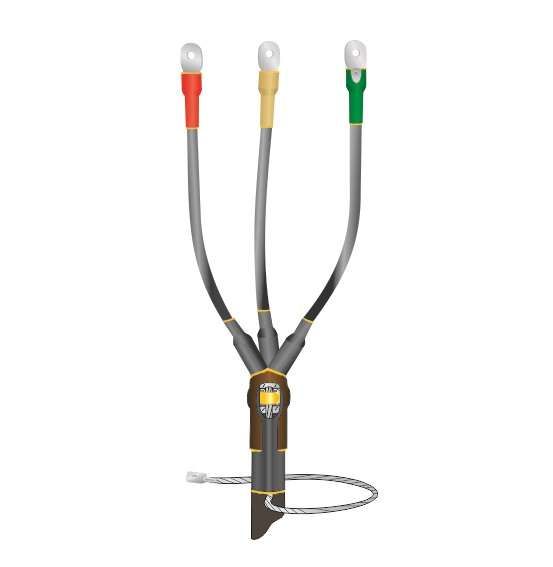

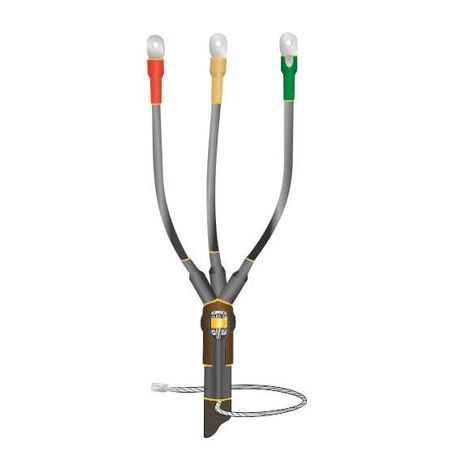

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпбнг-LS-3х(35-50) без наконечн. Нева-Транс Комплект 22040066 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 3х(35-50) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных бронированных кабелей сечением 35–50 мм2 на напряжение до 1 кВ. Подходит для внутренних и наружных installations, обеспечивая надёжную изоляцию и противопожарную защиту.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 3х(35-50) без наконечников используется для завершения трёхжильных силовых кабелей с пластмассовой изоляцией и металлической броней. Применяется там, где требуется защищённый выход кабеля - например, на вводах в здания, у трансформаторов, распределительных щитов, на опорах ЛЭП или в кабельных каналах. Особенно актуальна в местах с повышенными требованиями к пожаробезопасности: офисах, больницах, школах, метро, промышленных объектах.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2 (поддерживается два значения - универсальная модель)
• Количество жил: 3
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Защитный покров: наличие брони (совместима с кабелями с внутренним и внешним бронированием)
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Стойкость к влаге: работает при относительной влажности до 98%
• Устойчивость к УФ-излучению: да

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 3х(35-50) без наконечников совместима исключительно с кабелями, имеющими:

• трёхжильную структуру;
• пластмассовую (ПВХ, полиэтилен) изоляцию;
• броню - стальную ленту или проволоку, как внутреннюю, так и наружную.

Монтаж выполняется методом термоусадки: после подготовки кабеля (зачистка, удаление брони, изоляции) все элементы муфты одеваются последовательно, затем нагреваются равномерно с помощью газовой горелки или профессионального фена. Температура нагрева должна достигнуть 120–140 C - материал плотно обтягивает кабель, формируя герметичную оболочку. Для заземления предусмотрен специальный контакт: пружина постоянного давления и терка обеспечивают надёжное соединение с бронелентами кабеля. Наконечники в комплект не входят - их необходимо приобрести отдельно.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы классифицированы как нг-LS: не поддерживают горение, минимизируют образование дыма и токсичных газов при возгорании
• Прошла независимые испытания на соответствие нормам пожарной безопасности РФ
• Выданы официальные сертификаты соответствия

Преимущества

• Герметизация без клея - благодаря термоусадке создаётся прочная, долговечная изоляция
• Широкий температурный диапазон позволяет использовать в суровых условиях - от Арктики до пустынь
• Устойчивость к УФ-излучению делает её пригодной для открытой установки без дополнительной защиты
• Низкая дымообразующая способность повышает шансы на эвакуацию при ЧП
• Легко монтируется одним человеком - требует лишь базового набора инструментов
• Не содержит свинца и других опасных веществ - экологически безопасна

Ограничения применения

• Не кабели с бумажной изоляцией, маслонаполненные или с резиновой оболочкой
• Не предназначен для кабелей с сечением менее 35 мм2 или более 50 мм2 - перегрузка или слабая посадка снижают надёжность
• Требуется точное соблюдение технологии термоусадки: недостаточный прогрев - риск протечки; перегрев - деформация материала
• Запрещено применять в помещениях с постоянной температурой выше +50 C (например, рядом с печами, паровыми трубопроводами)
• Не заменяет ответвительные или соединительные муфты - только для концевого оконцевания

Примеры использования

• Подключение кабеля от подземной линии к вводному щиту в многоэтажном доме
• Оконцовка кабеля на столбе перед переходом в здание цеха
• Завершение питания насосной станции на открытом участке
• Обустройство кабельного ввода в медицинский блок с высокими требованиями к пожарной безопасности
• Монтаж на кабельной лестнице в тоннеле метрополитена

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 35–50 мм2. Перебор - риск растрескивания, недоход - проскальзывание
• Используйте только рекомендованную горелку с регулируемым пламенем. Бытовой фен не справится - нужна температура ≥120 C
• На этапе подготовки обязательно снимите броню полностью, чтобы пружина контактировала с чистой поверхностью
• Проверьте целостность термоусадочных трубок до начала работы - микроскопические трещины нарушают герметичность
• После монтажа проведите контрольный осмотр: нет ли пузырей, вздутостей, следов перегрева
• Хранить муфту следует в сухом месте, при t = +5…+30 C, без прямого света - даже при наличии УФ-защиты срок службы продлевается
