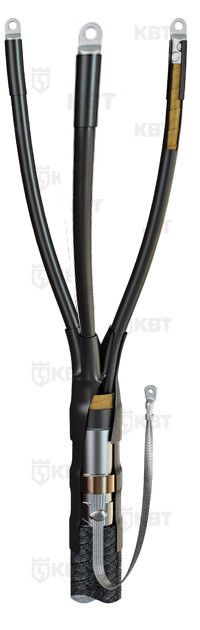

Муфта кабельная концевая 1кВ 3КВНТп-1-25/50 КВТ 57894

Муфта кабельная концевая 3КВНТп-1-25/50 без болтовых наконечников от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, отличается высокой степенью защиты и совместима с широким спектром типов кабелей.

Назначение и область применения

Муфта кабельная концевая 3КВНТп-1-25/50 без болтовых наконечников используется для завершения трёхжильных силовых кабелей с бумажной маслопропитанной или пластмассовой изоляцией, с броней или без неё. Применяется там, где требуется герметизация и механическая защита конца кабеля - например, на входе в распределительные устройства, трансформаторные подстанции, щитовые, на столбах ЛЭП или внутри зданий.

• Подходит для кабелей типа: ААБл, АСБл, АСБГ, ААГ, АСГ, ААБв, АСБШв, ААШв, АШв, ААБ2лШв, АСБ2лШв, АСКл.
• Работает как в помещениях, так и на открытых участках - благодаря устойчивости материала к УФ-излучению и перепадам температур.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 3
• Номинальное сечение кабеля: 25–50 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой горелки
• Материал корпуса: негорючий термопластик
• Изоляция кабеля: пропитанная бумага
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Состав полимеров: безгалогеновый (HF = Halogen Free)

Совместимость и монтаж

Муфта 3КВНТп-1-25/50 без болтовых наконечников рассчитана на использование с кабелями указанного сечения и типа. Для монтажа необходима пропановая горелка ПГ (КВТ). Отдельно следует подготовить:

• Кабели с броней - требуют дополнительного комплекта заземления КМПБ для надежного контакта с металлической оболочкой.
• Заземление выполняется через пружину постоянного давления, которая фиксирует заземляющий провод к оболочке без пайки - снижает риск повреждения бумажной изоляции.
• При необходимости можно самостоятельно установить болтовые или опрессовочные наконечники - муфта универсальна и допускает оба варианта.
• Термоплавкий клей на всех элементах (манжетах, поясе, перчатках) обеспечивает плотное прилегание и герметичность после усадки.

Безопасность и стандарты

Муфта 3КВНТп-1-25/50 без болтовых наконечников изготовлена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Температурный режим работы (-50…+50 C) гарантирует сохранение функциональности даже в суровых условиях. Конструкция защищает от влаги, пыли и механических воздействий.

Преимущества

• Высокая герметичность благодаря термоплавкому клею - предотвращает попадание влаги и коррозию.
• Пружина постоянного давления ускоряет и делает безопаснее заземление - исключает пайку рядом с чувствительной бумажной изоляцией.
• Универсальная комплектация - подходит для кабелей с броней и без, для внутренних и наружных условий.
• Устойчивость к внешним факторам: УФ-излучение, перепады температур, влага - продлевает срок службы.
• Не содержит галогенов - экологически безопасна, соответствует современным нормам безопасности.

Ограничения применения

• Не кабели с напряжением выше 1 кВ - превышение опасно!
• Не рекомендовано использовать без пропановой горелки - недостаточный прогрев приведёт к плохой усадке и потере герметичности.
• Для кабелей со стальной или алюминиевой бронью обязательна установка дополнительного комплекта заземления КМПБ - базовая комплектация этого не покрывает.
• Не предназначен для монтажа на кабели с полиэтиленовой или XLPE изоляцией - только для бумажной или пластмассовой.

Примеры использования

• Оконцовка кабеля ААБл перед подключением к трансформатору в подземном распределительном пункте.
• Защита конца кабеля АСБГ на воздушной опоре ЛЭП в северных регионах России.
• Монтаж на выходе из шахтного электрооборудования в угольной шахте - благодаря негорючему материалу и герметизации.
• Подключение кабеля ААШв к автоматическому выключателю в цеху с повышенной влажностью.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (25–50 мм2) - не подходят более тонкие или толстые жилы.
• При работе с бронированной конструкцией всегда применяйте комплект КМПБ - иначе заземление будет ненадёжным.
• Используйте только горелку ПГ (КВТ): другие модели могут перегреть или недогреть муфту.
• Не срезайте лишнюю часть брони слишком близко к месту монтажа - она нужна для прочного крепления заземления.
• Проверяйте равномерность усадки: все слои должны полностью прилегать без пузырей и складок.
• Храните муфту в сухом месте, избегая длительного воздействия прямого солнечного света - хотя материал устойчив, долгое УФ-облучение может изменить цвет и эластичность.
