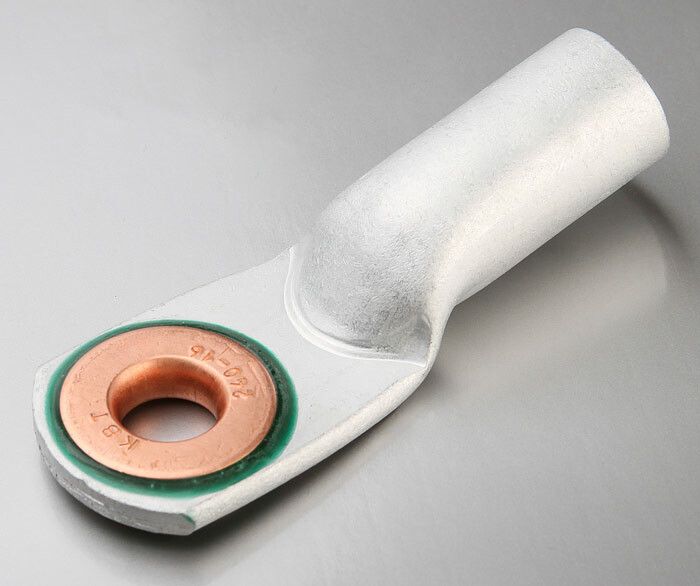

Наконечник кабельный алюмомедный ТАМ 35-10-8 35 мм2 M10 КВТ 60059

Наконечник кабельный алюмомедный ТАМ 35-10-8 от КВТ предназначен для надёжного соединения алюминиевых кабелей с медными шинами и клеммами через опрессовку. Упаковка содержит 100 штук - удобна для крупных проектов и постоянного использования в электроустановках.

Назначение и область применения

Наконечник кабельный алюмомедный ТАМ 35-10-8 используется для оконцевания алюминиевых многопроволочных и секторных жил кабелей сечением 35 мм2. После опрессовки он позволяет безопасно подключить алюминиевый провод к медным контактам - например, на шинах распределительных щитов, автоматах, контакторах или трансформаторах. Подходит для работы в сетях до 35 кВ. Особенно эффективен при соединении сталеалюминиевых проводов, где требуется переход от алюминиевой жилы к медному зажиму.

Технические характеристики

• Номинальное сечение кабеля: 35 мм2
• Номинальное напряжение: 35 кВ
• Материал: алюминий АД1 (корпус) + медь М1 (кольцо)
• Метрический размер отверстия: 10 мм
• Наружный диаметр: 14 мм
• Форма жилы: многопроволочная круглая / секторная
• Способ монтажа: опрессовка
• Покрытие: без покрытия
• Стандарт: ТУ 3449-043-97284872-2011
• Геометрия: соответствие ГОСТ 9581

Совместимость и монтаж

Наконечник кабельный алюмомедный ТАМ 35-10-8 совместим с любыми пресс-клещами, поддерживающими матрицы для сечений 35 мм2 и диаметром отверстия 10 мм. Для секторных жил перед опрессовкой рекомендуется предварительно скруглить конец провода набором матриц НМ-300 С (КВТ) - так обеспечивается равномерное давление и прочное соединение. Опрессовка должна выполняться в два-три захода, чтобы избежать деформации алюминиевого корпуса. Не используйте клещи с матрицами, рассчитанными на меньшие сечения - это повредит наконечник.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-043-97284872-2011 и проектировалось с учётом европейских норм. Герметичный стык между алюминием и медью выполнен высокотемпературным эпоксидным компаундом - это исключает попадание влаги и предотвращает коррозию на границе материалов. Такая конструкция снижает риск нагрева и возгорания при длительной нагрузке. Применение в сетях выше 35 кВ запрещено - не соответствует классу изоляции.

Преимущества

• Обеспечивает надёжный переход от алюминиевого кабеля к медной клемме без потерь по сопротивлению
• Эпоксидный герметик продлевает срок службы соединения в условиях повышенной влажности
• Соответствие ГОСТ 9581 гарантирует точную посадку в стандартные зажимы
• Высокая механическая прочность после опрессовки - выдерживает вибрацию и динамические нагрузки
• Упаковка по 100 шт. экономит время на закупке и хранении

Ограничения применения

• Не предназначена для однопроволочных жил - возможна трещина в алюминии при перегибе
• Запрещён монтаж методом пайки - материал несовместим с припоем
• Не использовать в средах с агрессивными химическими веществами - отсутствует защитное покрытие
• Работает только при температурах от -40C до +70C; при более высоких значениях возможно размягчение эпоксидного слоя
• Не подходит для кабелей с сечением менее 25 мм2 или более 50 мм2 - несоответствие по геометрии и плотности опрессовки

Примеры использования

• Подключение алюминиевого силового кабеля к медной шине в распределительном щите 10(6)/0,4 кВ
• Оконцевание сталеалюминиевого провода ЛС-35 на входе в трансформаторную подстанцию
• Соединение фазного провода с клеммой автоматического выключателя в цепях переменного тока 35 кВ
• Монтаж в промышленных конвейерах, насосных станциях, системах освещения на открытых площадках

Практические советы

• Перед установкой проверьте внутренний диаметр наконечника - он должен точно соответствовать 10 мм. Отклонение даже на 0,2 мм снижает надёжность контакта.
• При работе с секторными жилами всегда используйте матрицу НМ-300 С (КВТ) для скругления - это предотвратит разрыв проводников при опрессовке.
• Не забудьте зачистить жилу до металлического блеска - оксидная плёнка на алюминии увеличивает сопротивление.
• Храните наконечники в сухом месте. Без покрытия они подвержены образованию белого налёта при высокой влажности - это не влияет на работу, но требует очистки перед монтажом.
• Для массовой сборки заказывайте сразу несколько упаковок - партия из 100 шт. расходуется быстро на объектах с несколькими точками подключения.
