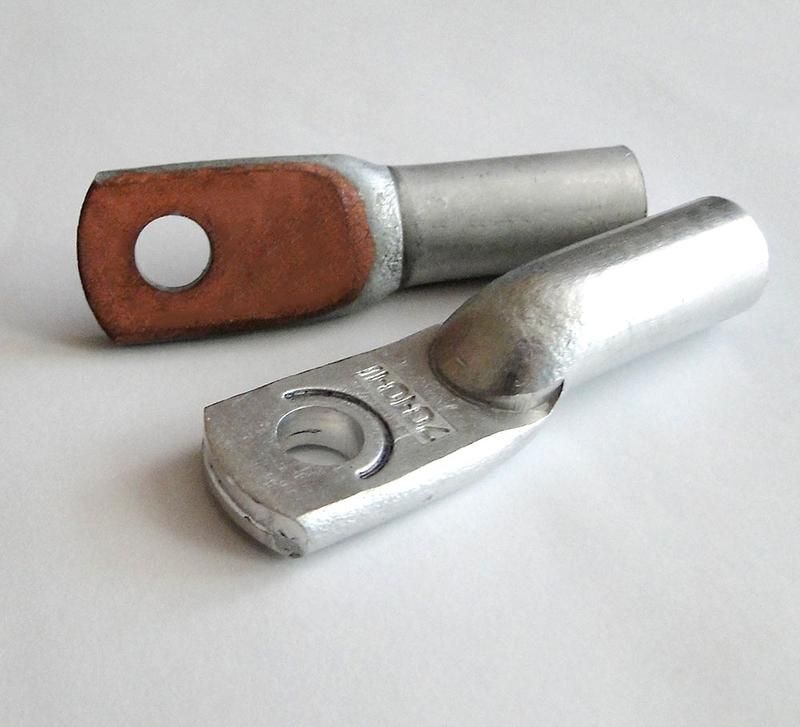

Наконечник алюмомедный ТАМ 35-10-8 TOKOV ELECTRIC TKE-TAM-35-10-8

Наконечник алюмомедный ТАМ 35-10-8 от TOKOV ELECTRIC предназначен для надёжного соединения алюминиевых и сталеалюминиевых проводов с болтовыми зажимами. Этот наконечник сочетает в себе прочность меди и лёгкость алюминия, что делает его оптимальным решением для силовых цепей в условиях повышенной нагрузки.

Назначение и область применения

Наконечник алюмомедный ТАМ 35-10-8 используется для оконцевания алюминиевых жил сечением до 35 кв.мм перед подключением к болтовым контактам. Подходит для сталеалюминиевых проводов - часто применяемых в воздушных линиях электропередачи и распределительных устройствах. Применяется в электроустановках промышленного и энергетического назначения: на трансформаторах, щитах, коммутационных аппаратах, где требуется долговременная и устойчивая контактная связь.

Технические характеристики

• Номинальное сечение алюминиевой жилы: 35 кв.мм - соответствует стандартному сечению проводов для средних и крупных токовых нагрузок
• Метрический размер резьбы: M10.5 - совместим с болтами диаметром 10–11 мм, обеспечивает плотное и надёжное крепление
• Материал: алюминий с медным напылением - снижает окисление и повышает проводимость контакта
• Форма поперечного сечения: круглая - позволяет равномерно распределить давление при затяжке
• Подходит для сталеалюминиевого провода: да - специально адаптирован для работы с композитными проводами
• Цвет: алюминиевый - визуально отличается от медных аналогов, упрощает идентификацию при обслуживании

Совместимость и монтаж

Наконечник алюмомедный ТАМ 35-10-8 рассчитан на установку на однопроволочные и многопроволочные алюминиевые жилы. Для правильного монтажа:

• Зачистите изоляцию на длину, соответствующую глубине гильзы наконечника - не более 15 мм
• Используйте специальный пресс-клещи с матрицей для сечений 35 кв.мм - перекос или недостаточное обжатие снижают срок службы
• Убедитесь, что болт или шпилька имеют резьбу М10.5 - другие размеры не обеспечивают герметичного контакта
• Не используйте для медных проводов - материал наконечника не предназначен для взаимодействия с медью без переходных элементов

Преимущества

• Снижение окисления за счёт медного покрытия - продлевает срок службы контакта
• Высокая механическая прочность - выдерживает вибрации и температурные колебания
• Легче полностью алюминиевых аналогов - удобнее при работе на высоте или в труднодоступных местах
• Совместимость с сталеалюминиевыми проводами - единственный тип наконечника, подходящий для таких проводов без доработок

Ограничения применения

• Не применяйте в постоянном контакте с морской водой или агрессивными химикатами - алюминий подвержен коррозии
• Не допускается использование с проводами меньшего сечения - возможен перегрев и деформация
• Не рекомендован для частых демонтажей - многократная сборка/разборка разрушает резьбовое соединение
• Не заменяет полноценную медную клемму при высоких токах выше 200 А - проверьте соответствие токовой нагрузке системы

Примеры использования

• Подключение алюминиевого провода к входному автомату в распределительном щите 10 кВ
• Соединение сталеалюминиевого провода ЛЭП с ответвлением на трансформаторную подстанцию
• Крепление фазного провода к шине в ячейке КРУ
• Обжатие жилы в системе заземления с использованием болтового соединения

Практические советы

• Перед монтажом протрите поверхность жилы спиртом - удалите оксидную плёнку, которая снижает проводимость
• Проверяйте усилие затяжки болта - слишком слабая затяжка вызывает нагрев, слишком сильная - деформирует гильзу
• При групповом монтаже используйте одинаковые наконечники - смешивание материалов (например, ТАМ и ТМ) создаёт гальваническую пару и ускоряет коррозию
• Храните в сухом месте - даже с медным покрытием алюминий чувствителен к влаге
• На объектах с высокими требованиями к безопасности - после монтажа проведите термографический контроль контакта через 48 часов
