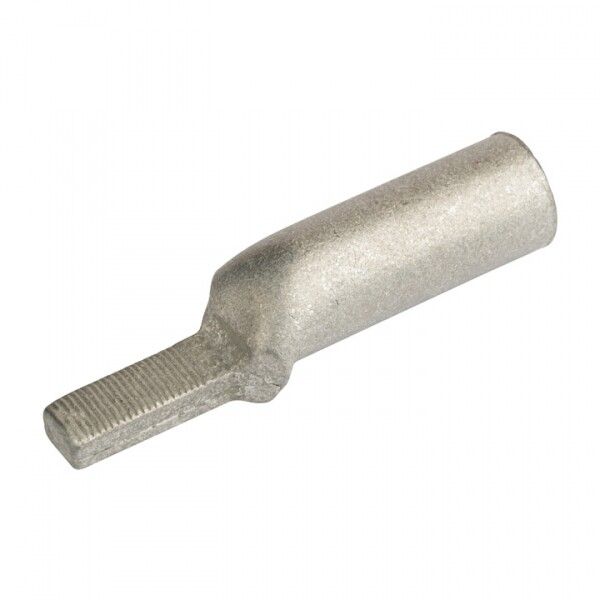

Наконечник штифтовой алюминиевый луженый НШАЛ 35-20 | nshal-35-20 EKF

Наконечник штифтовой алюминиевый луженый НШАЛ 35-20 от EKF предназначен для надёжного соединения алюминиевых проводов с клеммами аппаратов защиты и другого оборудования. Артикул nshal-35-20 обеспечивает устойчивый токовый контакт при использовании в распределительных щитах и на промышленном оборудовании.

Назначение и область применения

Наконечник штифтовой алюминиевый луженый НШАЛ 35-20 используется для оконцевания алюминиевых кабелей и проводов сечением 35 мм² методом опрессовки. Применяется там, где требуется подключение к узким клеммам — например, к автоматическим выключателям, контакторам, предохранителям и коммутационным устройствам с ограниченной шириной зажима. Подходит для установки в силовых щитах, на производственных линиях, в системах освещения и энергоснабжения.

Технические характеристики

• Поперечное сечение провода: 35 мм²
• Материал: алюминий с лужёной поверхностью
• Форма поперечного сечения: круглая
• Тип: штифтовой наконечник
• Цвет: алюминиевый (естественный цвет металла с лужёным покрытием)
• Гарантийный срок: 60 месяцев

Лужение — это тонкий слой олова на поверхности алюминия, который снижает окисление и улучшает проводимость при контакте с медными клеммами. Это особенно важно при работе с гетерогенными металлами.

Совместимость и монтаж

Наконечник штифтовой алюминиевый луженый НШАЛ 35-20 совместим с алюминиевыми проводами точно соответствующего сечения — 35 мм². Для монтажа необходима специальная опрессовочная матрица, подходящая для штифтовых наконечников. Убедитесь, что диаметр штифта соответствует внутреннему размеру клеммы устройства. Не используйте инструмент для меди — он может повредить мягкий алюминий. После опрессовки проверьте механическую прочность соединения легким растяжением.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности, принятым в рамках серий PROxima и EKF. Лужёное покрытие снижает риск электрохимической коррозии при контакте с медью, что увеличивает долговечность соединений. Гарантия 60 месяцев подтверждает соответствие нормам надёжности для промышленного использования.

Преимущества

• Уменьшенная вероятность окисления благодаря лужению — сохраняет хорошую проводимость даже в условиях повышенной влажности
• Стандартная форма штифта позволяет легко фиксироваться в узких клеммах без необходимости доработки
• Высокая механическая прочность после опрессовки — исключает ослабление контакта при вибрациях
• Совместим с большинством бытовых и промышленных автоматов, имеющих стандартные штифтовые клеммы

Ограничения применения

• Не предназначена для многожильных медных проводов — только для одножильных и многожильных алюминиевых
• Запрещено использовать с проводами меньшего или большего сечения — это вызывает перегрев или плохой контакт
• Не рекомендуется применять в средах с постоянным воздействием агрессивных химикатов — луд может разрушаться
• Не подходит для клемм с зажимом типа “винт + пластина” — требует именно штифтового входа

Примеры использования

• Подключение алюминиевой жилы 35 мм² к автоматическому выключателю ABB S200
• Соединение фазного провода в распределительном щите промышленного цеха
• Присоединение к клемме контактора Schneider LC1D
• Обеспечение надёжного контакта между алюминиевым кабелем и вводным рубильником

Практические советы

• Перед монтажом зачистите изоляцию на длину, равную глубине гильзы наконечника — не более того, чтобы не оставалось оголённого провода вне корпуса
• Используйте только инструмент с матрицей, помеченной для штифтовых наконечников — обычные клещи не обеспечивают нужного давления
• Проверяйте посадочный диаметр штифта перед покупкой — он должен точно соответствовать клемме аппарата
• При замене старого наконечника всегда проверяйте состояние клеммы — корродированная или деформированная клемма снижает эффективность даже нового соединения
• Храните наконечники в сухом месте — хотя они лужёные, длительное воздействие влаги может привести к потере качества
