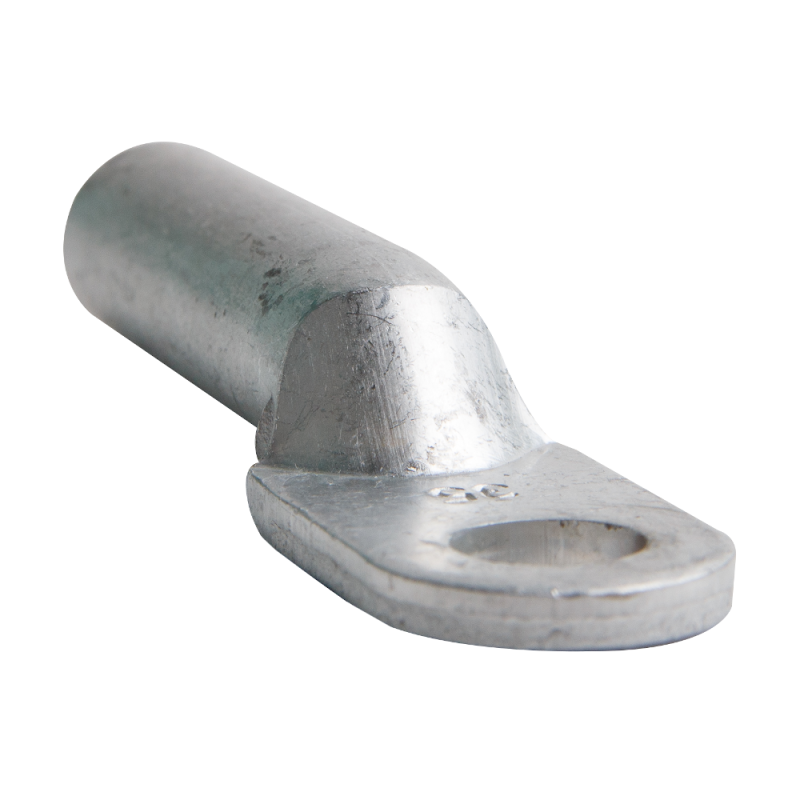

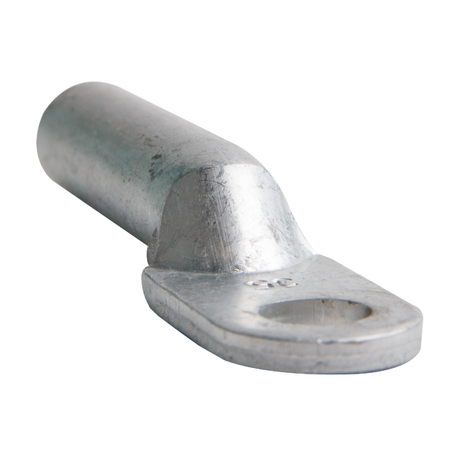

Наконечник алюминиевый OptiKit L-DL-35-10 | 278146 КЭАЗ

Наконечник алюминиевый OptiKit L-DL-35-10 КЭАЗ предназначен для надёжного соединения алюминиевых проводов и кабелей сечением 35 мм2 через опрессовку. Применяется в распределительных устройствах до 10 кВ, особенно там, где важна устойчивость к перепадам температур и долговечность контакта.

Назначение и область применения

Наконечник алюминиевый OptiKit L-DL-35-10 КЭАЗ используется для оконцевания алюминиевых токоведущих жил после удаления изоляции. Подходит для монтажа в силовых цепях до 10 кВ: в трансформаторных подстанциях, ячейках КРУ, на шинах распределительных устройств, а также при подключении кабельных ответвлений к оборудованию.

Технические характеристики

• Тип изделия: Наконечник
• Номинальное поперечное сечение: 35 мм2
• Диаметр отверстия: 10 мм
• Материал: Алюминий
• Номинальное напряжение: 10 кВ
• Диапазон рабочих температур: от -40 C до +80 C
• Форма гильзы: Короткая
• Форма поперечного сечения: Круглая
• Покрытие: Без покрытия
• Цвет: Серый

Совместимость и монтаж

Наконечник алюминиевый OptiKit L-DL-35-10 КЭАЗ совместим с проводами и кабелями с алюминиевой жилой сечением от 16 до 300 мм2. Для установки требуется специальный пресс-клещи с матрицей, соответствующей форме и размеру гильзы. Убедитесь, что зажимной инструмент рассчитан на алюминиевые наконечники - использование инструмента для медных аналогов может привести к недостаточной опрессовке.

Перед монтажом обязательно зачистите жилу до металлического блеска, удалите оксидную плёнку. Глубина запрессовки должна полностью соответствовать длине гильзы - не допускайте выступания жилы за её край.

Безопасность и стандарты

Изделие соответствует требованиям к применению в высоковольтных сетях до 10 кВ. Материал и форма обеспечивают механическую прочность и термическую стабильность при длительной нагрузке. Отсутствие покрытия снижает риск гальванической коррозии при контакте с другими алюминиевыми элементами, но требует защиты от внешней среды в условиях повышенной влажности или агрессивной атмосферы.

Преимущества

• Высокая теплопроводность алюминия обеспечивает минимальные потери при передаче тока.
• Короткая форма гильзы позволяет компактно размещать наконечник в ограниченном пространстве.
• Стандартный диаметр отверстия 10 мм совместим с большинством болтовых соединений в КРУ и трансформаторах.
• Широкий температурный диапазон (-40…+80 C) делает изделие пригодным для работы в холодных регионах и в закрытых помещениях с нагревом оборудования.

Ограничения применения

• Не применяется для медных проводов - материал несовместим, возможен контактный нагрев и разрушение соединения.
• Отсутствие покрытия повышает чувствительность к коррозии в агрессивных средах (промышленная зона, побережье, химические производства) - рекомендуется использовать в герметичных корпусах или с дополнительной изоляцией.
• Не предназначена для многократного демонтажа - опрессованное соединение считается постоянным.

Примеры использования

• Подключение алюминиевого кабеля 3×95 мм2 к шине в КРУ-10 кВ через переходной наконечник.
• Оконцовка фазного провода в воздушной линии 6–10 кВ перед присоединением к изолирующей опоре.
• Заводское соединение выводов трансформатора с алюминиевыми шинами внутри распределительного щита.

Практические советы

• Выбирая наконечник, проверьте соответствие сечения жилы - даже небольшое отклонение (например, 25 мм2 вместо 35 мм2) снижает надёжность контакта.
• Для контроля качества опрессовки используйте усилие, указанное производителем пресса - не доверяйте «на глаз».
• После монтажа проверьте плотность соединения: попробуйте слегка повернуть наконечник - он не должен двигаться относительно жилы.
• Если в системе есть медные детали - используйте биметаллический переходник, чтобы исключить гальваническую коррозию между алюминием и медью.
