Наконечники герметичные изолированные НИМ 35 (CPTAU 35) | UZA-25-D35 IEK

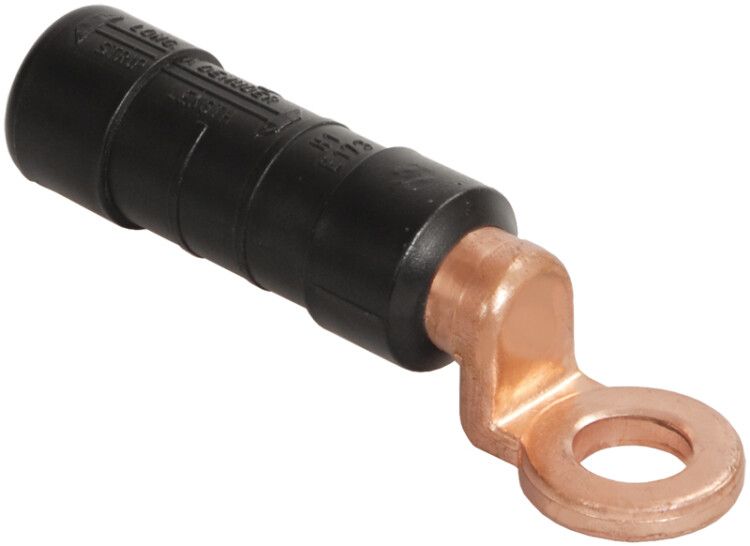

Наконечник герметичный изолированный НИМ 35 (CPTAU 35) от IEK предназначен для надёжного и герметичного оконцевания многопроволочных медных и алюминиевых кабелей сечением 35 мм2. Применяется в условиях повышенной влажности, перепадов температур и открытых участках сетей - например, на воздушных линиях, в распределительных устройствах и на промышленном оборудовании.

Назначение и область применения

Наконечник герметичный изолированный НИМ 35 (CPTAU 35) используется для создания герметичного соединения между кабелем и контактной частью оборудования. Подходит для установки в местах, где требуется защита от влаги, пыли, химических воздействий и перепадов температур. Часто применяется в энергетике, на транспорте, в промышленных системах управления и на объектах с высокими требованиями к долговечности соединений.

Технические характеристики

• Номинальное сечение кабеля: 35 мм2
• Максимальное рабочее напряжение: 1000 В
• Материал контакта: алюминий/медь (комбинированная конструкция)
• Тип жилы: многопроволочная круглая или секторная
• Диапазон рабочих температур: от –60 C до +80 C
• Срок службы: 40 лет
• Герметичность: продольная и радиальная, обеспечивается полимерной изоляцией
• Уровень защиты: выдерживает испытание 6 кВ переменного тока 50 Гц в течение 1 мин при погружении на глубину 1 м
• Количество жил: однопроволочная (одна жила на один наконечник)

Совместимость и монтаж

Наконечник герметичный изолированный НИМ 35 (CPTAU 35) совместим с кабелями из меди или алюминия, имеющими сечение 35 мм2 и многопроволочную структуру. Монтаж выполняется методом опрессовки специальным инструментом.

Правила монтажа:

• Перед установкой снимите изоляцию с кабеля точно по отметкам на корпусе наконечника - отклонение недопустимо.
• Граница зачистки должна быть ровной, без повреждений жил; толщина оставшейся изоляции - постоянной до начала зачищенного участка.
• Кабель вводится в наконечник до упора - не допускается зазор между жилой и внутренней поверхностью.
• Обжим проводят от центра к краям, используя матрицу, соответствующую количеству и расположению обжимов, указанным на изделии.
• Не применять для однопроволочных жил - возможна потеря прочности соединения.

Безопасность и стандарты

Наконечник герметичный изолированный НИМ 35 (CPTAU 35) соответствует требованиям к электроизоляции и механической прочности, предъявляемым к комплектующим для силовых сетей до 1000 В. Герметичная конструкция прошла испытание на водонепроницаемость при давлении 6 кВ, что подтверждает безопасность работы в условиях повышенной влажности и подземной прокладки.

Преимущества

• Высокая степень герметизации - исключает попадание влаги и коррозии в место соединения.
• Стойкая к УФ-излучению изоляция - подходит для открытой прокладки и эксплуатации на солнце.
• Работает в экстремальных температурах - от –60 C до +80 C, что делает его пригодным для холодных регионов и нагреваемых сред.
• Долгий срок службы - 40 лет - снижает необходимость замены и обслуживания.
• Чётко обозначенная граница зачистки и рекомендации по обжиму - минимизируют риск ошибок при монтаже.

Ограничения применения

• Не предназначена для однопроволочных жил - требует именно многопроволочной структуры.
• Запрещено использовать с кабелями другого сечения - даже близкие значения (например, 30 или 40 мм2) не подходят.
• Не рассчитана на динамические нагрузки - не следует применять там, где есть вибрации или частые изгибы кабеля после монтажа.
• Максимальная механическая нагрузка - 2500 Н - превышение может вызвать деформацию или разрыв соединения.

Примеры использования

• Подключение кабелей к шинам в распределительных щитах на открытом воздухе.
• Оконцевание фазных проводов на воздушных ЛЭП с использованием опорных изоляторов.
• Соединение кабелей с контактными группами автоматических выключателей в условиях повышенной влажности (например, на насосных станциях).
• Применение в промышленных конвейерах, работающих в холодных цехах или на улице.

Практические советы

• Перед обжимом проверьте соответствие сечения кабеля - использование наконечника НИМ 35 (CPTAU 35) для 25 мм2 или 50 мм2 приведёт к плохому контакту или разрушению.
• Используйте гидравлический или механический пресс с правильно подобранной матрицей - ручные клещи часто дают неравномерный обжим.
• После монтажа осмотрите место обжима: он должен быть плотным, без трещин, с равномерным сдавливанием по всей длине.
• Для контроля качества можно провести тест на удерживающую способность - приложите усилие до 2500 Н (эквивалент 250 кг) - соединение не должно сдвигаться.
• Храните наконечники в сухом месте - хотя они герметичны, длительное воздействие влаги на неустановленные элементы может повлиять на качество полимерной изоляции.
