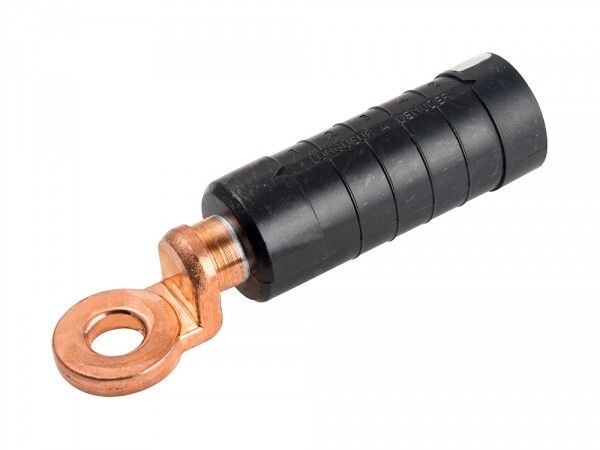

Герметичный изолированный алюмомедный наконечник CPTAU 35 EKF PROxima | cptau35

Герметичный изолированный алюмомедный наконечник CPTAU 35 от EKF предназначен для надёжного и защищённого соединения кабеля СИП с оборудованием, особенно в условиях открытой установки. Артикул CPTAU35 сочетает в себе защиту от внешних факторов и совместимость с алюминиевыми и медными жилами, что делает его решением для энергообъектов, работающих на открытом воздухе.

Назначение и область применения

Наконечник CPTAU35 используется для соединения самонесущих изолированных проводов (СИП) с силовым оборудованием - например, автоматическими выключателями, рубильниками, шинами. Подходит для алюминиевых и медных шин. Применяется в воздушных линиях электропередачи, на столбах, в распределительных щитах на открытом воздухе, где важна защита от влаги, пыли и перепадов температур.

Технические характеристики

• Номинальное сечение кабеля: 35 мм2
• Диаметр монтажного отверстия: 13 мм
• Материал контакта: алюмомедь (комбинированная токоведущая часть)
• Тип изоляции: герметичная, с внутренней заполненной контактной смазкой
• Способ монтажа: опрессовка пресс-клещами
• Форма поперечного сечения: круглая
• Количество отверстий: одно
• Рабочая температура: от –60 C до +50 C
• Цвет изоляции: черный
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Наконечник CPTAU35 совместим с кабелями СИП и одножильными проводами сечением 35 мм2 из алюминия или меди. Для монтажа требуется специальный пресс-клещ с матрицей, соответствующей размеру наконечника. Перед опрессовкой необходимо удалить изоляцию с конца провода на длину, равную глубине гильзы наконечника. После опрессовки проверьте прочность соединения - деформация должна быть равномерной, без трещин и зазоров. Цвет черной изоляции указывает на сечение 35 мм2 - это позволяет быстро отличить его от других моделей в одной серии.

Безопасность и стандарты

Наконечник CPTAU35 соответствует требованиям к герметизации и долговечности для наружных сетей. Его конструкция обеспечивает безопасную работу в условиях повышенной влажности, солнечного излучения и агрессивной среды. Герметичная изоляция предотвращает окисление контактов, снижает риск возгорания и повышает надёжность соединений. Серия PROxima от EKF прошла испытания на соответствие отраслевым нормам для оборудования ЛЭП.

Преимущества

• Заполнение внутреннего пространства контактной смазкой исключает окисление металла и снижает переходное сопротивление
• Устойчивость к УФ-излучению и экстремальным температурам - подходит для постоянной эксплуатации на открытом воздухе
• Защита IP67 гарантирует работоспособность даже после попадания воды или длительного воздействия пыли
• Комбинированный материал (алюмомедь) обеспечивает совместимость с алюминиевыми и медными жилами без переходных элементов
• Чёрный цвет изоляции стандартизирован для сечения 35 мм2 - упрощает визуальную идентификацию при обслуживании

Ограничения применения

• Не применяется для многожильных проводов сечением менее 35 мм2 - возможен некачественный контакт
• Не рекомендован для использования в местах с постоянным механическим воздействием или вибрацией без дополнительной фиксации
• Температурный диапазон ограничен: выше +50 C возможна потеря эластичности изоляции; ниже –60 C - хрупкость материала
• Не предназначен для монтажа в замкнутых помещениях с агрессивными химическими парами - хотя герметичен, он не рассчитан на кислотные или щелочные среды

Примеры использования

• Подключение СИП к входному автомату в распределительном щите на столбе
• Соединение алюминиевой шины с медным кабелем в подстанции
• Присоединение кабеля к заземляющему контуру на открытом участке
• Монтаж в системах освещения на улице, где есть риск намокания и перепадов температур

Практические советы

• Перед монтажом всегда проверяйте, чтобы сечение провода точно соответствовало 35 мм2 - меньшее сечение приведёт к плохому контакту, большее - к невозможности вставить провод
• Используйте пресс-клещи с матрицей, указанной производителем для CPTAU35 - неправильная форма опрессовки нарушит герметичность
• После монтажа проверяйте плотность соединения: если видны следы смазки на поверхности - это нормально, значит, герметизация сохранена
• При работе в холодную погоду (ниже –30 C) нагрейте наконечник перед установкой - это повысит пластичность изоляции и снизит риск её повреждения
• Храните наконечники в сухом месте, избегая прямого солнечного света - даже устойчивые материалы со временем теряют свойства при постоянном УФ-воздействии
