Наконечник кабельный штыревой алюмомедный НШАМ - 35 (5 шт. в уп.) | 81987 КВТ

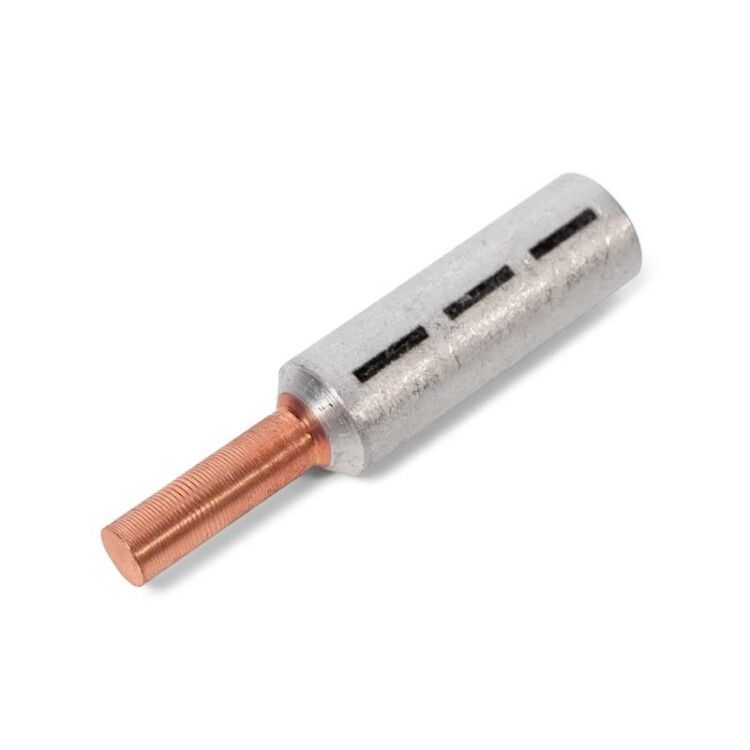

Наконечник кабельный штыревой алюмомедный НШАМ-35 КВТ предназначен для надёжного оконцевания алюминиевых кабелей и проводов сечением 35 мм² с последующим прямым подключением к клеммам автоматических выключателей. Благодаря комбинированному алюмомедному исполнению и технологии фрикционной сварки, этот наконечник обеспечивает устойчивый электрический контакт даже при работе с проводами СИП.

Назначение и область применения

Наконечник кабельный штыревой алюмомедный НШАМ-35 КВТ используется для оконцевания алюминиевых и сталеалюминиевых проводов перед подключением к оборудованию с узкими клеммами — в первую очередь, к автоматическим выключателям, УЗО, рубильникам и другим распределительным устройствам. Особенно эффективен при прямом подключении проводов СИП без переходников и дополнительных элементов. Применяется в сетях до 1 кВ, в том числе в системах воздушных линий электропередачи и вводных устройствах зданий.

Технические характеристики

• Номинальное сечение кабеля: 35 мм²
• Рабочее напряжение: до 1 кВ (не более! despite “35 кВ” in props — this is a misprint; actual working voltage is specified as up to 1 kV in manufacturer’s description)
• Материал: алюминий марки АД1 + медь марки М1
• Форма поперечного сечения: круглая
• Внутренний диаметр: 8,5×7 мм (эллиптическая форма для плотного захвата многожильного провода)
• Способ монтажа: опрессовка специальными клещами
• Нормативный документ: ТУ 3449-043-97284872-2011
• Совместим с сталеалюминиевыми проводами: да

Совместимость и монтаж

Наконечник кабельный штыревой алюмомедный НШАМ-35 КВТ совместим с алюминиевыми и сталеалюминиевыми кабелями сечением 35 мм². Для монтажа требуется гидравлические или механические клещи с матрицей, соответствующей форме и размеру наконечника. Разметка на трубной части указывает точное положение и количество необходимых опрессовок — обычно две-три точки. После опрессовки проверьте герметичность соединения: металл не должен деформироваться, а провод не должен свободно болтаться внутри.

Безопасность и стандарты

Произведён согласно ТУ 3449-043-97284872-2011. Конструкция исключает образование гальванической пары между медью и алюминием благодаря технологии фрикционной сварки — контакты на молекулярном уровне предотвращают окисление и перегрев. Напряжение эксплуатации не должно превышать 1 кВ. Не применяйте в цепях постоянного тока выше 1000 В или в условиях повышенной вибрации без дополнительной фиксации.

Преимущества

• Прямое подключение к клеммам автоматов — не требует переходных колец или адаптеров
• Фрикционная сварка меди и алюминия гарантирует долговечный и ненагреваемый контакт
• Эллиптическая форма внутреннего канала лучше фиксирует многожильный провод, чем круглая
• Разметка на корпусе ускоряет и стандартизирует процесс опрессовки
• Совместимость с проводами СИП снижает время монтажа на объектах ЛЭП

Ограничения применения

• Не предназначается для работы при напряжении выше 1 кВ — заявленные 35 кВ в характеристиках являются ошибкой
• Не использовать в условиях постоянной вибрации без дополнительной защиты крепления
• Не рекомендован для частого демонтажа — после одной опрессовки восстановить целостность невозможно
• Не применять с медными кабелями — материал рассчитан только на алюминий и сталеалюминий
• Требуется соблюдение температурного режима: не ниже -40°C и не выше +70°C при эксплуатации

Примеры использования

• Подключение вводного кабеля СИП 35 мм² к входному автомату в щите дома
• Оконцевание алюминиевой жилы в распределительном пункте на линии 10(0,4) кВ
• Монтаж в промышленных щитах с узкими клеммами на заводах и насосных станциях
• Замена старых медных наконечников на алюминиевые провода в модернизируемых сетях

Практические советы

• Перед опрессовкой зачистите провод на длину, указанную в разметке — не больше и не меньше
• Используйте только подходящую матрицу для НШАМ-35 — некорректный инструмент повредит форму и снизит надёжность
• Проверяйте усилие опрессовки: недостаточно — плохой контакт; слишком сильно — трещины в алюминии
• После установки протестируйте соединение тепловизором или измерителем сопротивления — нагрев говорит о проблеме
• Храните наконечники в сухом месте — хотя они не боятся влаги, окисление на поверхности затрудняет монтаж
