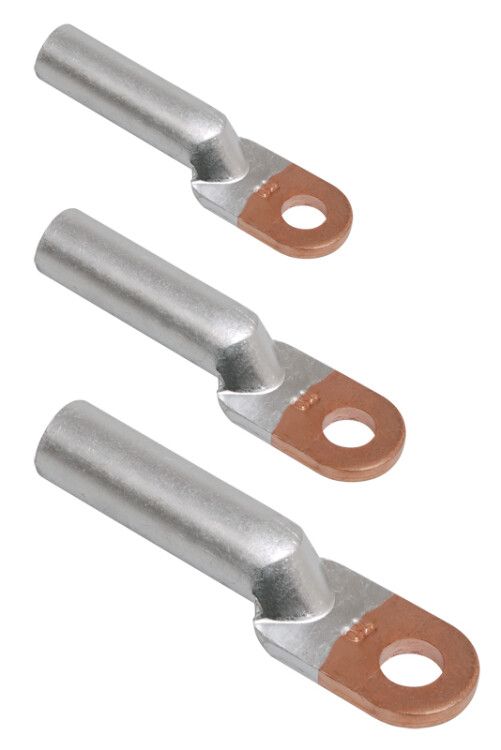

Наконечник кабельный медно-алюминиевый DTL-35 35 мм² IEK UNP31-035-08-10

Наконечник медно-алюминиевый DTL-35 сварной от IEK предназначен для надёжного соединения алюминиевых проводников с медными элементами - шинами, кабелями и проводами - без образования гальванической пары. Артикул unp31-035-08-10 обеспечивает безопасную передачу тока на сечении 35 мм2, что делает его подходящим решением для силовых цепей в промышленном оборудовании.

Назначение и область применения

Наконечник медно-алюминиевый DTL-35 сварной используется там, где необходимо соединить алюминиевый провод с медной шиной или кабелем. Прямое соединение этих металлов вызывает электрохимическую коррозию - так называемый гальванический эффект. Этот наконечник устраняет проблему за счёт комбинированной конструкции из двух материалов, предотвращая разрушение контакта и снижение проводимости.

Подходит для установки в распределительных щитах, на трансформаторах, в системах заземления, на станках и конвейерах с высокими токовыми нагрузками.

Технические характеристики

• Поперечное сечение: 35 мм2 - рассчитан на токовые нагрузки, соответствующие этому значению;
• Материал: алюминий с медной вставкой - алюминиевая часть для присоединения к алюминиевому проводу, медная - для подключения к медной шине;
• Форма поперечного сечения: многопроволочная круглая / секторная жила - совместим с гибкими и многожильными проводами;
• Способ монтажа: опрессовка - требует специальных клещей, не допускает пайки или болтового крепления;
• Наружный диаметр: 14 мм - важен для выбора изоляционных трубок или термоусадки;
• Внутренний диаметр: 10,5 мм - соответствует внешнему диаметру алюминиевого провода сечением 35 мм2;
• Цвет: серый - визуально отличается от однородных медных или алюминиевых наконечников, упрощает идентификацию;
• Срок службы: 5 лет - указан производителем при соблюдении условий эксплуатации; реальный срок зависит от среды и нагрузки.

Совместимость и монтаж

Наконечник медно-алюминиевый DTL-35 сварной совместим только с алюминиевыми многопроволочными проводами сечением 35 мм2. Для монтажа требуется hydraulic or mechanical press with appropriate dies - обычные кусачки или плоскогубцы недостаточно. Нельзя использовать этот наконечник для однопроволочных жил или сечений больше/меньше 35 мм2 - это приведёт к плохому контакту и перегреву.

Перед опрессовкой зачистите провод до нужной длины, чтобы он полностью вошёл внутрь. После опрессовки проверьте прочность соединения - слабый контакт увеличивает сопротивление и риск нагрева.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 61238-1 и другими нормами для соединителей силовых цепей. Сертифицирован для работы в условиях промышленного оборудования. Не предназначен для использования в взрывоопасных зонах без дополнительной защиты.

Преимущества

• Устраняет гальваническую коррозию между алюминием и медью - продлевает жизнь соединения;
• Высокая механическая прочность после опрессовки - не ослабевает при вибрациях;
• Стандартный размер - легко найти комплектующие и инструменты для монтажа;
• Серый цвет позволяет быстро отличить его от других типов наконечников на панели.

Ограничения применения

• Не применяется для однопроволочных (монолитных) алюминиевых проводов - возможна трещина в жиле;
• Запрещена пайка - материал не рассчитан на температуру припоя;
• Не рекомендован для постоянного погружения в воду или агрессивные химические среды - хотя имеет хорошую защиту от влаги, не является герметичным;
• Срок службы 5 лет - при повышенных температурах (>+70C) или частых перегрузках срок может сократиться.

Примеры использования

• Присоединение алюминиевой шины к медному выводу автоматического выключателя в щите управления;
• Соединение алюминиевого кабеля с медной шиной заземления в подстанции;
• Подключение алюминиевого провода к медной клемме двигателя в промышленном конвейере;
• Ремонт старой системы питания, где сохранились алюминиевые провода, а новое оборудование имеет медные входы.

Практические советы

• Выбирайте опрессовочные клещи с матрицей, точно соответствующей размеру этого наконечника - неверный инструмент повредит металл;
• Проверяйте посадочный диаметр 10,5 мм - если провод слишком толстый, не пытайтесь насильно запихнуть его - используйте другой наконечник;
• После монтажа протестируйте соединение тепловизором или инфракрасным термометром - перегрев указывает на плохой контакт;
• Для долговечности покройте место соединения антикоррозийной смазкой типа КС-19 или аналогом - особенно в сырых помещениях;
• Arтикул unp31-035-08-10 и название “Наконечник медно-алюминиевый DTL-35 сварной” всегда указывайте при заказе - другие модели с похожим сечением могут иметь другую форму или материал.
