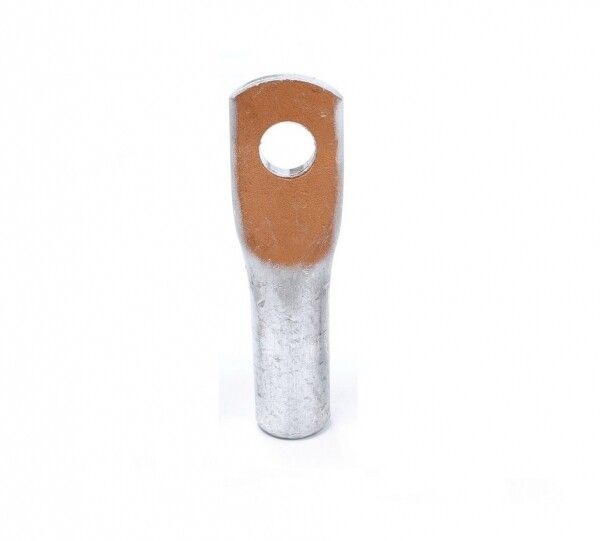

Наконечник алюмомедный ТАМ 35-10-8 EKF PROxima | tam-35-10-8

Наконечник алюмомедный ТАМ 35-10-8 от EKF PROxima предназначен для оконцевания алюминиевых жил кабелей и проводов с последующей опрессовкой. Благодаря медному напылению контакта обеспечивается надёжное соединение с медными шинами и зажимами, а высокая прочность и устойчивость к коррозии делают этот наконечник подходящим для работы в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Наконечник алюмомедный ТАМ 35-10-8 используется для оконцевания алюминиевых и сталеалюминиевых проводов с номинальным сечением 35 мм2. Применяется там, где требуется переход от алюминиевой жилы к медному оборудованию - например, при подключении к автоматическим выключателям, шинным системам, трансформаторам или распределительным щитам. Подходит для силовых цепей до 35 кВ.

Технические характеристики

• Номинальное сечение: 35 мм2
• Внутренний диаметр: 10,5 мм - соответствует диаметру алюминиевой жилы
• Наружный диаметр: 14 мм - для выбора правильного матричного инструмента при опрессовке
• Материал: алюминиевая основа с медным напылением контактной поверхности
• Форма поперечного сечения: круглая
• Способ монтажа: опрессовка специальным клещами
• Количество монтажных отверстий: одно
• Номинальное напряжение: 35 кВ
• Цвет: бронзово-серый (медное напыление + алюминиевая основа)
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Наконечник алюмомедный ТАМ 35-10-8 совместим с алюминиевыми и сталеалюминиевыми проводами. Для монтажа необходимы клещи для опрессовки с матрицей, рассчитанной на диаметр 14 мм и сечение 35 мм2. Убедитесь, что глубина запрессовки соответствует длине гильзы наконечника - недостаточная опрессовка снижает механическую прочность, избыточная - повреждает изоляцию.

Не используйте обычные плоскогубцы - они не обеспечивают равномерного давления и рискуют вызвать трещины в алюминиевой основе.

Безопасность и стандарты

Наконечник ТАМ 35-10-8 соответствует требованиям ГОСТ Р МЭК 61238-1-2019 для наконечников кабельных. Медное напыление предотвращает электрохимическую коррозию при контакте с медью, исключая образование оксидов, которые нарушают проводимость. Напыление выполнено методом газодинамической технологии - обеспечивает плотную адгезию без пористости.

Преимущества

• Медное напыление вместо цельномедной вставки - экономичнее, чем классические медно-алюминиевые наконечники, сохраняет хорошую проводимость
• Устойчивость к коррозии благодаря защищённой контактной поверхности - особенно важно во влажных помещениях и на открытых участках
• Совместимость с сталеалюминиевыми проводами - позволяет использовать один тип наконечника для широкого спектра кабелей
• Высокая механическая прочность после опрессовки - не деформируется при нагрузке
• Долгий срок службы - гарантия 5 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначена для многожильных алюминиевых проводов с малой плотностью - возможна потеря контакта при слабой опрессовке
• Не рекомендуется для частых перегрузок выше 35 кВ - превышение напряжения может вызвать пробой изоляции
• Запрещается использование без опрессовки - просто затягивание болтом не обеспечивает надёжного контакта
• Не подходит для алюминиевых жил сечением менее 25 мм2 или более 50 мм2 - требует точного соответствия сечению

Примеры использования

• Подключение алюминиевого кабеля АС 35 к шине медного распределительного щита
• Оконцевание сталеалюминиевого провода СА 35 перед установкой на ответвительную муфту
• Присоединение фазного провода к выводу автомата в воздушной ЛЭП
• Монтаж в подстанциях, трансформаторных будках, на эстакадах и других объектах с высокой влажностью

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция внутри увеличивает сопротивление
• Обязательно проверьте соответствие диаметра жилы (10,5 мм) и сечения (35 мм2) - не заменяйте другими аналогами без расчётов
• После опрессовки осмотрите место соединения: нет ли трещин, перекосов или выпирающих кромок - это признаки некачественной работы
• Для защиты от внешних воздействий можно дополнительно обработать место соединения термоусадочной трубкой
• Храните наконечники в сухом месте - даже с напылением длительное воздействие влаги может снизить долговечность
