Наконечник кабельный штыревой алюмомедный НШАМ - 50 (5 шт. в уп.) | 81988 КВТ

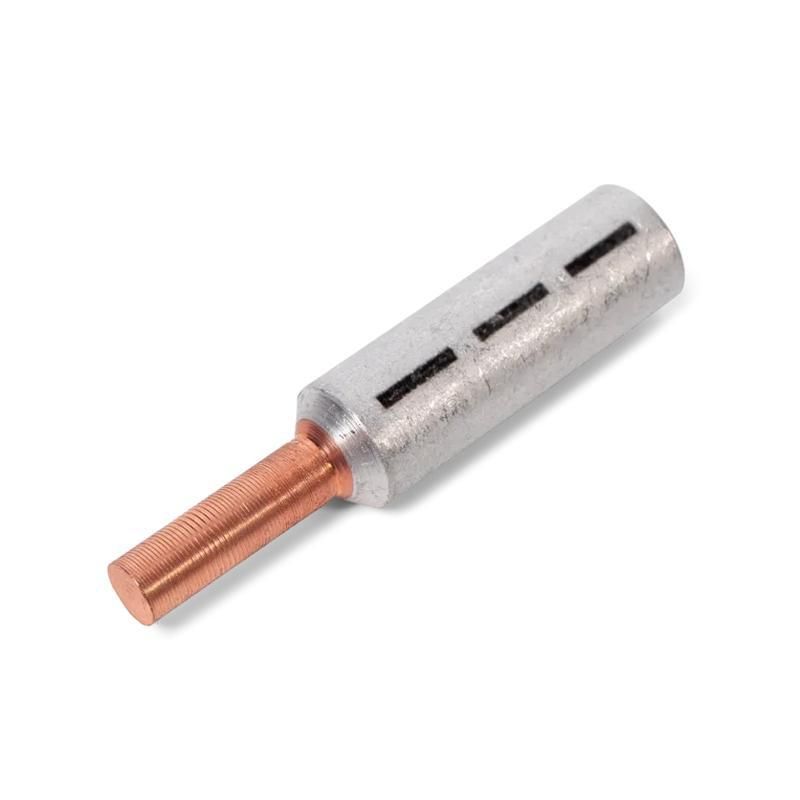

Наконечник кабельный штыревой алюмомедный НШАМ-50 КВТ предназначен для надёжного оконцевания алюминиевых кабелей и проводов сечением 50 мм2 с последующим прямым подключением к автоматическим выключателям и другим устройствам с узкими клеммами. Благодаря комбинированному алюмомедному исполнению и технологии фрикционной сварки, этот наконечник обеспечивает стабильный контакт даже при переходе между разными металлами.

Назначение и область применения

Наконечник кабельный штыревой алюмомедный НШАМ-50 КВТ используется для оконцевания алюминиевых и сталеалюминиевых проводов, в том числе СИП, перед подключением к клеммам автоматов, УЗО, рубильников и других аппаратов с узкими контактами. Применяется в распределительных щитах, на ЛЭП, при монтаже вводов в здания, где требуется прямое соединение без переходников. Подходит для систем до 1 кВ, несмотря на заявленную максимальную изоляцию 35 кВ - рабочее напряжение ограничено условиями эксплуатации контактов.

Технические характеристики

• Номинальное сечение: 50 мм2 - соответствует алюминиевым кабелям и проводам этого сечения
• Материал: алюминий марки АД1 (трубка) + медь марки М1 (штырь); соединение выполнено фрикционной сваркой
• Внутренний диаметр: 10×8 мм - форма эллипса позволяет плотно охватывать круглые жилы с допуском
• Способ монтажа: опрессовка специальными клещами; на трубке есть метки для правильного расположения пуансона
• Рабочее напряжение: до 1 кВ - несмотря на класс изоляции 35 кВ, применение ограничено контактной частью
• Стандарт: ТУ 3449-043-97284872-2011
• Совместим с сталеалюминиевыми проводами: да

Совместимость и монтаж

Наконечник кабельный штыревой алюмомедный НШАМ-50 КВТ совместим с любыми клеммами, рассчитанными на штыревой контакт диаметром до 10 мм. Для монтажа необходимы гидравлические или механические клещи с матрицей, подходящей под сечение 50 мм2. Разметка на трубке указывает точное положение двух-трёх опрессовок - важно соблюдать их количество и равномерность давления. Не используйте плоскогубцы или обычные клещи - это повредит контакт и вызовет перегрев.

Преимущества

• Фрикционная сварка алюминия и меди исключает электрохимическую коррозию на границе материалов
• Прямое подключение к автоматам без переходных колец или адаптеров - экономит место в щите
• Эллиптическая форма внутреннего канала лучше фиксирует многожильный провод, чем круглая
• Наличие разметки снижает риск ошибок при опрессовке, особенно для новичков
• Совместимость со СИП упрощает монтаж воздушных вводов - не требуются дополнительные элементы

Ограничения применения

• Не предназначается для работы выше 1 кВ - хотя изоляция рассчитана на 35 кВ, медный штырь и контактная площадка не имеют такой защиты
• Не подходит для многожильных медных проводов - только для алюминиевых и сталеалюминиевых
• Требует обязательной опрессовки - просто затягивание болтом недостаточно и опасно
• Не рекомендован для постоянного воздействия влажной среды без дополнительной герметизации

Примеры использования

• Подключение вводного СИП-4 50 мм2 к входному автомату в частном доме
• Оконцевание алюминиевой жилы 50 мм2 перед подключением к выходу УЗО в щите на этаже
• Монтаж ответвлений от ЛЭП 10 кВ к трансформаторным подстанциям с использованием алюминиевых проводов
• Замена старых медных наконечников на алюминиевые при модернизации системы питания

Практические советы

• Перед опрессовкой зачистите жилу на длину, указанную в разметке - не более и не менее
• Выбирайте клещи с матрицей, точно соответствующей сечению 50 мм2 - некорректный инструмент деформирует наконечник
• Проверьте после монтажа: штырь должен свободно входить в клемму, а опрессовка - иметь равномерную форму без трещин
• При работе с СИП - удалите внешнюю изоляцию осторожно, чтобы не повредить алюминиевую жилу
• Для долговечности в условиях повышенной влажности нанесите антикоррозийную смазку на контактную поверхность
