Наконечник алюмомедный OptiKit L-DTL-35-10 | 278171 КЭАЗ

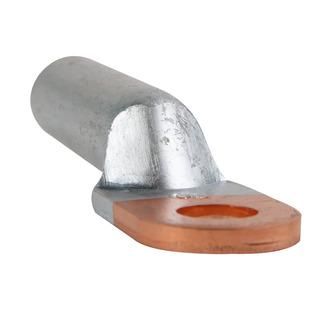

Наконечник алюмомедный L-DTL-35-10 КЭАЗ предназначен для надёжного соединения алюминиевых проводов с медными токоведущими частями через опрессовку. Применяется в силовых цепях до 10 кВ, особенно там, где требуется устойчивое соединение между разнородными металлами - например, на подстанциях, распределительных устройствах и вводах в здания.

Назначение и область применения

Наконечник алюмомедный L-DTL-35-10 КЭАЗ используется для оконцевания алюминиевых проводов и кабелей сечением от 16 до 300 мм2 перед подключением к медным шинам, контактам аппаратов или другим медным элементам. Предназначен для работы в сетях постоянного и переменного тока до 10 кВ. Особенно актуален там, где невозможно использовать однородные металлы - например, при переходе от алюминиевой воздушной линии к медной внутри помещения.

Технические характеристики

• Номинальное поперечное сечение: 35 мм2 - соответствует алюминиевому проводу указанного сечения;
• Диаметр отверстия: 10 мм - подходит для болтов или винтов M10;
• Материал: комбинированный - алюминиевая часть для контакта с алюминиевым проводом, медная - для подключения к медным шинам;
• Номинальное напряжение: 10 000 В - рассчитан на работу в высоковольтных установках до 10 кВ;
• Диапазон рабочих температур: от –40 C до +80 C - выдерживает экстремальные условия, включая холодные регионы и перегрев в закрытых щитах;
• Форма гильзы: короткая - компактная конструкция, удобна при ограниченном пространстве;
• Форма поперечного сечения: круглая - обеспечивает равномерную нагрузку при опрессовке;
• Покрытие: без покрытия - поверхность не имеет антикоррозийного слоя, требует защиты при внешней эксплуатации;
• Цвет: серый - визуально отличается от медных аналогов, что помогает при контроле сборки.

Совместимость и монтаж

Наконечник алюмомедный L-DTL-35-10 КЭАЗ совместим с алюминиевыми проводами сечением 16–300 мм2, но оптимально работает именно с 35 мм2. Для монтажа необходимо:

• Защитить провод от изоляции на длину, соответствующую глубине гильзы;
• Использовать специальный пресс с матрицей, подходящей под тип наконечника - рекомендованная матрица указана в документации КЭАЗ;
• Не допускать перекоса при опрессовке - это снижает механическую прочность и увеличивает сопротивление контакта;
• Убедиться, что болт M10 плотно затянут моментом, соответствующим нормам ГОСТ 9098 - обычно 15–20 Нм.

Безопасность и стандарты

Наконечник алюмомедный L-DTL-35-10 КЭAZ соответствует требованиям к соединениям в высоковольтных установках. Произведён в соответствии с технологическими стандартами КЭАЗ и прошёл испытания на термическую стойкость и механическую прочность. Соответствие стандартам IEC 61238-1 и ГОСТ Р МЭК 61238-1 подтверждается сертификатами завода.

Преимущества

• Исключает гальванопару между алюминием и медью - снижает риск окисления и нагрева в месте соединения;
• Высокая теплопроводность меди обеспечивает эффективный отвод тепла от точки контакта;
• Короткая форма гильзы экономит место в щитах и распределительных камерах;
• Стандартный диаметр отверстия 10 мм - совместим с большинством распространённых клемм и зажимов;
• Произведён на заводе КЭАЗ - известном производителе оборудования для энергообъектов России.

Ограничения применения

• Не предназначена для многожильных проводов с мягкими жилами - применяется только для цельных или малоэластичных алюминиевых проводников;
• Отсутствие защитного покрытия делает её уязвимой к коррозии при открытой эксплуатации - требуется герметизация или использование в закрытых щитах;
• Не следует применять в условиях повышенной влажности без дополнительной изоляции - риск образования оксидной плёнки на алюминии;
• Работает только с проводами сечением 16–300 мм2; использование с меньшим или большим сечением недопустимо - нарушает механическую и электрическую целостность.

Примеры использования

• Подключение алюминиевого кабеля АС 35 к медной шине в распределительном устройстве 6(10) кВ;
• Оконцевание фазного провода от воздушной ЛЭП 10 кВ перед входом в трансформаторную подстанцию;
• Соединение алюминиевого провода с медным выводом автоматического выключателя или рубильника;
• Монтаж в промышленных цехах, где используются старые алюминиевые сети и новые медные комплектующие.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - даже небольшое отклонение (например, 25 мм2 вместо 35 мм2) может вызвать перегрев;
• Обязательно используйте пресс с правильной матрицей - попытки затянуть вручную или обычными клещами приведут к плохому контакту;
• После опрессовки осмотрите место соединения: не должно быть трещин, перекосов или выпирающих жил;
• Для открытых участков - после установки наконечника алюмомедного L-DTL-35-10 КЭАЗ нанесите токопроводящую смазку и уплотните изолирующей лентой;
• При замене - сохраняйте оригинальный артикул 278171, чтобы гарантировать совместимость с другими изделиями серии OptiKit L/C.
