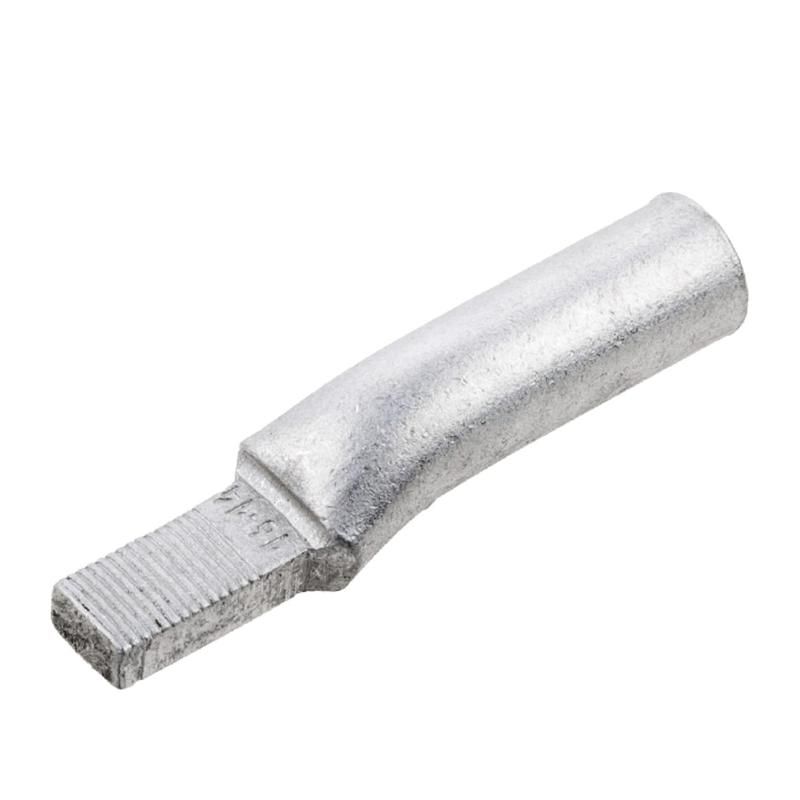

Наконечник штифтовой алюм. НША 35-20 TOKOV ELECTRIC TKE-NSA-35-20

Наконечник штифтовой алюминиевый НША 35-20 от TOKOV ELECTRIC предназначен для надёжного соединения сталеалюминиевых проводов с штыревыми контактами, например, в коммутационных аппаратах, распределительных щитах и силовых цепях. Алюминиевая конструкция обеспечивает совместимость с алюминиевыми жилами, а круглое сечение соответствует стандартным штифтам.

Назначение и область применения

Наконечник штифтовой алюминиевый НША 35-20 используется для оконцевания алюминиевых и сталеалюминиевых проводов сечением 35 мм2 перед подключением к штыревым клеммам. Применяется в электроустановках постоянного и переменного тока до 1000 В, особенно там, где требуется исключение хрупкости соединений - например, на подстанциях, в промышленном оборудовании, системах освещения и энергоснабжения.

Технические характеристики

• Материал: алюминий - легкий, хорошо проводит ток, устойчив к коррозии в нормальных условиях
• Номинальное сечение: 35 кв.мм - подходит для проводов с таким же сечением
• Форма поперечного сечения: круглая - совместима с большинством штифтовых контактов
• Совместим с сталеалюминиевым проводом - позволяет использовать без замены жилы
• Размеры соответствуют ГОСТ 7385-94 - гарантируют стандартизированную посадку

Совместимость и монтаж

Наконечник штифтовой алюминиевый НША 35-20 рассчитан на установку на провод сечением 35 мм2. Для монтажа используйте пресс-клещи с матрицей, подходящей под размер 35 мм2. Убедитесь, что диаметр штифта контакта соответствует внутреннему диаметру гильзы наконечника - типичный диапазон 10–12 мм. Не допускается использование с медными проводами - возможна гальваническая коррозия.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-94 «Наконечники штифтовые». Материал - высокочистый алюминий, не содержит свинца и других токсичных компонентов. Соответствует нормам безопасности для электромонтажа в помещениях с нормальной влажностью и температурой от –40C до +60C.

Преимущества

• Высокая электропроводность алюминия снижает потери при передаче тока
• Устойчивость к механическому износу благодаря плотной форме гильзы
• Не требует дополнительной изоляции - корпус полностью закрывает место соединения
• Легче медных аналогов - удобен при массовой установке

Ограничения применения

• Не применяется в средах с повышенной влажностью, агрессивными газами или солевым туманом - алюминий подвержен коррозии
• Запрещено применять с медными проводами - возникает гальваническая пара, вызывающая разрушение соединения
• Не рекомендован для частых перегрузок выше 35 кв.мм - риск перегрева и деформации
• Не предназначена для мобильных или вибрационных систем без дополнительной фиксации

Примеры использования

• Подключение сталеалюминиевого провода к автоматическому выключателю в распределительном щите
• Соединение фазного провода с штыревой клеммой контактора на конвейере
• Монтаж заземления в промышленной электростанции с использованием алюминиевой шины
• Обвязка силового кабеля в трансформаторной будке

Практические советы

• Перед монтажом зачистите жилу на длину, равную глубине гильзы - не более 20 мм
• Используйте только пресс-клещи с правильной матрицей; недостаточно сдавливание снижает надёжность
• Проверьте соответствие диаметра штифта и внутреннего отверстия наконечника - не допускайте люфта
• После монтажа проверьте прочность соединения лёгким рывком - если провод выскальзывает, замените наконечник
• Храните в сухом месте - даже алюминий может окисляться при длительном воздействии влаги
