Кабель ААБл-10 3х50

ААБл-10 3х50 - кабель силовой с 3 алюминиевыми жилами, сечением 50 миллиметров квадратных, в бумажной пропитанной изоляции, оболочке из алюминия и броне из стальных лент.

Расшифровка маркировки ААБл-10 3х50

А - жила из алюминия.
А - Алюминиевая оболочка.
Б - броня из двух стальных лент.
л - лавсановая лента в составе подушки.
10 - кабель рассчитан на напряжение 10000 Вольт.
3 - количество жил.
50 - сечение жил в квадратных миллиметрах.
ож, ок - монолитное исполнение жилы.
мж, мк, мс - многопроволочное исполнение жилы.

Технические характеристики кабеля ААБл-10 3х50

Относительная влажность воздуха при эксплуатации кабеля ААБл-10 3х50 не должна превышать 98%.
Рабочая температура жилы - 60 градусов.
Максимальная температура жилы в режиме перегрузки - 80 градусов.
Номинальное переменное напряжение - 10000 Вольт.
Номинальное постоянное напряжение 25000 Вольт.
Минимальная температура при монтаже - 0 градусов.

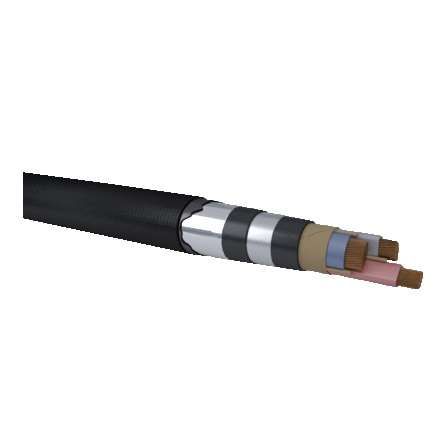

Конструкция кабеля ААБл-10 3х50

1) Жила - алюминиевая, однопроволочная или многопроволочная.
2) Изоляция - бумажная, пропитанная вязким изоляционным составом.
3) Заполнение - из бумажных жгутов.
4) Экран - из электропроводящей бумаги.
5) Оболочка - из алюминия.
6) Подушка - из битума, лавсановой пленки и крепированной бумаги.
7) Броня - из стальных лент.
8) Наружный покров - из волокнистой пряжи и покрытие предохраняющее кабель от слипания.

Применение кабеля ААБл-10 3х50

Кабель силовой алюминиевый ААБл-10 3х50 предназначен для передачи электрического тока напряжением до 10000 Вольт с частотой 50 Герц.
Прокладывают кабель ААБл-10 3х50 в траншеях с низкой и средней коррозионной активностью с отсутствием блуждающих токов.
