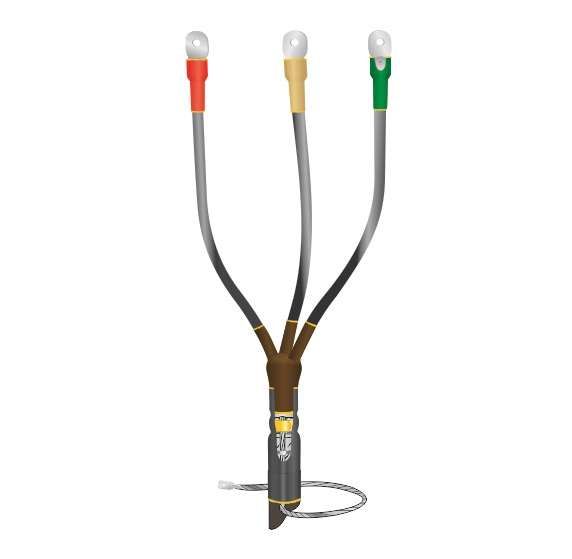

Муфта кабельная концевая внутр. установки 1кВ КВТп 3х(35-50мм) без наконечн. Нева-Транс Комплект 22020002 Нева Транс

Муфта кабельная концевая 1 кВ КВТп 3х(35-50 мм) без наконечников - это термоусаживаемая муфта для герметичного оконцевания трёхжильных силовых кабелей сечением 35–50 мм2 и напряжением до 1 кВ. Разработана компанией Нева-Транс Комплект, артикул 22020002, подходит для внутренней установки в помещениях с любым уровнем влажности.

Назначение и область применения

Муфта кабельная концевая 1 кВ КВТп 3х(35-50 мм) без наконечников используется для завершения трёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Применяется там, где требуется надёжная изоляция и механическая защита конца кабеля - например, перед подключением к оборудованию, распределительному щиту или трансформатору. Подходит для монтажа внутри зданий: производственных цехов, подвалов, кабельных этажей, трансформаторных подстанций.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 3
• Тип исполнения: термоусадочный
• Способ монтажа: термоусадка с использованием газовой горелки или фена
• Защитный покров: наличие броневой оболочки (муфта учитывает бронированные кабели)
• Материал: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная концевая 1 кВ КВТп 3х(35-50 мм) без наконечников совместима с кабелями типа АСБ, ААБл, ВВГ, NYM и аналогичными, имеющими бумажную или полиэтиленовую изоляцию. Для монтажа необходимо выполнить разделку кабеля по технологии, указанной в инструкции производителя. Все элементы муфты (термоусадочные трубки, колпачки, пружины) поставляются в одном комплекте. После сборки на кабеле нагревают муфту равномерно, пока полимер не сожмётся и не образует плотное соединение. Особое внимание - месту перехода от брони к муфте: при наличии брони требуется правильное закрепление заземления через пружину и терку (для бумажной изоляции) или пайку (для бронелент).

Безопасность и стандарты

Муфта прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Полимерный материал не содержит токсичных веществ, не выделяет опасных паров при термоусадке, что обеспечивает экологическую безопасность при работе в замкнутых пространствах.

Преимущества

• Высокая степень защиты от влаги и пыли благодаря плотному термоусадочному слою
• Не требует внешнего корпуса - компактная форма снижает нагрузку на кабельную трассу
• Поддерживает работу в широком температурном диапазоне - от Arctic-условий до летней жары
• Заземление выполняется без сварки (при бумажной изоляции) за счёт пружины постоянного давления
• Универсальная - один тип муфты подходит как для бронированных, так и для небронированных кабелей

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от УФ-излучения и осадков
• Не применяется для кабелей с напряжением выше 1 кВ
• Не подходит для кабелей с сечением менее 35 мм2 или более 50 мм2 - возможен риск перегрева или недостаточного контакта
• Требует наличия оборудования для термоусадки - обычный бытовой фен не обеспечит нужную температуру
• Не содержит наконечники - их необходимо приобрести отдельно, если требуется подключение к шинам или болтовым контактам

Примеры использования

• Оконцевание кабеля АСБ 3×50 перед подключением к трансформатору в подземной кабельной камере
• Завершение кабеля ВВГ 3×35 в распределительном щите производственного цеха
• Монтаж на конце кабеля, идущего от подстанции к насосной станции в холодном регионе
• Работа с бронированным кабелем в условиях повышенной влажности - например, в канализационных колодцах

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допуск +-5 мм2, но лучше использовать кабель точно в диапазоне 35–50 мм2
• Обязательно используйте профессиональную горелку с контролируемым пламенем; избегайте открытого огня прямо на полимере
• При работе с кабелем с бумажной изоляцией обязательно подсоедините заземление через пружину и терку - это обязательное условие безопасности
• Если кабель имеет броню, подготовьте место её зачистки заранее - металл должен быть свободным от ржавчины и масла
• Храните муфту в сухом месте при температуре от –10 до +30 C - длительное воздействие холода ниже –40 C может сделать полимер хрупким
• Артикул 22020002 - единственный вариант этой модели от Нева-Транс Комплект; другие номера могут быть несовместимы
