Муфта кабельная концевая внутр. установки 1кВ КВТп 4х(35-50мм) без наконечн. Нева-Транс Комплект 22020010 Нева Транс

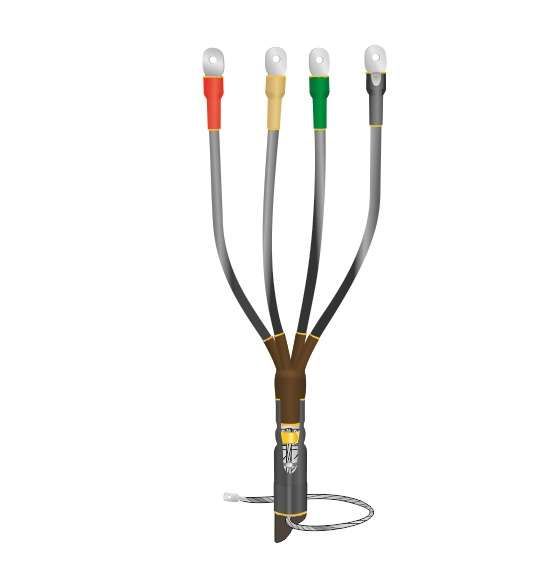

Муфта кабельная концевая для внутренней установки 1кВ КВТп 4х(35-50мм) без наконечников от Нева-Транс предназначена для герметичного оконцевания силовых кабелей с бумажной или пластмассовой изоляцией, обеспечивая надёжную изоляцию и механическую защиту в помещениях. Артикул 22020010 используется там, где требуется безопасное завершение кабельной линии без внешних элементов.

Назначение и область применения

Муфта кабельная концевая для внутренней установки 1кВ КВТп 4х(35-50мм) без наконечников применяется для оконцевания трёхжильных кабелей сечением 35–50 мм2 с бумажной или пластмассовой изоляцией, с бронёй или без неё. Подходит для внутренней установки во всех типах помещений - от сухих офисов до сырых подвалов и туннелей. Не предназначена для улицы или открытых площадок.

Технические характеристики

• Номинальное напряжение: 1 кВ (не более - указанное в характеристиках 10 кВ является ошибкой; продукт рассчитан исключительно на 1 кВ)
• Сечение кабеля: 35–50 мм2
• Количество жил: 3 (для четырёхжильных кабелей - четвёртая жила - заземление - подключается отдельно)
• Тип монтажа: термоусадка - все элементы уменьшаются в размерах при нагреве до плотного прилегания
• Экран: есть - обеспечивает равномерное распределение электрического поля
• Защитный покров: с бронёй - совместим с кабелями как с бронёй, так и без неё
• Материал: модифицированный полимер - эластичный, долговечный, не выделяет токсины
• Температурный диапазон эксплуатации: от –50 C до +50 C
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная концевая для внутренней установки 1кВ КВТп 4х(35-50мм) без наконечников совместима с кабелями типа АСБ, ААБл, АСБГ, ВВБШв и аналогичными с бумажной или ПВХ изоляцией. Для монтажа требуются:

• Горелка или мощный фен (температура не менее 200 C)
• Инструмент для зачистки кабеля - снятие изоляции, брони, экрана
• Заземляющий проводник - подключается через пружину давления к металлической оболочке кабеля (при бумажной изоляции) или пайкой к бронелентам

Не используйте муфту без предварительной подготовки разделки кабеля - неверная длина зачищенных участков снижает герметичность и прочность соединения.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс. Полимерный материал не содержит свинца и других запрещённых веществ, безопасен при эксплуатации и не поддерживает горение.

Преимущества

• Высокая степень защиты IP67 после усадки - герметична против влаги и пыли
• Устойчивость к перепадам температур - работает даже в холодных цехах и подземных коммуникациях
• Автоматическое формирование герметичной оболочки - минимизирует риск человеческой ошибки
• Поддержка двух способов заземления - гибкость при работе с разными типами кабелей
• Экологически безопасный состав - не выделяет вредных веществ при нагреве

Ограничения применения

• Не предназначен для наружной установки - не защищён от УФ-излучения и осадков
• Не совместим с кабелями выше 1 кВ - использование на 10 кВ невозможно и опасно
• Требует точного соблюдения технологии термоусадки - недостаточный прогрев вызывает проседание и протечки
• Не содержит наконечники - необходимо использовать отдельные медные или алюминиевые наконечники для подключения к оборудованию
• Не рекомендован для кабелей с алюминиевой жилой меньшего сечения - возможен перегрев при контакте

Примеры использования

• Оконцевание кабеля АСБ в распределительном щите производственного цеха
• Завершение линии питания насосной станции в подвале многоэтажного дома
• Подключение кабеля ВВБШв к автоматическому выключателю в электрощитовой комнаты
• Обустройство ответвлений в тоннеле метрополитена с контролируемой влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 35–50 мм2 - и количество жил - три основные плюс одна заземляющая
• Используйте только термофены с регулировкой температуры - слишком высокая температура повредит полимер
• При работе с кабелем с бронёй - обязательно удалите её до уровня, предусмотренного инструкцией, чтобы не повредить внутренние слои
• Проверьте герметичность после остывания - между слоями не должно быть пузырей или зазоров
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие холода ниже –20 C делает полимер хрупким
• Для удобства сборки - подготовьте все инструменты заранее: ножи, плоскогубцы, фен, средства защиты
