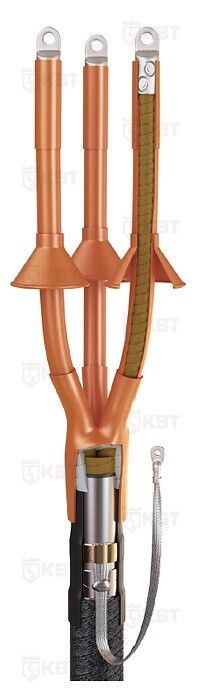

Муфта кабельная концевая 10кВ 3КВТп-10-25/50 КВТ 50348

Муфта кабельная концевая 3КВТп-10-25/50 без болтовых наконечников - это термоусаживаемая концевая муфта от производителя КВТ, предназначенная для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для внутренней установки, обеспечивает герметичность, заземление брони и совместима с основными типами силовых кабелей. Артикул 50348.

Назначение и область применения

Муфта кабельная концевая 3КВТп-10-25/50 без болтовых наконечников используется для завершения кабельных линий - то есть для создания безопасного и герметичного окончания кабеля перед подключением к оборудованию, распределительному устройству или трансформатору. Применяется внутри помещений, где нет воздействия прямых осадков и УФ-лучей. Подходит для кабелей с бумажной изоляцией, с броней или без неё, с алюминиевой или свинцовой оболочкой.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение кабеля: 25–50 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев пропановой горелкой
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Материал изоляции кабеля: пропитанная бумажная
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Галогены: отсутствуют (HF = Halogen Free)

Совместимость и монтаж

Муфта 3КВТп-10-25/50 без болтовых наконечников предназначена для работы с кабелями следующих типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Она не включает болтовые наконечники - их нужно приобрести отдельно, если требуется подключение через болт. Для монтажа используются:

• Пропановая горелка ПГ (КВТ)
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ)

Элементы муфты: перчатка, жильные трубки, концевые манжеты - изготовлены из трекингостойкого материала красного цвета. После нагрева они плотно обжимают кабель, образуя единый изолирующий контур. Внутренняя поверхность всех элементов покрыта термоплавким клеем - он активируется при нагреве и гарантирует полную герметичность. Для герметизации корня разделки применяется маслостойкий герметик, который также выравнивает электрическое поле.

Заземление брони

Муфта 3КВТп-10-25/50 без болтовых наконечников предусматривает заземление металлической оболочки кабеля. Комплект включает пружину постоянного давления - она фиксирует заземляющий провод к оболочке без пайки. Это снижает риск повреждения бумажной изоляции под алюминиевой оболочкой. На стальной броне заземление выполняется пайкой. Если кабель имеет броню из стальных или алюминиевых проволок, потребуется дополнительный «Комплект заземления КМПБ» - он продается отдельно и должен соответствовать выбранной муфте.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Произведено по ТУ 3599-006-97284872-2006
• Материалы не содержат галогенов - при возгорании не выделяют токсичных газов
• Термопластик негорючий - не распространяет пламя
• Устойчивость к УФ-излучению - защищает материал при хранении на свету

Преимущества

• Высокая степень герметичности благодаря термоплавкому клею и герметику
• Удобство монтажа: все элементы собраны в одном комплекте, не требуют сборки
• Надежное заземление с использованием пружины - минимизация рисков при работе с алюминиевой оболочкой
• Поддержка двух типов наконечников: можно использовать как опрессовываемые, так и болтовые
• Устойчивость к экстремальным температурам - работает даже в холодных помещениях

Ограничения применения

• Не предназначена для наружной установки - хотя материалы устойчивы к УФ, сама муфта рассчитана на использование внутри помещений
• Не подходит для кабелей с полиэтиленовой или XLPE изоляцией - только для бумажной маслопропитанной
• Требует наличия пропановой горелки и навыков термоусадки - нельзя монтировать без оборудования
• Не содержит болтовых наконечников - их нужно докупать отдельно
• На кабелях с проволочной броней обязательна установка допкомплекта КМПБ

Примеры использования

Муфта 3КВТп-10-25/50 без болтовых наконечников применяется в:

• Энергообъектах - оконцовка кабелей перед входом в трансформаторные подстанции
• Промышленных цехах - завершение питания насосов, вентиляторов, конвейеров
• Жилищном хозяйстве - подключение кабелей к щитовым комнатам в многоквартирных домах
• Теплоэнергетике - оконцевание кабелей в котельных и тепловых пунктах

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (25–50 мм2) - не используйте для меньших или больших значений
• При работе с алюминиевой оболочкой всегда используйте пружину заземления - пайка может повредить изоляцию
• Для кабелей с проволочной бронью закажите «Комплект заземления КМПБ» заранее - он не входит в базовую комплектацию
• Выбирайте болтовые наконечники подходящего типа и размера - муфта совместима с обоими видами, но сами наконечники не входят в комплект
• Не перегревайте элементы - равномерный прогрев предотвращает деформацию и сохраняет механическую прочность
• Храните муфту в сухом месте, избегайте длительного пребывания на солнце - хоть материал и устойчив к УФ, лучше соблюдать условия хранения
