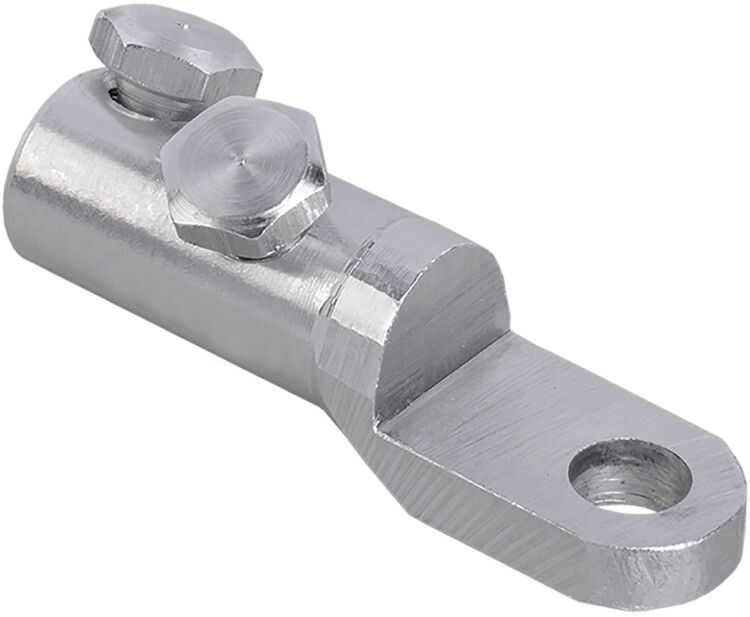

Наконечник болтовой НА 35-50 10кВ | UNA-50-25-50-10KV-S IEK

Наконечник болтовой НА 35-50 10кВ от IEK предназначен для надёжного соединения алюминиевых или медных многожильных проводов с шинами, клеммами и зажимами на напряжение до 10 кВ. Артикул una-50-25-50-10kv-s соответствует стандартному исполнению для сечений 35–50 мм2 и двухболтовому креплению.

Назначение и область применения

Наконечник болтовой НА 35-50 10кВ используется для оконцевания зачищенных от изоляции жил проводов перед присоединением к контактным элементам высоковольтных устройств. Применяется в распределительных устройствах, трансформаторных подстанциях, силовых щитах и других объектах энергосистемы, где требуется прочное и долговечное соединение. Подходит для работы с алюминиевыми и медными проводами.

Технические характеристики

• Рабочее напряжение: 10 000 В (10 кВ)
• Поперечное сечение провода: 35–50 мм2
• Диаметр отверстия под болт: 13 мм
• Количество болтов для крепления: 2
• Материал: дюралюминиевые сплавы В95 и Д16Т1
• Форма жилы: многопроволочная круглая / секторная
• Способ монтажа: затяжка болтами
• Наличие срывной головки: да (для контроля момента затяжки)
• Цвет: серый
• Защитное покрытие: отсутствует
• Срок службы: 30 лет
• Климатическое исполнение: УХЛ3 (ГОСТ 15150-69) - умеренный и холодный климат, с возможностью эксплуатации под открытым небом

Совместимость и монтаж

Наконечник болтовой НА 35-50 10кВ совместим с болтами М12, которые проходят через два отверстия диаметром 13 мм. Для правильного монтажа:

• Зачистите жилу провода на длину, равную глубине гильзы наконечника - не более 40 мм;
• Убедитесь, что сечение жилы попадает в диапазон 35–50 мм2 - меньшее или большее сечение снижает надёжность контакта;
• Не используйте инструменты с перегрузкой - момент затяжки ограничен срывной головкой; после её срыва дальнейшая затяжка не нужна;
• При установке на алюминиевые шины применяйте переходные шайбы для предотвращения электрохимической коррозии.

Безопасность и стандарты

Наконечник болтовой НА 35-50 10кВ соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ3. Произведён из сплавов, обеспечивающих механическую прочность и стабильность контакта при температурных колебаниях. Отсутствие защитного покрытия требует осторожного обращения в агрессивных средах - например, в помещениях с повышенной влажностью или химически активной средой.

Преимущества

• Высокая механическая прочность благодаря дюралюминиевым сплавам - выдерживает значительные нагрузки при эксплуатации;
• Срывная головка гарантирует точную затяжку без перегрузки болтов - исключает повреждение контакта;
• Долгий срок службы - 30 лет - обеспечивается качественным материалом и оптимальной конструкцией;
• Подходит для обоих типов металлических жил - меди и алюминия - без необходимости замены комплектующих.

Ограничения применения

• Не допускается использование в условиях постоянного воздействия воды, солёного воздуха или агрессивных химикатов - отсутствие защитного покрытия делает изделие восприимчивым к коррозии;
• Не подходит для однопроволочных (монолитных) жил - конструкция рассчитана только на многопроволочные секторные или круглые жилы;
• Не рекомендован для частых демонтажей - многократная сборка-разборка может деформировать гильзу и снизить качество контакта;
• Требуется соблюдение нормативов по моменту затяжки - превышение усилия вызывает повреждение срывной головки и риск отказа соединения.

Примеры использования

• Присоединение алюминиевой жилы 50 мм2 к шине в КРУ 10 кВ;
• Оконцевание медного кабеля 35 мм2 перед подключением к выводу трансформатора;
• Соединение фазного провода с заземляющей шиной в распределительном пункте;
• Монтаж в подземных камерах с контролируемой влажностью (не в сырых каналах).

Практические советы

• Перед установкой проверьте соответствие сечения жилы - даже небольшое отклонение (например, 30 мм2 вместо 35) может привести к нагреву и выходу из строя;
• При работе с алюминием используйте антиоксидантную пасту - она продлевает жизнь контакта и снижает переходное сопротивление;
• Не используйте наконечник как самостоятельный изолятор - он не имеет защиты от внешнего воздействия, всегда закрывайте соединение термоусадкой или изолирующим кожухом;
• При замене старого наконечника - осмотрите состояние шины и болтов: коррозия или деформация требуют ремонта всей цепочки соединения.
