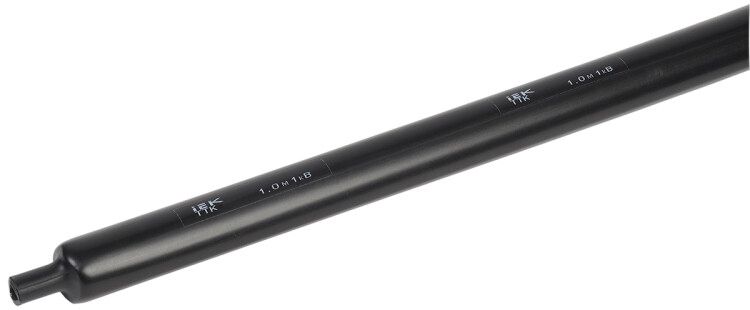

Термоусаживаемая трубка ТТК 51/16 4:1 черная с клеем 1 м | UMR-A3-51-16-41-K02 IEK

Трубка термоусаживаемая толстостенная ТТК 51/16 4:1 с клеевым слоем черная 1 м от IEK предназначена для герметичной изоляции и защиты силовых кабельных соединений. Благодаря клеевому слою и высокому коэффициенту усадки, изделие надежно запечатывает стыки, предотвращая попадание влаги и пыли. Подходит для монтажа на кабелях с масляной, пластмассовой и сшитым полиэтиленом изоляцией.

Назначение и область применения

Трубка термоусаживаемая толстостенная ТТК 51/16 4:1 с клеевым слоем черная 1 м используется для:

• герметизации и электроизоляции соединений силовых кабелей с бумажной масло-пропитанной, пластмассовой или сшитым полиэтиленом изоляцией;
• защиты кабельных ответвлений, муфт и заделок от влаги, химических воздействий и механических повреждений;
• ремонта и модернизации существующих кабельных систем в условиях повышенной влажности или агрессивной среды.

Не предназначена для изоляции слаботочных цепей ниже 1000 В - для этих задач используются прозрачные аналоги (например, ТТУк).

Технические характеристики

• Диаметр до усадки: 51 мм - позволяет надевать на крупные кабельные жилы и соединители;
• Диаметр после усадки: 16 мм - обеспечивает плотное прилегание к основанию;
• Коэффициент усадки: 4:1 - значительное сжатие, подходящее для перепадов диаметров;
• Толщина стенки после усадки: 4.35 мм - усиленная защита против внешних нагрузок;
• Материал: полиолефин - устойчив к старению, химикатам и радиационному воздействию;
• Рабочая температура: от –40 C до +110 C - подходит для холодного климата и нагревающихся участков;
• Клеевой слой: да - термоплавкий адгезив внутри обеспечивает полную герметичность;
• Цвет: черный - маскирует загрязнения, не выгорает на солнце;
• Состав: без галогенов - безопасен при горении, соответствует экологическим нормам;
• Гарантийный срок: 3 года - подтверждает долговечность материала;
• Длина: 1 метр - оптимальна для одного соединения; при необходимости можно использовать несколько отрезов.

Совместимость и монтаж

Трубка термоусаживаемая толстостенная ТТК 51/16 4:1 с клеевым слоем черная 1 м совместима с любыми кабелями, диаметр которых до усадки не превышает 51 мм. Для монтажа требуется:

• очистить поверхность кабеля от грязи, влаги и острых кромок;
• надеть трубку на кабель до места соединения;
• равномерно прогреть феном (температура 120–150 C) от середины к краям - клей начнет плавиться и заполнять зазоры;
• не допускать перегрева - это может вызвать деформацию или прожиг материала.

Посадочный диаметр 51 мм требует наличия свободного доступа к месту монтажа - не подходит для уже установленных кабелей в замкнутых каналах без возможности протяжки.

Безопасность и стандарты

Трубка термоусаживаемая толстостенная ТТК 51/16 4:1 с клеевым слоем черная 1 м изготовлена из материалов, не содержащих галогенов, что снижает выделение токсичных веществ при возгорании. Соответствует требованиям к изоляционным материалам для кабельных систем напряжением до 10 кВ. Гарантия 36 месяцев подтверждает соответствие стандартам качества IEK.

Преимущества

• Высокий коэффициент усадки 4:1 позволяет использовать одну трубку на различных диаметрах кабелей;
• Клеевой слой исключает необходимость дополнительной герметизации - экономит время и материалы;
• Толстые стенки (4.35 мм после усадки) повышают механическую прочность и устойчивость к ударным нагрузкам;
• Широкий температурный диапазон (-40…+110 C) делает её пригодной для использования в промышленных, уличных и подземных условиях;
• Отсутствие галогенов - безопаснее для окружающей среды и персонала при аварийных ситуациях.

Ограничения применения

• Не рекомендуется применять для изоляции слаботочных цепей (менее 1000 В) - для этого есть более тонкие и прозрачные модели;
• Требуется доступ к месту монтажа для равномерного прогрева - нельзя установить в полностью закрытых корпусах без возможности подвода тепла;
• Не подходит для постоянного погружения в воду - хотя IP67 достигается после усадки, длительная работа под водой требует специализированных решений;
• При температурах выше 110 C возможна потеря эластичности и трещинообразование - не использовать рядом с источниками сильного теплового излучения.

Примеры использования

• Заделка кабельных соединений в распределительных щитах на промышленных предприятиях;
• Защита муфт между кабелями в подземных коллекторах и кабельных каналах;
• Изоляция выходов кабелей из бетонных плит в зданиях с высокой влажностью;
• Ремонт поврежденной изоляции на силовых кабелях 6–10 кВ в энергообъектах.

Практические советы

• Перед монтажом проверьте, чтобы диаметр кабеля в месте соединения был меньше 51 мм - иначе трубка не наденется;
• Используйте термофен с регулировкой температуры - резкий перегрев испортит клеевой слой;
• При работе в холодном климате согрейте трубку перед установкой - это ускорит процесс усадки и повысит качество герметизации;
• Если необходимо покрыть длинный участок, используйте несколько отрезов с нахлёстом 20–30 мм - не пытайтесь растянуть одну трубку;
• Артикул umr-a3-51-16-41-k02 - сохраните его при заказе запасных частей, так как другие цвета или размеры не являются взаимозаменяемыми.
