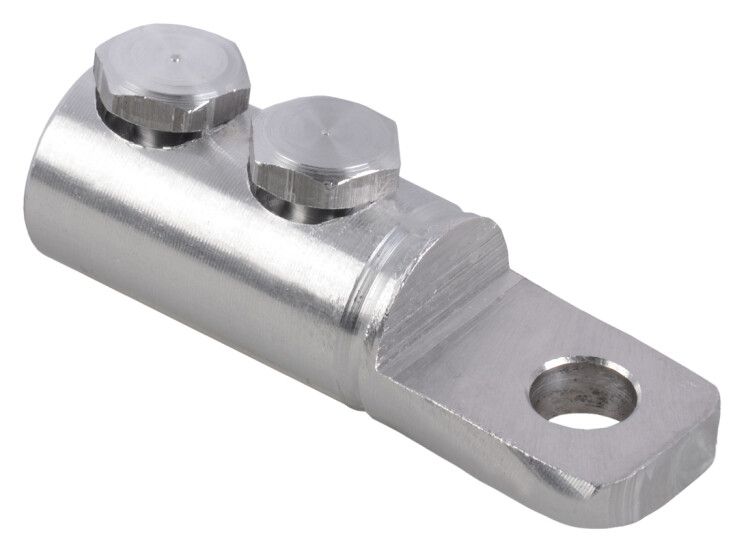

Наконечник болтовой НП 150-240 мм², 35 кВ, М20 IEK (ИЭК) UNP-240-150-240-35KV-S

Наконечник болтовой НП 150-240 35кВ от IEK предназначен для надёжного соединения алюминиевых и медных жил сечением 150–240 мм2 с клеммами, шинами или зажимами через болтовую затяжку. Артикул unp-240-150-240-35kv-s соответствует требованиям к работе в сетях до 35 кВ и рассчитан на длительную эксплуатацию.

Назначение и область применения

Наконечник болтовой НП 150-240 35кВ используется для оконцевания многопроволочных жил кабелей и проводов перед присоединением к оборудованию. Применяется в распределительных устройствах, трансформаторных подстанциях, ячейках КРУ, на шинах и заземляющих контурах высоковольтных установок. Подходит для работы в условиях умеренного и холодного климата.

Технические характеристики

• Номинальное напряжение: 35 000 В (35 кВ)
• Поперечное сечение жил: 150–240 мм2
• Диаметр отверстия под болт: 13 мм
• Количество болтов для крепления: 2
• Материал: дюралюминиевые сплавы В95 и Д16Т1
• Форма сечения: адаптирована под многопроволочные круглые и секторные жилы
• Наличие срывной головки: да - обеспечивает контроль момента затяжки
• Поверхностное покрытие: без покрытия - требует защиты при эксплуатации в агрессивной среде
• Цвет: серый
• Срок службы: 30 лет
• Климатическое исполнение: УХЛ3 по ГОСТ 15150-69

Совместимость и монтаж

Наконечник болтовой НП 150-240 35кВ монтируется на зачищенную жилу с помощью двух болтов. Для правильного соединения:

• Зачистите жилу на длину, равную глубине гильзы наконечника - не более и не менее;
• Не используйте инструменты, повреждающие проволочки жилы;
• Затягивайте болты равномерно, до срыва головки - это гарантирует нужный момент без перегрузки;
• Посадочный диаметр отверстий 13 мм совместим с болтами М12;
• Подходит для алюминиевых и медных шин, клеммных колодок и зажимов аналогичного класса напряжения.

Безопасность и стандарты

Наконечник болтовой НП 150-240 35кВ изготовлен в соответствии с требованиями ГОСТ 15150-69 (климатическое исполнение УХЛ3). Конструкция обеспечивает механическую прочность и термическую стабильность при рабочих температурах от −60C до +40C. Отсутствие покрытия требует дополнительной защиты от коррозии в условиях повышенной влажности или химической активности окружающей среды.

Преимущества

• Высокая механическая прочность благодаря дюралюминиевому сплаву - выдерживает значительные нагрузки при эксплуатации;
• Срывная головка исключает недотяг или перетяжку болта - снижает риск выхода из строя соединения;
• Широкий диапазон сечений (150–240 мм2) позволяет использовать один тип наконечника для нескольких вариантов кабелей;
• Длительный срок службы - 30 лет - минимизирует необходимость замены в течение всего цикла эксплуатации оборудования;
• Стандартная форма и размеры обеспечивают взаимозаменяемость с другими изделиями того же типа.

Ограничения применения

• Не применяется для однопроволочных жил - конструкция оптимизирована под многопроволочные;
• Отсутствие защитного покрытия делает его чувствительным к коррозии в агрессивных средах (промышленные зоны, побережья, химические производства);
• Не рекомендован для постоянного контакта с водой или влажностью выше 95% без внешней герметизации;
• Не предназначен для автоматических систем сборки - требуется ручная затяжка с контролем момента.

Примеры использования

• Присоединение алюминиевой жилы кабеля 185 мм2 к шине в КРУ 35 кВ;
• Заземление силового трансформатора через медную шину сечением 240 мм2;
• Соединение фазного провода с выводом выключателя нагрузки в воздушном распределительном устройстве;
• Обустройство заземляющего контура на подстанции в условиях умеренного климата.

Практические советы

• Перед монтажом проверьте соответствие сечения жилы и наконечника - не допускайте завышения или занижения значения;
• При использовании в сыром воздухе нанесите антикоррозийную смазку на контактную поверхность и болты;
• После монтажа проведите тепловизионный осмотр - перегрев указывает на плохой контакт;
• Не используйте наконечник с трещинами, деформацией гильзы или повреждённой срывной головкой - даже маленький дефект снижает надёжность;
• Храните в сухом месте, избегайте воздействия солей, кислот и щелочей.
