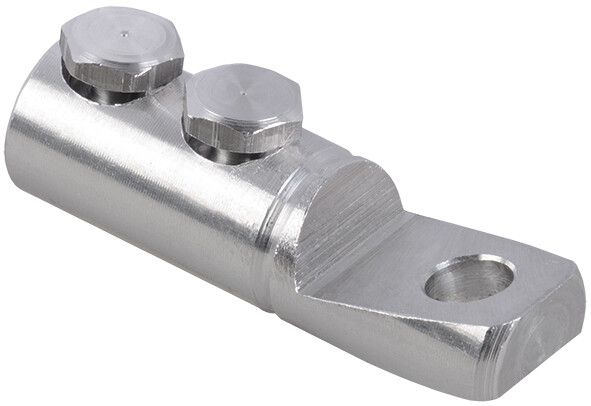

Наконечник болтовой НК 150-240 35кВ | UNK-240-150-240-35KV-S IEK

Наконечник болтовой НК 150-240 35кВ от IEK предназначен для надёжного соединения алюминиевых и медных жил сечением 150–240 мм2 с шинами, клеммами и зажимами через болтовую затяжку. Артикул unk-240-150-240-35kv-s соответствует требованиям к работе в сетях до 35 кВ.

Назначение и область применения

Наконечник болтовой НК 150-240 35кВ используется для оконцевания многопроволочных жил кабелей и проводов перед присоединением к оборудованию. Применяется в распределительных устройствах, трансформаторных подстанциях, на выводах силовых трансформаторов, в ячейках КРУ и других высоковольтных системах до 35 кВ. Подходит для работы как с алюминиевыми, так и с медными жилами.

Технические характеристики

• Номинальное напряжение: 35 000 В (35 кВ)
• Поперечное сечение жилы: 150–240 мм2
• Диаметр отверстия под болт: 13 мм
• Количество болтов для крепления: 2
• Материал: дюралюминиевые сплавы В95 и Д16Т1
• Форма жилы: многопроволочная круглая / секторная
• Способ монтажа: затяжка болтами
• Наличие срывной головки: да (для контроля момента затяжки)
• Цвет: серый
• Защитное покрытие: отсутствует
• Срок службы: 30 лет
• Климатическое исполнение: УХЛ3 (ГОСТ 15150-69)

Совместимость и монтаж

Наконечник болтовой НК 150-240 35кВ совместим с болтами М12. Для правильного монтажа необходимо:

• Зачистить жилу кабеля на длину, равную глубине гильзы наконечника;
• Не повредить провода при зачистке - особенно важно для многопроволочных жил;
• Затянуть оба болта равномерно моментом, который обеспечивает срыв головки - это гарантирует требуемое усилие без перегрузки;
• Проверить плотность контакта после установки - между наконечником и клеммой не должно быть люфта.

Учитывайте, что отсутствие защитного покрытия требует защиты от коррозии в условиях повышенной влажности - рекомендуется применять смазку типа Литол-24 или аналогичную на контактных поверхностях.

Безопасность и стандарты

Наконечник болтовой НК 150-240 35кВ соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ3 - допускает работу при температуре от −60C до +40C и в условиях повышенной влажности. Конструкция обеспечивает безопасную эксплуатацию в закрытых распределительных устройствах. Отсутствие изоляционного покрытия требует соблюдения нормативных расстояний между фазами и заземленными элементами согласно ПУЭ.

Преимущества

• Высокая механическая прочность благодаря дюралюминиевым сплавам - устойчив к деформациям при нагрузках.
• Срывная головка позволяет контролировать качество затяжки без дополнительных инструментов - исключает недотяг и перетяг.
• Широкий диапазон сечений (150–240 мм2) снижает необходимость хранения нескольких типоразмеров.
• Срок службы 30 лет - соответствует сроку эксплуатации основного оборудования.
• Поддерживает стабильный контакт даже при циклических тепловых нагрузках.

Ограничения применения

• Не применяется в открытых воздушных линиях - отсутствие покрытия делает материал уязвимым к коррозии при воздействии осадков и соли.
• Не подходит для однопроволочных (монолитных) жил - форма гильзы рассчитана на многопроволочные.
• Требует наличия доступа к месту монтажа для затяжки двух болтов - неудобен в стеснённых условиях.
• Не имеет изоляции - обязательно использование внешней изоляции (термоусадки, колпачков) при расположении рядом с другими фазами.

Примеры использования

• Присоединение выходных жил силового трансформатора 35 кВ к шинному сбору в КРУ.
• Оконцевание алюминиевой жилы кабеля ААБл 3×240 в распределительном пункте подстанции.
• Подключение заземляющего проводника к шине заземления в комплектной трансформаторной подстанции.
• Соединение медного кабеля с медной шиной в ячейке КРУ-10(35) кВ.

Практические советы

• Перед установкой проверьте соответствие сечения жилы - используйте калибратор или штангенциркуль; сечение ниже 150 мм2 не обеспечит нужной площади контакта.
• Обработайте контактную поверхность наконечника и шины абразивной шкуркой - удалите оксидную плёнку, особенно при работе с алюминием.
• Нанесите антиоксидантную смазку (например, Duralub или аналог) на контактные поверхности - продлит срок службы и снизит переходное сопротивление.
• После монтажа проведите термографический контроль - нагрев указывает на плохой контакт.
• Храните наконечники в сухом месте - хотя они работают в УХЛ3, длительное воздействие влаги до монтажа может вызвать коррозию.
