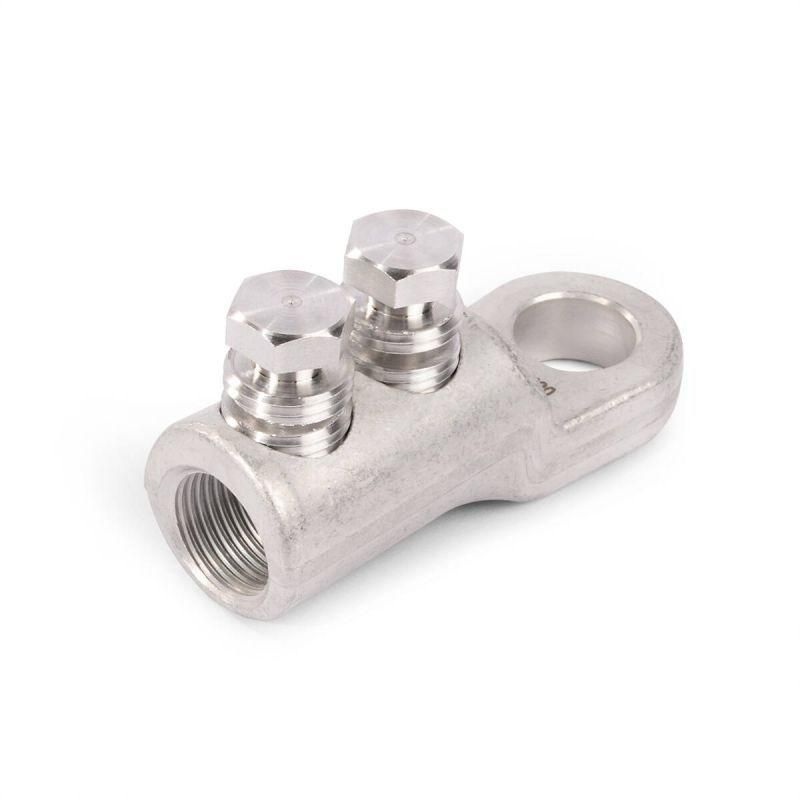

Наконечник болтовой 2НБ- 70/120-17 | 92054 КВТ

Наконечник болтовой 2НБ-70/120-17 от бренда КВТ предназначен для надёжного соединения кабельных жил сечением 70–120 мм2 с оборудованием под напряжение до 10 кВ. Артикул 92054 используется там, где важны стабильный контакт, удобство монтажа и совместимость с термоусаживаемыми муфтами.

Назначение и область применения

Наконечник болтовой 2НБ-70/120-17 применяется для оконцевания алюминиевых и медных кабельных жил - как однопроволочных, так и многопроволочных, круглых и секторных. Подходит для подключения к шинам, коммутационным аппаратам, трансформаторам и другим элементам высоковольтных систем. Часто используется в составе комплектов термоусаживаемых муфт, особенно в сетях 6–10 кВ. Рекомендован для аварийно-ремонтных работ и монтажа распределительных устройств.

Технические характеристики

• Номинальное сечение кабеля: 70–120 мм2
• Рабочее напряжение: до 10 кВ
• Материал корпуса и болтов: специальный алюминиевый сплав
• Покрытие: без покрытия (не гальванизирован)
• Тип крепления: болтовое с срывными головками
• Количество болтов: рядное расположение (обычно 2–3 болта)
• Форма лопатки: смещённая относительно оси корпуса, расположена на ступень ниже
• Внутренняя поверхность: рифлёная накатка для повышения контакта
• Эксцентриковое отверстие: обеспечивает плотную посадку жилы
• Инструмент для монтажа: набор НМБ-6 (КВТ)

Совместимость и монтаж

Наконечник болтовой 2НБ-70/120-17 совместим с кабелями, имеющими сечение в пределах 70–120 мм2. Для установки требуется использовать только рекомендованный инструмент - набор НМБ-6 от КВТ. Он позволяет равномерно затянуть все болты и добиться точного срыва головок при заданном моменте. Установка выполняется без сварки или прессования - достаточно вставить жилу в эксцентриковое отверстие и закрутить болты. После срыва головок болты остаются в корпусе, не выступая за плоскость лопатки.

Особенности конструкции

Конструкция наконечника 2НБ-70/120-17 учитывает требования надёжности в условиях повышенной нагрузки:

• Срывные «шеи» на болтах гарантируют контроль усилия - перетяжка исключена, а недотяжка невозможна.
• Смещенная лопатка снижает риск механического перегруза при сборке в ограниченном пространстве.
• Рифлёная внутренняя поверхность увеличивает площадь контакта и препятствует проскальзыванию жилы даже при вибрациях.
• Эксцентриковое отверстие позволяет легко ввести жилу любой формы - круглую или секторную - без её деформации.

Преимущества

• Мультиразмерность - один наконечник заменяет несколько моделей, уменьшая запасы на складе.
• Высокая механическая прочность соединения благодаря рифлёной поверхности и срывному механизму.
• Удобство монтажа - не требует сложного оборудования, работает с универсальным инструментом НМБ-6.
• Стандартная маркировка на лопатке - сразу видно допустимый диапазон сечений и производителя.
• Идеальная совместимость с термоусаживаемыми муфтами КВТ - можно собирать полноценные комплекты из одного производителя.

Ограничения применения

• Не предназначается для работы при температурах выше +80 C длительное время - материал сплава теряет прочность.
• Отсутствие покрытия делает его чувствительным к коррозии во влажной среде - не рекомендуется для открытых участков без защиты.
• Не подходит для кабелей с сечением меньше 70 мм2 или больше 120 мм2 - возможен перегрев и потеря контакта.
• Требуется строгое использование инструмента НМБ-6 - другие ключи не обеспечивают правильный момент срыва.

Примеры использования

• Подключение силового кабеля 3×120 мм2 к выводам трансформатора в КТП.
• Завершение фазных жил перед установкой термоусаживаемой муфты 10 кВ.
• Монтаж ответвлений на воздушных линиях 6–10 кВ с использованием ремонтных комплектов.
• Обустройство заземляющих контуров в промышленных объектах с алюминиевой проводкой.

Практические советы

• Перед монтажом проверьте, чтобы жила была чистой, без оксидной плёнки - особенно важно для алюминия.
• Не используйте смазки или антикоррозийные составы внутри корпуса - они нарушают электрический контакт.
• При работе с многопроволочными жилами убедитесь, что все пряди полностью вошли в цилиндрическую часть - не должно быть выпирающих проволок.
• После монтажа визуально проверьте, что все головки болтов сорваны и находятся вровень с поверхностью лопатки.
• Храните наконечники в сухом месте - хотя они не имеют покрытия, влага может вызвать окисление и ухудшить контакт.
