Наконечник болтовой НА 70-120 10кВ | UNA-120-70-120-10KV-S| IEK

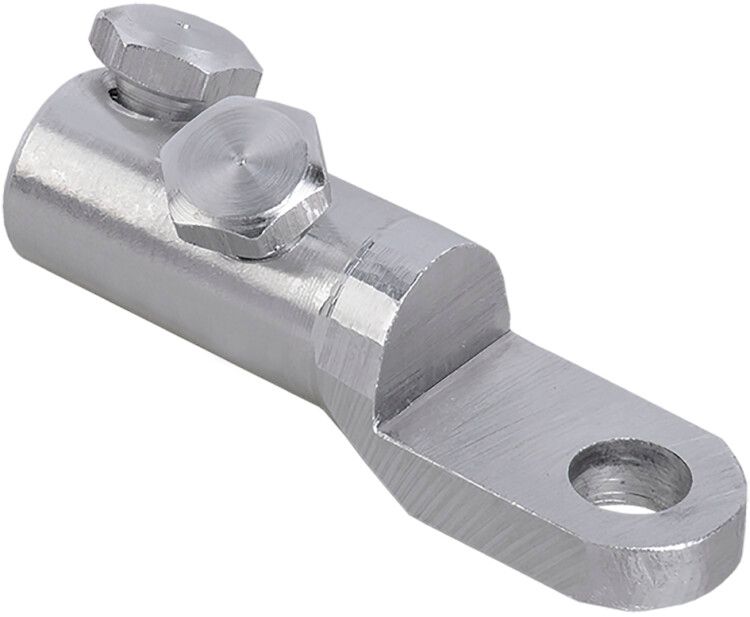

Наконечник болтовой НА 70-120 10 кВ от IEK предназначен для надёжного соединения алюминиевых и медных жил сечением 70–120 мм2 с клеммами, шинами или зажимами через болтовую фиксацию. Артикул una-120-70-120-10kv-s соответствует требованиям для высоковольтных цепей до 10 кВ.

Назначение и область применения

Наконечник болтовой НА 70-120 10 кВ используется для оконцевания многопроволочных жил кабелей и проводов перед присоединением к оборудованию. Применяется в распределительных устройствах, трансформаторных подстанциях, на вводах в здания, в силовых щитах и других местах, где требуется прочное и долговечное электрическое соединение при напряжении до 10 кВ.

Технические характеристики

• Поперечное сечение жил: 70–120 мм2 - подходит для средних и крупных сечений, используемых в силовых сетях
• Рабочее напряжение: 10 000 В (10 кВ) - рассчитан на использование в высоковольтных системах
• Диаметр отверстия: 17 мм - совместим с болтами М16
• Количество болтов: 2 - обеспечивает равномерную нагрузку и устойчивость соединения
• Материал: дюралюминиевые сплавы В95 и Д16Т1 - легкий, прочный, с хорошей электропроводностью
• Форма сечения: для многопроволочных круглых и секторных жил - гарантирует плотный контакт без повреждения провода
• Способ монтажа: на винты - требует механического затягивания гаечными ключами
• Цвет: серый - визуально отличается от медных аналогов, снижает риск путаницы
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя, требует защиты при эксплуатации в агрессивной среде
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации
• Климатическое исполнение: УХЛ3 по ГОСТ 15150-69 - допускает работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости

Совместимость и монтаж

Наконечник болтовой НА 70-120 10 кВ совместим с алюминиевыми и медными шинами, клеммами и зажимами, имеющими два отверстия под болты М16. Перед установкой необходимо:

• Зачистить жилу кабеля на длину, полностью соответствующую глубине гильзы наконечника
• Удалить оксидную плёнку с алюминиевой жилы специальной щёткой
• Не использовать инструменты, оставляющие вмятины - они нарушают целостность металла
• Затягивать болты моментом, рекомендованным производителем оборудования, чтобы избежать перегрузки или недотяга
• Проверить герметичность соединения после монтажа - особенно в помещениях с высокой влажностью

Безопасность и стандарты

Наконечник болтовой НА 70-120 10 кВ соответствует требованиям ГОСТ 10434-82 для соединителей высоковольтных цепей. Климатическое исполнение УХЛ3 позволяет применять изделие в закрытых и частично открытых помещениях с умеренным климатом. Отсутствие защитного покрытия требует дополнительной изоляции или герметизации в условиях воздействия влаги, химических паров или солёного воздуха.

Преимущества

• Высокая механическая прочность благодаря дюралюминиевому сплаву - выдерживает вибрацию и ударные нагрузки
• Стандартный диаметр отверстий и количество болтов - обеспечивают универсальность и совместимость с большинством промышленных клемм
• Долгий срок службы - 30 лет - снижает необходимость замены в течение всего срока эксплуатации объекта
• Подходящая форма сечения - минимизирует потери контакта при многожильных проводах

Ограничения применения

• Не применяется для однопроволочных (монолитных) жил - возможна потеря контакта из-за деформации
• Не имеет антикоррозийного покрытия - не рекомендуется для открытых участков, на улице или в агрессивных средах без дополнительной защиты
• Не предназначен для работы при температурах ниже −40C или выше +40C - выход за пределы УХЛ3 снижает надёжность
• Требует точного подбора сечения жилы - использование с жилами меньше 70 мм2 или больше 120 мм2 увеличивает риск нагрева и оплавления

Примеры использования

• Присоединение алюминиевых кабелей 95 мм2 к шинам в КРУ 10 кВ
• Соединение медных жил 120 мм2 с выводами трансформатора
• Фиксация проводов на заземляющих шинах в распределительном пункте
• Подключение кабельных ответвлений к сборкам в подстанциях

Практические советы

• Перед установкой проверьте соответствие сечения жилы и наконечника - даже небольшое несоответствие вызывает перегрев
• При работе с алюминием всегда используйте контактную смазку (например, Алюм-Контакт) - она предотвращает окисление и снижает переходное сопротивление
• Не затягивайте болты слишком сильно - дюралюминий мягче меди, легко деформируется
• После монтажа проведите термографический контроль - найдите точки перегрева ещё до включения нагрузки
• Храните наконечники в сухом месте - влага способствует образованию оксидов, которые трудно удалить после монтажа
