Наконечник болтовой 2НБ-150/240-13 (5 шт/упак) | 92055 КВТ

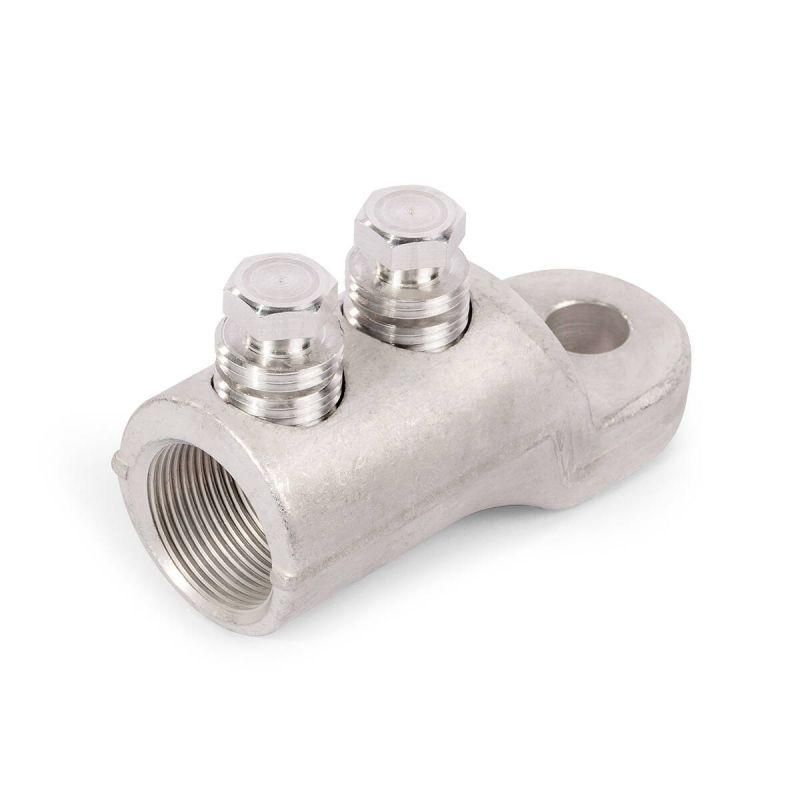

Наконечник болтовой 2НБ-150/240-13 от бренда КВТ предназначен для надёжного оконцевания алюминиевых и медных кабельных жил сечением 150–240 мм2. Он используется в распределительных устройствах до 10 кВ, особенно там, где требуется высокая механическая устойчивость и контроль затяжки - например, при монтаже термоусаживаемых муфт или в аварийных службах.

Назначение и область применения

Наконечник болтовой 2НБ-150/240-13 применяется для создания разборных электрических соединений между кабелем и шиной, зажимом оборудования или другим элементом токоведущей цепи. Подходит для работы в силовых установках до 10 кВ: подстанциях, распределительных пунктах, кабельных ответвлениях, трансформаторных будках. Особенно эффективен при использовании в паре с термоусаживаемыми муфтами - так как его диапазон сечений точно соответствует стандартным муфтовым комплектам.

Технические характеристики

• Номинальное сечение кабеля: 150–240 мм2 (для меди и алюминия одинаково)
• Количество болтов: два
• Размер резьбы болтов: M19
• Материал проводника: алюминий (совместим с медными жилами)
• Материал корпуса и болтов: специальный алюминиевый сплав
• Покрытие: без покрытия (голый металл)
• Рабочее напряжение: до 10 кВ
• Форма жилы: поддерживает однопроволочные и многопроволочные, круглые и секторные жилы
• AWG-диапазон: 300–500 круговых милов
• Тип крепления: болтовое с срывной головкой
• Степень защиты соединения: для полностью защищённых систем

Совместимость и монтаж

Наконечник болтовой 2НБ-150/240-13 требует точного соблюдения технологии монтажа. Для правильной затяжки необходимо использовать специализированный инструмент - набор НМБ-6 от КВТ. Установка выполняется следующим образом:

• Жила вставляется в эксцентриковое отверстие корпуса - это обеспечивает равномерный контакт даже при небольшом перекосе
• Болты затягиваются до момента срыва головок - это гарантирует заданный момент затяжки без перегрузки
• Срывные шейки на болтах позволяют головкам отломиться ровно на уровне поверхности наконечника, исключая выступы и риск повреждения изоляции
• Рифлёная внутренняя поверхность корпуса усиливает сцепление с жилой, снижая переходное сопротивление
• Лопатка смещена относительно центра и находится на ступень ниже корпуса - это предотвращает её деформацию при затяжке и улучшает контакт с шиной

Безопасность и стандарты

Наконечник болтовой 2НБ-150/240-13 соответствует требованиям к работе в сетях до 10 кВ. Отсутствие покрытия допускается только в условиях герметичной сборки - например, внутри термоусаживаемых муфт или закрытых ячеек. Прямой контакт с агрессивной средой (влажность, химикаты, солевой туман) без дополнительной защиты недопустим. Голый алюминиевый сплав не защищён от окисления - поэтому после монтажа обязательно применение изоляционных средств.

Преимущества

• Мультиразмерность - один наконечник заменяет несколько моделей, покрывая диапазон 150–240 мм2
• Срывные болты обеспечивают автоматический контроль усилия - исключается человеческий фактор при затяжке
• Эксцентриковое отверстие позволяет легко вставить жилу даже с небольшим перекосом
• Рифлёная поверхность внутри корпуса повышает долговечность контакта
• Смещенная лопатка снижает риск повреждения при монтаже и улучшает плотность прилегания к шине
• Чёткая маркировка на лопатке (номинал + логотип КВТ) исключает путаницу при сборке

Ограничения применения

• Не предназначены для открытого монтажа вне защитной оболочки - голый металл подвержен окислению
• Не подходят для частых демонтажей - срывные головки нельзя восстановить
• Требуют обязательного использования инструмента НМБ-6; обычные гаечные ключи не обеспечивают нужный момент
• Запрещено использование с жилами меньшего сечения - возможен люфт и нагрев
• Не рекомендованы для алюминиевых жил без антиоксидантной смазки - риск образования оксидной плёнки

Примеры использования

• Подключение кабеля 185 мм2 к шине в КРУ 6(10) кВ
• Оконцевание фазного провода перед установкой термоусаживаемой муfty КВТ
• Монтаж ответвлений на воздушных линиях в составе ремонтного комплекта
• Соединение алюминиевой жилы с медной шиной через переходной наконечник (при условии применения антикоррозийной пасты)

Практические советы

• Перед монтажом зачистите жилу до металлического блеска, удалите оксидную плёнку
• Обработайте алюминиевые жилы антиоксидантной смазкой - это продлит срок службы соединения
• Используйте только инструмент НМБ-6 - другие ключи не контролируют момент и могут повредить наконечник
• Проверьте соответствие сечения кабеля и наконечника - даже 10 мм2 расхождения нарушают контакт
• После монтажа проверьте герметичность соединения - если используется муфта, убедитесь, что она полностью закрывает наконечник
• Храните наконечники в сухом месте - влага вызывает коррозию голого алюминиевого сплава
