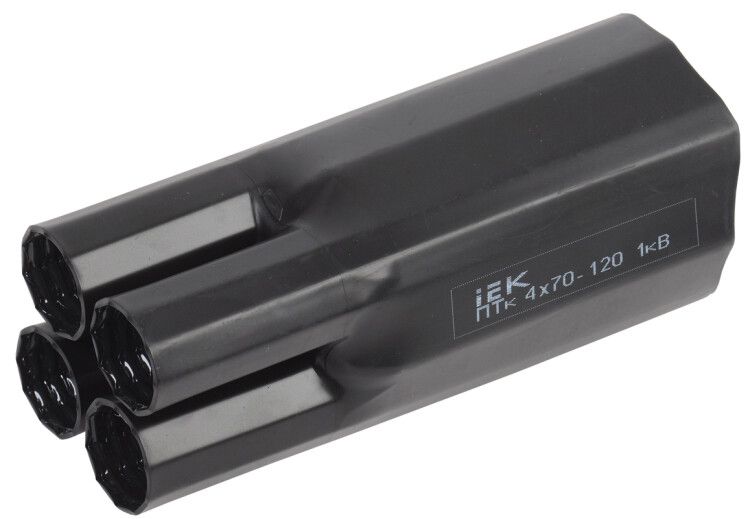

Перчатка термоусаживаемая ПТк 4х70-120 1кВ | UMS-CB4-7526-2809-1KV IEK

Перчатка термоусаживаемая ПТк 4х70-120 1кВ от IEK предназначена для изоляции и герметизации четырёхжильных силовых кабелей сечением 70–120 мм² на напряжение до 1000 В. Изделие выполнено из полиолефина, выдерживает широкий диапазон температур и служит до 30 лет.

Назначение и область применения

Перчатка термоусаживаемая ПТк 4х70-120 1кВ используется для защиты мест ответвлений и соединений в кабельных сетях. Она обеспечивает надёжную электрическую изоляцию и герметизацию, предотвращает попадание влаги, пыли и химических веществ. Применяется в распределительных устройствах, кабельных муфтах, на подстанциях, в промышленном оборудовании и на объектах ЖКХ.

Технические характеристики

• Тип: термоусаживаемая
• Номинальное напряжение: 1000 В
• Номинальное поперечное сечение кабеля: 70–120 мм²
• Количество жил: 4
• Материал: полиолефин
• Рабочая температура: от –55 °C до +125 °C
• Внутренний диаметр пальцев до усадки: 9 мм
• Внутренний диаметр пальцев после усадки: 28 мм
• Диаметр тела перчатки до усадки: 75 мм
• Диаметр тела перчатки после усадки: 27 мм
• Общая длина после усадки: 160 мм
• Цвет: чёрный
• Срок службы: 30 лет

Совместимость и монтаж

Перчатка термоусаживаемая ПТк 4х70-120 1кВ совместима с четырёхжильными кабелями сечением 70–120 мм². Монтаж выполняется методом термоусадки: равномерно нагревается феном до полного сжатия материала. Усадка происходит за счёт тепла — материал сужается, плотно облегая поверхность кабеля. Перед установкой необходимо удалить изоляцию с жил, подготовить концы, соблюсти порядок подключения. Нагрев следует проводить медленно, начиная с центра перчатки, чтобы избежать образования воздушных пузырей.

Безопасность и стандарты

Перчатка соответствует требованиям к электроизоляционным изделиям для напряжения до 1000 В. Материал полиолефин не содержит галогенов, не поддерживает горение и не выделяет токсичных веществ при нагреве. Герметизация исключает риск пробоя из-за влаги, что повышает безопасность обслуживания.

Преимущества

• Высокая механическая прочность после усадки
• Устойчивость к воздействию УФ-лучей, масел, бензина и агрессивной среды
• Стойкость к перепадам температур — работает в условиях Арктики и тропиков
• Долгий срок службы — 30 лет без потери изоляционных свойств
• Автоматическая герметизация благодаря равномерному сжатию

Ограничения применения

• Не применяется для кабелей сечением менее 70 мм² или более 120 мм² — возможна недостаточная усадка или разрыв
• Не рекомендуется использовать в местах постоянного контакта с острыми кромками металлических элементов — есть риск механического повреждения
• Требуется источник тепла (тепловая пушка) — невозможен монтаж без нагрева
• Не предназначен для работы под высоким давлением жидкости или газа

Примеры использования

• Изоляция соединений в кабельных линиях 6(10)/0,4 кВ на трансформаторных подстанциях
• Защита ответвлений от основного кабеля на промышленных конвейерах
• Герметизация входа кабеля в распределительный щит
• Замена старых изолирующих трубок в модернизированных системах энергоснабжения

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — 70–120 мм². Отклонение снижает качество усадки.
• Используйте термофен с регулируемой температурой — слишком высокая температура может вызвать оплавление.
• Нагревайте равномерно, двигаясь от центра к краям — так избегаются складки и воздушные полости.
• После усадки осмотрите перчатку: она должна полностью обтянуть все жилы и не иметь вздутий.
• Храните в сухом месте, избегая прямого солнечного света — даже при длительном хранении свойства сохраняются.
