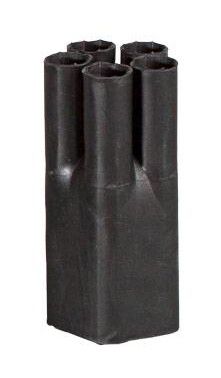

Перчатка термоусаживаемая изолирующая 5ТПИ-70/120 - 60270 КВТ

Термическая изолирующая перчатка 5ТПИ-70/120 КВТ предназначена для герметизации и изоляции корней разделки многожильных силовых кабелей. Бренд КВТ обеспечивает надежную защиту от влаги и механических воздействий за счет термоусадки и внутреннего слоя клея. Артикул 60270 соответствует требованиям для кабелей с поперечным сечением 70–120 мм².

Назначение и область применения

Термическая изолирующая перчатка 5ТПИ-70/120 КВТ используется для защиты места соединения или ответвления многожильного силового кабеля — так называемого «корня разделки». Подходит для кабелей с бумажной маслопропитанной, пластмассовой и резиновой изоляцией. Применяется на подземных, воздушных и внутрипроизводственных линиях, где требуется полная герметизация и изоляция высокого класса.

Технические характеристики

• Тип: термоусаживаемая
• Номинальное напряжение: 1 кВ (работает в диапазоне 1–10 кВ)
• Номинальное поперечное сечение кабеля: 70–120 мм²
• Количество жил: 5
• Материал: полиолефин
• Цвет: черный
• Диаметр до усадки: 120 мм (наружный), 22 мм (внутренний)
• Диаметр после усадки: 70 мм (наружный), 10,5 мм (внутренний)
• Диаметр корпуса до усадки: 63 мм, после усадки: 32 мм
• Диаметр колпачка до усадки: 63 мм, после усадки: 32 мм
• Общая длина после усадки: 155 мм
• Рабочая температура: от –55 °C до +110 °C
• Нормативный документ: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка совместима с любыми 5-жильными кабелями, имеющими сечение 70–120 мм². Для установки необходимо:

• Подготовить место разделки кабеля — удалить изоляцию, выровнять поверхность, обезжирить.
• Надеть перчатку на кабель так, чтобы она полностью покрывала зону разделки.
• Равномерно прогреть поверхность феном до полной усадки — материал сожмётся, плотно обхватив кабель.
• Термоплавкий клей внутри активируется при нагреве, образуя герметичный шов.

Не допускается использование газовых горелок — возможен перегрев и повреждение материала. Рекомендуется использовать профессиональный термофен с регулируемой температурой.

Безопасность и стандарты

Термическая изолирующая перчатка 5ТПИ-70/120 КВТ соответствует требованиям ТУ 2291-044-97284872-2011. Обеспечивает электроизоляцию до 10 кВ, что позволяет применять её в сетях среднего напряжения. Материал устойчив к ультрафиолету, влаге и перепадам температур, что делает его безопасным для открытых и агрессивных условий эксплуатации.

Преимущества

• Встроенный термоплавкий клей создаёт герметичное соединение без дополнительных материалов.
• Эластичность клея сохраняется при минусовых температурах — не трескается зимой.
• Высокая степень усадки (до 50%) гарантирует плотное прилегание к кабелю любой формы.
• Полиолефиновый материал долговечен, химически стоек и не поддерживает горение.
• Чёрный цвет обеспечивает лучшую защиту от UV-излучения и маскирует загрязнения.

Ограничения применения

• Не предназначен для использования на кабелях с сечением менее 70 мм² или более 120 мм² — риск недостаточной усадки или разрыва.
• Не заменяет основную изоляцию кабеля — применяется только на месте разделки.
• Не рекомендуется для постоянного погружения в воду — хотя герметична, не является подводным решением.
• Требует точного соблюдения температуры нагрева — переусадка может повредить структуру.

Примеры использования

• Герметизация ответвлений в распределительных щитах на промышленных объектах.
• Защита корня разделки кабеля при подключении насосов, компрессоров, конвейеров.
• Ремонт и модернизация старых кабельных линий с бумажной изоляцией.
• Монтаж кабелей в условиях повышенной влажности — подвалы, тоннели, кабельные каналы.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — 70–120 мм². Несоответствие снижает надёжность.
• При работе в холодную погоду предварительно согрейте перчатку до комнатной температуры — это ускорит равномерную усадку.
• Не используйте перчатку на кабелях с металлической броней — требуются специальные решения с усиленной защитой.
• После усадки осмотрите швы: они должны быть гладкими, без пузырей и трещин. При наличии дефектов — замените изделие.
• Артикул 60270 — единственный номер для заказа этой модели. Не путайте с другими сериями КВТ, даже если внешние параметры кажутся похожими.
