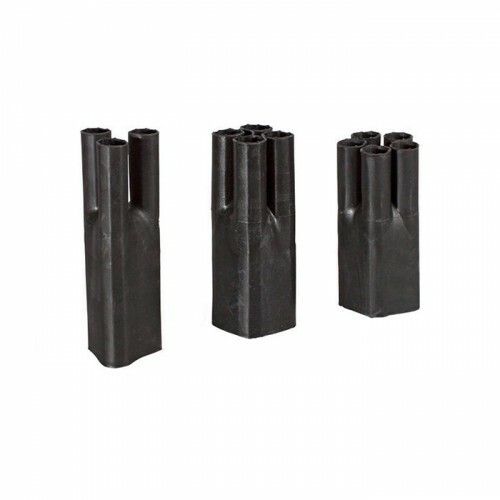

Перчатка термоусаживаемая изолирующая 4ТПИнг-70/120 КВТ 70102

Перчатка термоусаживаемая изолирующая 4ТПИнг-70/120 КВТ — это компонент для герметизации и электроизоляции корней разделки многожильных кабелей. Применяется в кабельных соединениях с рабочим напряжением до 1 кВ, обеспечивает надёжную защиту от влаги и механических воздействий. Бренд КВТ, артикул 70102.

Назначение и область применения

Перчатка термоусаживаемая изолирующая 4ТПИнг-70/120 КВТ предназначена для защиты мест соединений и разделки кабелей с бумажной маслопропитанной, пластмассовой или резиновой изоляцией. Используется в качестве элемента кабельных муфт, особенно там, где требуется высокая степень герметизации и изоляции — например, на ответвлениях, переходах или вводах в оборудование. Подходит для установки в закрытых помещениях и на открытом воздухе.

Технические характеристики

• Номинальное напряжение: 1 кВ (по спецификации); заявлено производителем до 10 кВ — рекомендуется использовать в соответствии с нормативными требованиями проекта
• Номинальное поперечное сечение кабеля: 70–120 мм²
• Диаметр до усадки: 120 мм (тело), 67 мм (колпачок и пальцы)
• Диаметр после усадки: 70 мм (тело), 26 мм (колпачок и пальцы)
• Внутренний диаметр пальца до усадки: 28 мм; после усадки: 7,2 мм
• Общая длина после усадки: 185 мм
• Материал: негорючий термопластик (полиолефин)
• Рабочая температура: от –55 °C до +110 °C
• Цвет: чёрный
• Наличие термоплавкого клея: да, равномерно распределён по внутренним поверхностям корпуса и пальцев
• Стандарт: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка термоусаживаемая изолирующая 4ТПИнг-70/120 КВТ совместима с кабелями сечением 70–120 мм². Для монтажа используется тепловая усадка: нагрев феном до равномерного сжатия материала. После усадки клей активируется и образует плотное, водонепроницаемое соединение с изоляцией кабеля. Не требует дополнительных зажимов или обмоток. Установка возможна только на подготовленную поверхность — без повреждений, грязи и влаги. Перед применением проверьте соответствие диаметра кабеля и размеров перчатки — не допускается использование на кабелях меньшего сечения без предварительной заполнения пустот.

Безопасность и стандарты

Материал не поддерживает горение, соответствует требованиям безопасности для кабельных систем с индексом «нг». Нанесённый термоплавкий клей обеспечивает герметичность и не выделяет токсичных веществ при нагреве. Соответствует ТУ 2291-044-97284872-2011. Может использоваться в условиях повышенной влажности и в зонах с риском проникновения воды.

Преимущества

• Высокая герметичность благодаря термоплавкому клею — исключает попадание влаги в кабель
• Эластичность клея при низких температурах — сохраняет прочность связи даже при –55 °C
• Устойчивость к УФ-излучению — долговечность при открытой прокладке
• Чёткая форма пальцев — удобство при работе с многожильными кабелями
• Адгезия к различным типам изоляции — работает с бумажной, резиновой и ПВХ-оболочками

Ограничения применения

• Не предназначен для работы при напряжении выше 10 кВ — превышение недопустимо
• Не заменяет полноценную кабельную муфту — применяется только как часть сборки
• Требует точного соблюдения температурного режима усадки — перегрев вызывает деформацию, недостаточный прогрев — плохую адгезию
• Не рекомендуется для кабелей сечением менее 70 мм² — возникают воздушные полости, снижающие герметичность
• Не подходит для постоянного погружения в жидкость — защищает от влаги, но не является водоупорной оболочкой для подводных участков

Примеры использования

• Заключение корня разделки в кабельной муфте типа КВТ-НГ для силового кабеля ААШв 3×120
• Изоляция и герметизация ответвления от основного кабеля в распределительном щите
• Защита места прохода кабеля через стену в подземной камере
• Сборка кабельных соединений в условиях повышенной влажности — подвальные помещения, насосные станции

Практические советы

• Перед монтажом обязательно протрите поверхность кабеля спиртовым раствором — удалите масло, пыль и влагу
• Нагревайте равномерно, начиная с центра перчатки, двигаясь к краям — так избежите образования пузырей
• Проверяйте, что все четыре пальца плотно облегают жилы — если один палец не сжался, перегрейте его дополнительно
• После усадки осмотрите швы: наличие трещин, вздутий или белых пятен — признак неправильного монтажа
• Для кабелей с большим числом жил используйте предварительную намотку лентой вокруг корня — это улучшит форму и усадку
• Храните в сухом месте при температуре от +5 °C до +30 °C — избегайте длительного контакта с прямыми солнечными лучами
