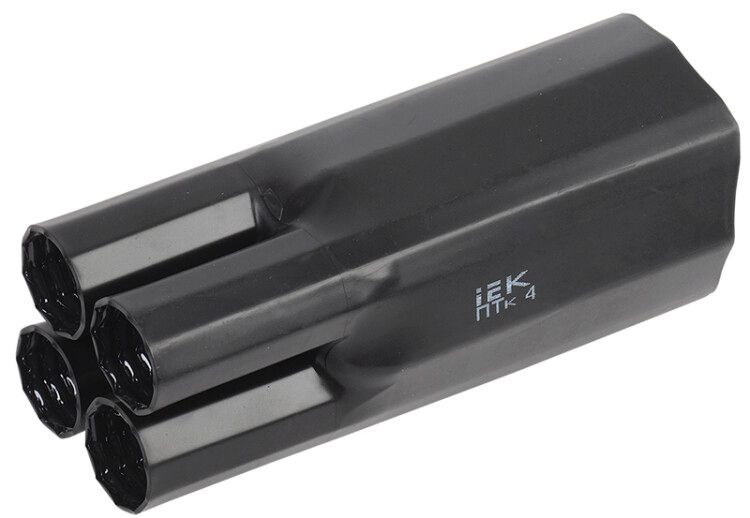

Перчатка термоусаживаемая ПТк 4х35-50 1кВ | UMS-CB4-5521-2006-1KV IEK

Перчатка термоусаживаемая ПТк 4х35-50 1кВ от IEK предназначена для изоляции и герметизации четырёхжильных силовых кабельных соединений на напряжение до 1000 В. Продукт сочетает надёжную электрическую защиту, долгий срок службы и простой монтаж методом термоусадки.

Назначение и область применения

Перчатка термоусаживаемая ПТк 4х35-50 1кВ используется для изоляции и защиты ответвлений и соединений многожильных кабелей сечением 35–50 мм2. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, на опорах ЛЭП, в кабельных каналах и других местах, где требуется надёжная изоляция высоконагруженных соединений. Четыре пальца позволяют изолировать все фазы и ноль одновременно, исключая необходимость использовать несколько отдельных элементов.

Технические характеристики

• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ
• Количество жил: 4 - соответствует кабелям с трёхфазной проводкой + нулевой жилой
• Поперечное сечение кабеля: 35–50 мм2 - подходит для средних и крупных сечений силовых кабелей
• Материал: полиолефин - устойчив к УФ, химическим воздействиям, старению
• Диаметр до усадки: 55 мм - легко надевается на кабели
• Диаметр после усадки: 21 мм - плотно облегает соединение
• Диаметр пальцев после усадки: 20 мм - обеспечивает надёжную изоляцию каждой жилы
• Длина после усадки: 135 мм - достаточна для покрытия всей зоны соединения
• Рабочая температура: от –55 C до +125 C - работает в экстремальных условиях
• Срок службы: 30 лет - длительная эксплуатация без потери свойств
• Цвет: чёрный - стандартный цвет для промышленного оборудования

Совместимость и монтаж

Перчатка термоусаживаемая ПТк 4х35-50 1кВ совместима с кабелями с медными или алюминиевыми жилами сечением 35–50 мм2. Монтаж выполняется с помощью тепловой пушки или газовой горелки - равномерный нагрев вызывает усадку материала, которая плотно обволакивает соединение. Перед монтажом необходимо зачистить жилы, собрать соединение (например, с помощью гильз), затем надеть перчатку так, чтобы она закрывала всю зону соединения и минимум 20 мм кабельной изоляции с каждой стороны. Нагрев начинают с центра перчатки, двигаясь к краям, чтобы выдавливать воздух и предотвращать образование пузырей.

Безопасность и стандарты

Перчатка термоусаживаемая ПТк 4х35-50 1кВ соответствует требованиям к электроизоляционным материалам для низковольтных систем. Хотя явного указания стандарта в данных нет, её применение основано на практиках, принятых в соответствии с ГОСТ Р 50571 и ПУЭ для изоляции кабельных соединений. Материал не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации.

Преимущества

• Высокая степень герметизации - предотвращает попадание влаги, пыли и коррозионных агентов
• Стабильные изоляционные свойства даже при перепадах температур
• Один элемент заменяет несколько изолирующих компонентов - снижает время монтажа
• Не требует дополнительных средств фиксации - усадка создаёт прочное механическое и электрическое соединение
• Долговечность - срок службы 30 лет делает её экономически выгодной

Ограничения применения

• Не применяется для кабелей сечением менее 35 мм2 - возможен недостаточный контакт и риск сползания
• Не рекомендовано использование в открытых участках без дополнительной защиты от прямого солнечного света более 10 лет - хотя материал устойчив к УФ, длительное воздействие может снизить эластичность
• Не предназначен для монтажа в условиях постоянного погружения в воду - хоть и имеет хорошую герметичность, но не является водонепроницаемым соединителем класса IP68
• Требует наличия источника тепла - невозможен монтаж без тепловой пушки или аналогичного устройства

Примеры использования

• Изоляция соединения между двумя кабелями ВВГнг 4×50 в распределительном щите
• Защита ответвления от основного кабеля на столбе ЛЭП
• Завершение монтажа кабельной муфты в кабельной камере
• Изолирование выходов из трансформатора на подстанции 6/0,4 кВ

Практические советы

• Обязательно проверьте соответствие сечения кабеля - 35–50 мм2. Для меньших сечений используйте другие модели, например, ПТк 3х16-25.
• Перед усадкой убедитесь, что поверхность кабеля сухая и свободна от острых кромок - они могут повредить стенки перчатки.
• Нагревайте равномерно. Быстрый нагрев одного участка может привести к неравномерной усадке и появлению воздушных карманов.
• После монтажа осмотрите перчатку - она должна полностью обтянуть жилы и корпус без складок, пузырей и разрывов.
• Храните в сухом месте при температуре от –10 C до +30 C - избегайте прямого солнечного света и контакта с маслами.
