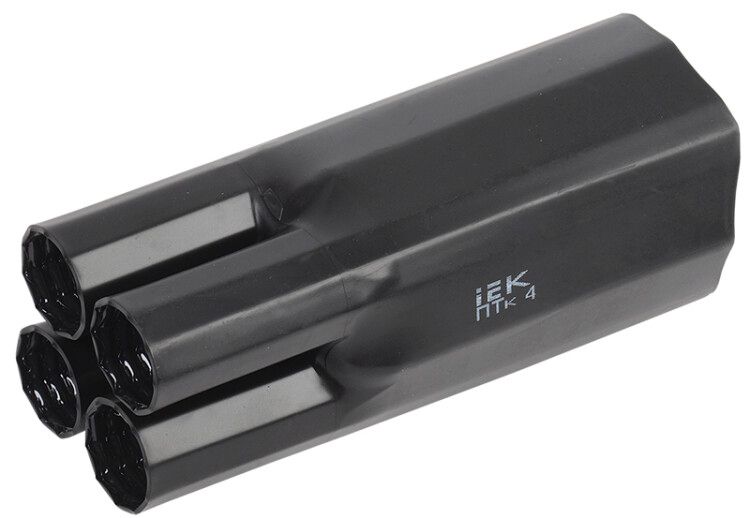

Перчатка термоусаживаемая ПТк 4х16-50 1кВ | UMS-CB4-4015-1404-1KV IEK

Перчатка термоусаживаемая ПТк 4х16-50 1кВ от IEK предназначена для изоляции и герметизации четырёхжильных кабельных соединений на напряжение до 1000 В. Продукт сочетает надёжную электроизоляцию, механическую прочность и долгий срок службы - 30 лет - благодаря материалу на основе полиолефина.

Назначение и область применения

Перчатка термоусаживаемая ПТк 4х16-50 1кВ используется для защиты мест ответвлений и соединений в многожильных силовых кабелях сечением 16–50 мм2. Подходит для установки в распределительных щитах, на опорах ЛЭП, в кабельных каналах и других условиях, где требуется изоляция и защита от влаги, пыли и механических повреждений. Особенно эффективна при работе с кабелями типа ВВГ, АВВГ, NYM и аналогичными.

Технические характеристики

• Номинальное напряжение: 1000 В - безопасная работа в сетях до 1 кВ
• Количество жил: 4 - специально для четырёхжильных кабелей
• Сечение кабеля: 16–50 мм2 - подходит для средних и крупных сечений
• Материал: полиолефин - устойчив к УФ, химикатам, старению
• Диаметр до усадки: 40 мм (тело), 4 мм (пальцы) - легко одевается на кабель
• Диаметр после усадки: 15 мм (тело), 14 мм (пальцы) - плотно облегает изоляцию
• Общая длина после усадки: 95 мм - покрывает достаточную зону соединения
• Рабочая температура: от –55 C до +125 C - работает в экстремальных климатических условиях
• Цвет: чёрный - стандартный цвет для высоковольтной изоляции
• Срок службы: 30 лет - длительная эксплуатация без потери свойств

Совместимость и монтаж

Перчатка термоусаживаемая ПТк 4х16-50 1кВ совместима с любыми четырёхжильными кабелями, имеющими сечение от 16 до 50 мм2. Монтаж выполняется методом термоусадки: нагрев феном до равномерного сжатия материала. Перед установкой необходимо зачистить кабели, удалить острые кромки и обезжирить поверхность. Нагрев следует начинать с центра перчатки, двигаясь к краям - так исключаются пузыри воздуха и неравномерная усадка. Для полной герметизации рекомендуется использовать термоусаживаемые трубки на концах кабелей.

Безопасность и стандарты

Перчатка соответствует требованиям к электроизоляционным материалам для напряжения до 1000 В. Произведена из самозатухающего полиолефина, что снижает риск распространения пламени. Соответствует международным нормам для изоляции кабельных соединений, хотя явного указания на ГОСТ или IEC в данных отсутствует - проверьте соответствие проектным документам при использовании в официальных объектах.

Преимущества

• Высокая степень герметизации - предотвращает попадание влаги и пыли внутрь соединения
• Устойчивость к перепадам температур - сохраняет эластичность даже при минус 55 C
• Долговечность - срок службы 30 лет без замены
• Легкий монтаж - требует только теплового воздействия, без клея или креплений
• Плотная адгезия к изоляции кабеля - не сползает и не деформируется при нагрузках

Ограничения применения

• Не применяется для кабелей сечением менее 16 мм2 - слишком большой диаметр не обеспечит плотного прилегания
• Не предназначен для работы выше 1000 В - использование на более высоких напряжениях опасно
• Требует наличия термофена - невозможно смонтировать без источника тепла
• Не подходит для открытых участков без дополнительной защиты от УФ-лучей - хотя материал устойчив, длительное прямое солнечное излучение может снизить срок службы

Примеры использования

• Заключение соединения в распределительном щите между кабелем ВВГнг 4×25
• Защита ответвления от основного кабеля на столбе ЛЭП
• Изолирование входа кабеля в бокс насосной станции
• Монтаж в кабельных трассах с повышенной влажностью - подвалы, тоннели, гаражи

Практические советы

• Выбирайте перчатку именно с учётом числа жил - ПТк 4х16-50 1кВ подойдёт только для четырёхжильных кабелей; для двух- или трёхжильных используйте другие модели
• Проверяйте посадочный диаметр: до усадки он 40 мм - значит, кабель с изоляцией должен помещаться свободно
• Не перегревайте материал - при температуре выше 180 C возможна деформация и потеря свойств
• После усадки осмотрите все пальцы: они должны быть полностью сжаты, без воздушных полостей
• Для усиленной защиты в сырых помещениях комбинируйте с термоусаживаемыми трубками на концах кабелей
