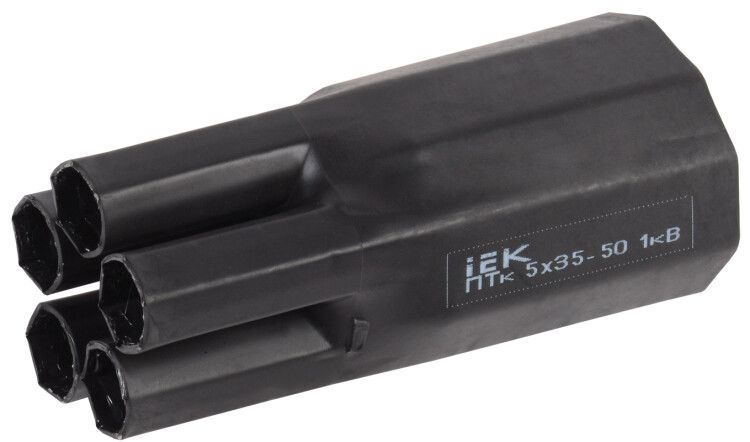

Перчатка термоусаживаемая ПТк 5х35-50 1кВ | UMS-CB5-5524-1805-1KV IEK

Перчатка термоусаживаемая ПТк 5х35-50 1кВ от IEK предназначена для изоляции и герметизации ответвлений в пятижильных силовых кабелях сечением 35–50 мм2 на напряжение до 1000 В. Продукт применяется в распределительных устройствах, кабельных трассах и на объектах энергетики, где требуется надёжная изоляция соединений.

Назначение и область применения

Перчатка термоусаживаемая ПТк 5х35-50 1кВ используется для изоляции и защиты мест соединения пятижильных кабелей. Она предотвращает попадание влаги, пыли и других внешних воздействий на токоведущие части, снижает риск пробоя и замыканий. Подходит для установки в закрытых помещениях и на открытом воздухе, в том числе в условиях повышенной влажности.

Технические характеристики

• Номинальное напряжение: 1000 В
• Номинальное поперечное сечение кабеля: 35–50 мм2
• Количество жил: 5
• Материал: полиолефин - устойчив к УФ, химическим веществам и старению
• Диаметр до усадки: 55 мм
• Диаметр после усадки: 24 мм
• Внутренний диаметр пальцев до усадки: 5,5 мм, после - 18 мм
• Длина после усадки: 120 мм
• Рабочая температура: от –55 C до +125 C
• Цвет: чёрный
• Срок службы: 30 лет

Совместимость и монтаж

Перчатка термоусаживаемая ПТк 5х35-50 1кВ совместима с кабелями типа ВВГнг, АВВГ, NYM и аналогичными, имеющими пять жил сечением 35–50 мм2. Монтаж выполняется путём термоусадки: равномерно нагревается феном до полного сжатия материала вокруг кабеля. Перед усадкой необходимо зачистить жилы, соблюсти зазор между изоляцией и перчаткой, чтобы избежать механических повреждений. Нагрев следует проводить медленно, начиная с центра перчатки, двигаясь к краям, чтобы исключить образование пузырей.

Безопасность и стандарты

Перчатка соответствует требованиям к электроизоляционным материалам для напряжения до 1000 В. Полиолефиновая основа обеспечивает высокую электрическую прочность и устойчивость к коронному разряду. Соответствие нормам безопасности подтверждается испытаниями на пробой и герметичность, предусмотренными ГОСТ Р 50571.19 и IEC 60684-2.

Преимущества

• Высокая степень герметизации благодаря однородной усадке
• Устойчивость к перепадам температур и влажности
• Долговечность - срок службы 30 лет без потери свойств
• Не требует дополнительной изоляции или герметиков
• Чёрный цвет позволяет легко выявлять дефекты и повреждения

Ограничения применения

• Не предназначен для использования на кабелях с числом жил отличным от пяти
• Не рекомендуется применять на кабелях сечением менее 35 мм2 или более 50 мм2 - возможна недостаточная плотность усадки или перегрузка материала
• Запрещено использовать при температурах ниже –55 C или выше +125 C
• Не подходит для постоянного контакта с открытым пламенем или источниками прямого тепла

Примеры использования

• Изоляция ответвлений в распределительных щитах 0,4 кВ
• Защита соединений кабелей на промышленных конвейерах
• Монтаж в кабельных каналах и траншеях с высокой влажностью
• Работы на подстанциях, насосных станциях, системах освещения

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 35–50 мм2. Отклонение ведёт к плохому прилеганию.
• Используйте термофен с регулируемой температурой. Не применяйте открытый огонь - это вызывает оплавление и трещины.
• Убедитесь, что поверхность кабеля сухая и чистая перед надеванием перчатки - влага внутри приведёт к конденсату и снижению изоляции.
• После усадки проверьте целостность: перчатка должна плотно облегать все жилы без воздушных карманов.
• Храните в сухом месте, избегая прямого солнечного света - даже при длительном хранении свойства сохраняются, но UV-лучи могут ослабить материал.
