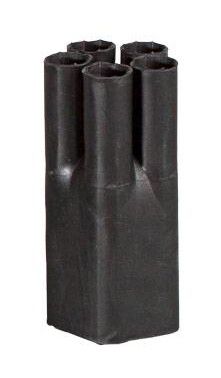

Перчатка термоусаживаемая изолирующая 5ТПИ-25/50 - 61193 КВТ

Термическая изолирующая перчатка 5ТПИ-25/50 КВТ от бренда КВТ предназначена для герметизации и изоляции корней разделки многожильных силовых кабелей. Эта перчатка обеспечивает надёжную защиту от влаги и механических повреждений, применяется в условиях повышенной влажности и на открытом воздухе.

Назначение и область применения

Термическая изолирующая перчатка 5ТПИ-25/50 КВТ используется для защиты места соединения или ответвления многожильного силового кабеля - так называемого «корня разделки». Подходит для кабелей с бумажной маслопропитанной, пластмассовой и резиновой изоляцией. Применяется в распределительных устройствах, кабельных муфтах, на столбах ЛЭП, в кабельных каналах и других местах, где требуется герметизация и электроизоляция.

Технические характеристики

• Номинальное напряжение: 1 кВ (по спецификации); заявлено производителем до 10 кВ - проверьте соответствие проектным требованиям
• Номинальное поперечное сечение кабеля: 25–50 кв.мм
• Количество жил кабеля: 5
• Тип изделия: термоусаживаемая перчатка
• Материал: полиолефин
• Цвет: чёрный
• Диаметр до усадки: 50 мм
• Диаметр после усадки: 18–25 мм (в зависимости от участка)
• Общая длина после усадки: 85 мм
• Рабочий температурный диапазон: от –55 C до +110 C
• Внутренний диаметр до усадки: 4 мм; после усадки: 15 мм
• Нормативный документ: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка совместима с кабелями сечением 25–50 кв.мм и 5 жилами. Для установки необходимо:

• Подготовить место разделки кабеля - зачистить изоляцию, удалить влагу и грязь
• Надеть перчатку на основание кабеля, выровнять положение
• Равномерно прогревать пламенем газовой горелки от центра к краям, пока материал не начнёт усыхать и плотно облегать кабель
• Не допускать перегрева - это может вызвать оплавление материала

Внутренняя поверхность перчатки покрыта термоплавким клеем - он активируется при нагреве и создаёт герметичный шов. После усадки перчатка образует единый монолитный элемент без воздушных зазоров.

Безопасность и стандарты

Термическая изолирующая перчатка 5ТПИ-25/50 КВТ соответствует техническим условиям ТУ 2291-044-97284872-2011. Обеспечивает класс изоляции до 1 кВ - для работы выше этого значения требуется согласование с проектом и применение дополнительных мер защиты. Не предназначен для постоянного контакта с открытым огнём или высокими температурами свыше 110 C.

Преимущества

• Герметизация благодаря термоплавкому клею - исключает проникновение влаги и пыли
• Высокая эластичность клея даже при минусовых температурах - не трескается зимой
• Стойкость к УФ-излучению - не выгорает на солнце
• Универсальная совместимость с различными типами кабельной изоляции
• Чёрный цвет позволяет легко выявлять деформации и повреждения

Ограничения применения

• Не использовать для кабелей сечением менее 25 кв.мм или более 50 кв.мм - возможна плохая усадка или недостаточная прочность
• Не подходят для одножильных кабелей - конструкция рассчитана именно на 5-жильные
• Запрещено применять при температурах ниже –55 C во время монтажа - материал становится хрупким
• Не заменяет полноценную кабельную муфту при высоких нагрузках - только защита корня разделки
• Не рекомендовано использование в средах с воздействием растворителей, кислот и щелочей

Примеры использования

• Защита корня разделки кабеля ААБл 3×35+1×16 на кабельной заделке в распределительном пункте
• Изоляция ответвления от кабеля ВВГнг 5×50 на опоре ЛЭП
• Герметизация соединения в кабельной камере с высокой влажностью
• Ремонт повреждённой изоляции на месте прохода кабеля через стену

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен входить в диапазон 25–50 кв.мм. Неправильный размер снижает эффективность герметизации
• Используйте только газовую горелку с регулируемым пламенем - фен не обеспечит равномерного прогрева
• При работе в холодную погоду предварительно согрейте перчатку в помещении до +15…+20 C
• После усадки осмотрите швы - они должны быть гладкими, без пузырей и трещин
• Храните в сухом месте при температуре от –20 C до +30 C - избегайте прямых солнечных лучей
