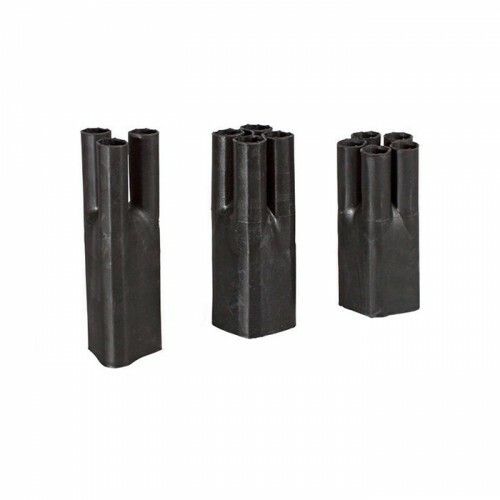

Перчатка термоусаживаемая изолирующая 5ТПИнг-70/120 КВТ 70094

Перчатка термоусаживаемая изолирующая 5ТПИнг-70/120 КВТ — это компонент для герметичной и надёжной изоляции корней разделки пятижильных силовых кабелей с напряжением до 1 кВ. Бренд КВТ выпускает эту модель специально для работы в условиях повышенной влажности и на открытом воздухе, обеспечивая долговечную защиту от влаги и механических повреждений.

Назначение и область применения

Перчатка термоусаживаемая изолирующая 5ТПИнг-70/120 КВТ предназначена для изоляции и герметизации мест соединения пятижильных кабелей с бумажной маслопропитанной, пластмассовой или резиновой изоляцией. Применяется там, где требуется полная защита от влаги, пыли и внешних воздействий — например, при монтаже кабельных муфт, ответвлений или заделках в распределительных устройствах, подземных каналах, на опорах ЛЭП и внутри зданий. Подходит для использования в кабельных муфтах с индексом «нг».

Технические характеристики

• Тип: термоусаживаемая — сужается при нагреве до заданных размеров
• Количество жил: 5 — совместима с пятижильными кабелями
• Номинальное поперечное сечение кабеля: 70–120 мм²
• Номинальное напряжение: 1 кВ (работает в диапазоне 1–10 кВ согласно описанию производителя)
• Диаметр до усадки: 120 мм (тело), 63 мм (колпачок и пальцы)
• Диаметр после усадки: 70 мм (тело), 32 мм (колпачок), 10,5 мм (пальцы)
• Общая длина после усадки: 155 мм
• Материал: полиолефин — самозатухающий, не поддерживает горение
• Рабочая температура: от –55 °C до +110 °C
• Цвет: чёрный
• Герметизация: внутренний слой термоплавкого клея — заполняет все щели при нагреве
• Стандарт: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка термоусаживаемая изолирующая 5ТПИнг-70/120 КВТ монтируется методом термоусадки: равномерно прогревается газовой горелкой или феном до полного сжатия. Перед установкой необходимо подготовить кабель: зачистить изоляцию, удалить влагу, обезжирить поверхность. Клей внутри перчатки автоматически заполнит микронеровности, образуя плотное соединение. Учитывайте посадочные диаметры: до усадки — 120 мм, после — 70 мм. Для правильной установки кабель должен иметь сечение 70–120 мм². Не применяйте для одножильных или двухжильных кабелей — форма пальцев рассчитана именно на пятижильную конфигурацию.

Безопасность и стандарты

Материал перчатки соответствует требованиям ТУ 2291-044-97284872-2011. Обладает самозатухающими свойствами — не поддерживает горение. Герметичная конструкция предотвращает проникновение влаги, что снижает риск пробоя изоляции и короткого замыкания. Устойчива к УФ-излучению, поэтому допускается использование вне помещений. Температурный диапазон –55…+110 °C позволяет применять её в суровых климатических условиях, включая Арктику и тропики.

Преимущества

• Полная герметизация благодаря термоплавкому клею — исключает попадание воды внутрь кабеля
• Высокая адгезия клея к различным типам изоляции — работает с бумажной, резиновой и пластмассовой изоляцией
• Эластичность клея сохраняется при минусовых температурах — не растрескивается зимой
• Устойчивость к УФ-излучению — не выгорает и не хрупнет на солнце
• Компактная форма после усадки — занимает мало места, легко помещается в муфты и шкафы
• Не требует дополнительной изоляции — полностью заменяет обычную изоленту и термоусадочные трубки

Ограничения применения

• Не предназначен для использования выше 10 кВ — максимальное рабочее напряжение ограничено
• Подходит только для кабелей сечением 70–120 мм² — меньшие или большие сечения не обеспечат плотной посадки
• Требует точного соблюдения технологии монтажа: недостаточный нагрев — плохая усадка; перегрев — деформация материала
• Не используется как самостоятельная изоляция — только как элемент защиты корня разделки, после выполнения всех операций по разделке жил
• Не рекомендуется для применения в средах с постоянным контактом с растворителями, бензином или агрессивными химикатами

Примеры использования

• Заделка кабельных ответвлений в распределительном пункте 0,4 кВ
• Защита корня разделки в кабельной муфте типа НГ для прокладки в грунте
• Изоляция перехода между медным и алюминиевым кабелем в подвале здания
• Монтаж в кабельных коллекторах и тоннелях с высокой влажностью
• Ремонт поврежденной изоляции на участке кабельной линии на открытом воздухе

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля 70–120 мм² — неверный выбор приведёт к неплотному прилеганию
• Нагревайте перчатку равномерно, начиная с центра и двигаясь к краям — так избежите образования воздушных пузырей
• Используйте только специализированный термофен или газовую горелку с регулируемым пламенем — обычная зажигалка не подойдёт
• После усадки осмотрите швы: если есть просветы или неравномерная усадка — повторите процесс
• Храните в сухом месте при температуре от –20 °C до +30 °C — длительное воздействие экстремальных температур до монтажа может изменить свойства клея
• Не используйте перчатку, если она повреждена, помятая или имеет следы старой изоляции — это нарушит герметичность
